电路板设计软件使用教程-Allegro添加叠层
录入：edatop.com 点击：

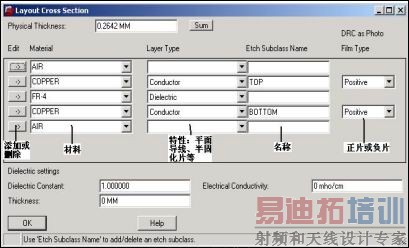

Allegro 系统默认的PCB板都是两层板，这块板我们需要调整到 4 层层压结构，即在 TOP 层和 BOTTOM层中间添加 GND 层和 VCC 层，由于这两层是电源的平面层，通常要在出光绘的时候需输出成负片，负片的好处是不易出错、数据量小、省事等等。添加层数的命令是 Setup=>Cross-section 或者点击工具栏图标，打开的窗口如下：
左边的小按钮可以进行添加或者删除叠层的处理，注意每层之间要加入 FR－4 材料层。
