电路板设计软件使用教程-Allegro尺寸标注

尺寸标注

依照结构图进行PCB板的尺寸标注，尺寸标注的命令都集中在菜单

Manufacture=>Dimension/Draft 子菜单下，在图标工具栏里也有显示 。

1.尺寸标注参数设置

在进行标注之前要打开参数设置窗口进行参数设置，比如：单位、公差、字符大小和字符方向等等。

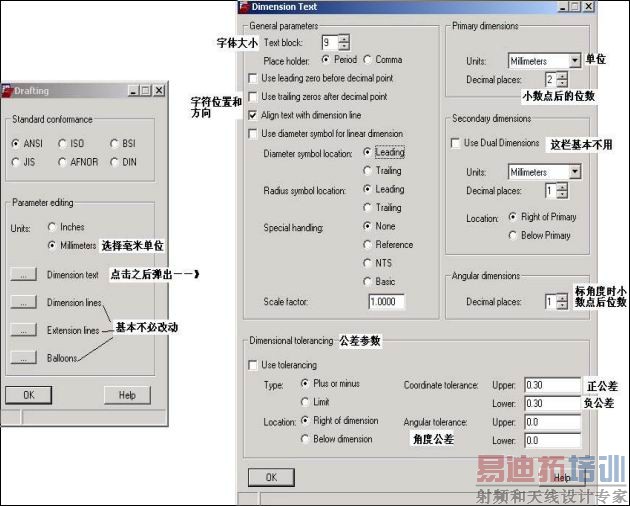

其参数设置窗口的菜单命令是：Manufacture=>Dimension/Draft=>Parameters，打开窗口如下：

1.2  边框尺寸标注

下面参照结构图对板子的边框进行尺寸标注，已知该板的长为 200+/-0.3mm，对其标注的步骤为：

1、选取菜单 Manufacture=>Dimension/Draft=>Parameters 命令，打开 Drafting 窗口

2、将 Units 设置成“millimeters” ，点击 Dimension text 按钮，进行参数设置

3、参照上图设置即可，然后将公差 Use tolerancing 的复选框选中

4、点击 OK 按钮关闭 Dimension Text 窗口

5、选择命令 Manufacture=>Dimension/Draft=>Linear Dim 或者点击工具栏图标

6、在 PCB的左下角附近点击鼠标左键，确定了边框尺寸的起点（注意不要点击到边框上）

7、按住鼠标中键移动鼠标到板子的右下角附近点击鼠标的左键，（注意不要点击到边框上） ，没有三键鼠标的用户可以按住键盘的右箭头移动屏幕也是一样，随着鼠标的移动，尺寸的大致轮廓将动态显示，选择合适的位置放下来即可。没有公差要求的尺寸标注将会简单一些，公差 Use tolerancing 的复选框不要选中，标注的方法同上，详细的过程略过。如果要对两个定位孔之间进行标注，注意鼠标左键直接点到定位孔上，这样尺寸的起点就从孔的中心算起。

1.3  倒角半径标注

下面对倒角的半径进行标注，已知倒角的半径是 5mm，其标注的步骤如下：

1.  选取菜单 Manufacture=>Dimension/Draft=>Parameters 命令，打开 Drafting 窗口

2.  将 Units 设置成“millimeters” ，点击 OK 按钮关闭 Drafting 窗口

3.  选择命令 Manufacture=>Dimension/Draft=>Diametral Leader 或者点击工具栏图标

4.  在 PCB 的右下角（其它角也可）圆弧上点击鼠标左键

5.  将尺寸拉到合适的位置放下来即可

将尺寸的数值修改成“4-R5”表示 4 个半径为 5mm 的倒角。
