好玩的allegro的手势stroke

录入：edatop.com 点击：

看到一个stroke的贴，
里面可以用手势来发命令，是不是很酷？
自己装的cadence中没有那些是吧，
来个简单的制作stroke的方法，来抛砖引玉，看大家把好的创意分享下

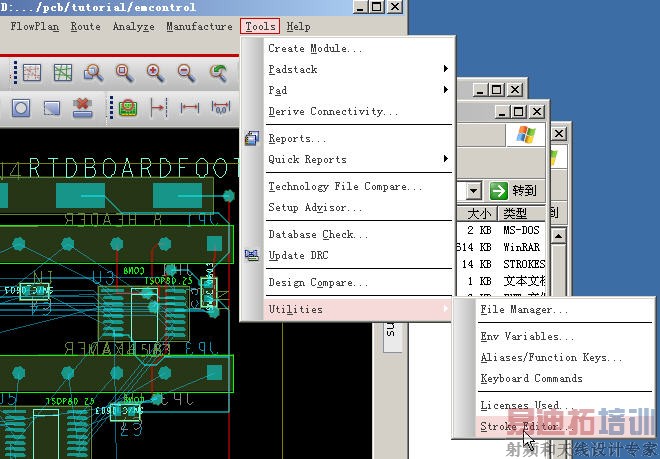

1.先在tool工具栏中找到这个

2.然后看到了么？stroke编辑器出来了哦

点住鼠标左键，在空白区画一个问号
然后在下面的命令中，填入 help，然后选 add 添加

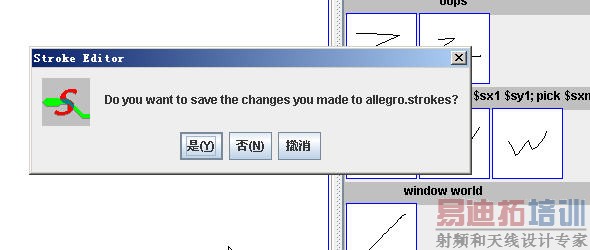

3.然后么，当然是保存/退出了

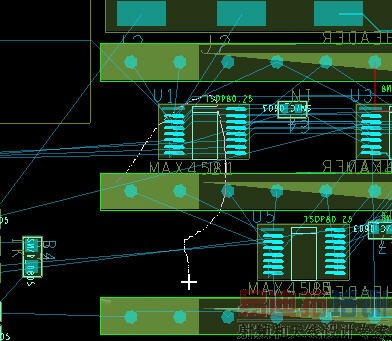

4.好了，现在看看，在你的 PCB版图中，按住CTRL键，
同时用鼠标的右键，画出你刚才的手势

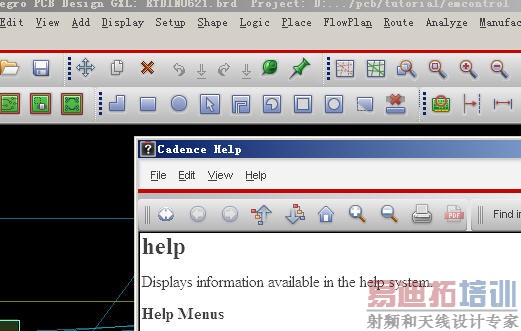

5.怎么样？help文件打开了吧

。总结：按这个方法，可以把各种命令添加进去。
不过allegro还刚看，不清楚太多的命令，放大 “zoom out”
缩小“zoom in”
大家可以试试其他的
