Cadence Allegro小技巧之 VIA IN PAD 扇出

录入:edatop.com    点击:
Cadence Allegro小技巧之 VIA IN PAD 扇出
——博励pcb培训整理

如何将via打在焊盘中间,用Allegro可以很方便的实现。

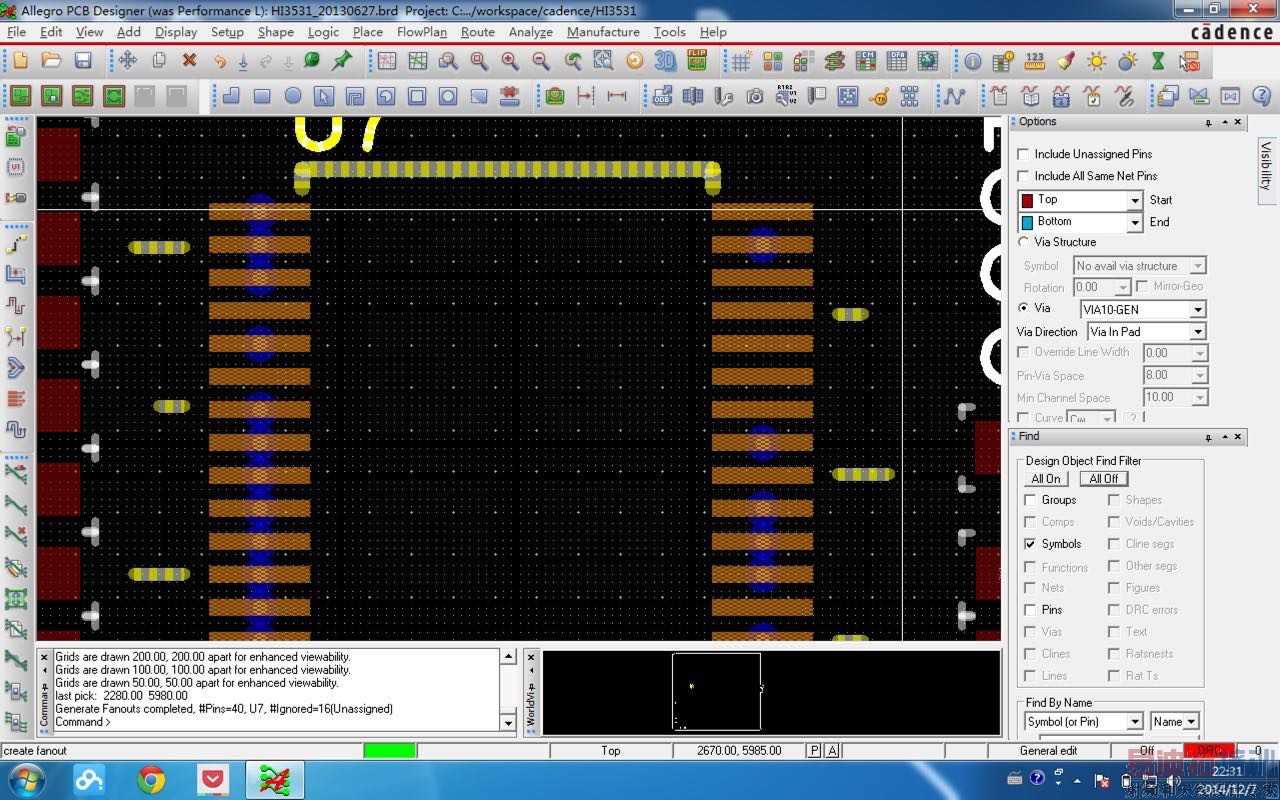

1. 选择菜单栏”Route”->”Create Fanout”

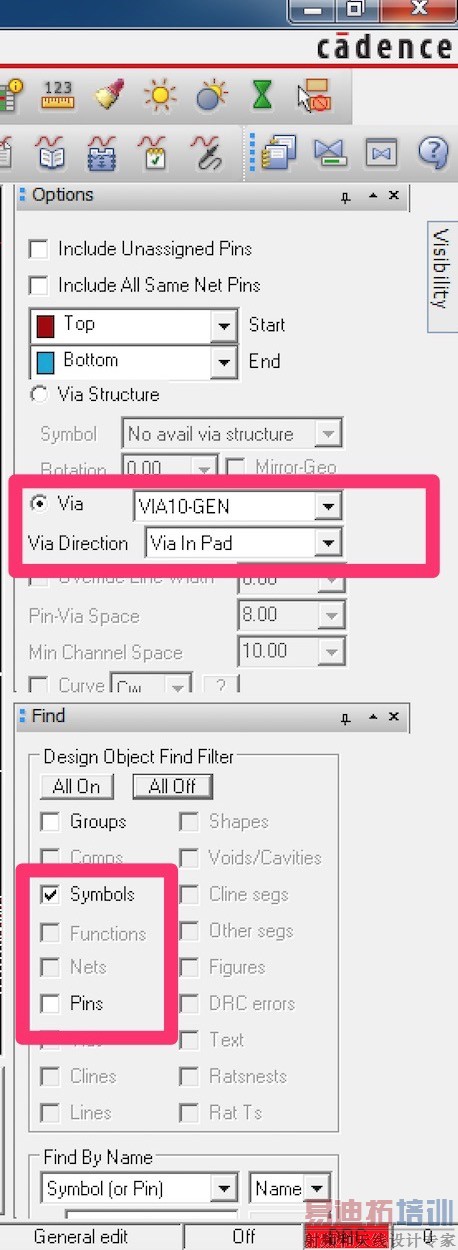

2. 在右侧”options”栏选择合适的via,并设置”Via Direction”为”Via In Pad”

3. 在”Find”栏设置合适对象,如“Symbols”或”Pins”

4. 在目标对象上点击鼠标左键


OK.
