磁放大器的基本工作原理

录入：edatop.com 点击：

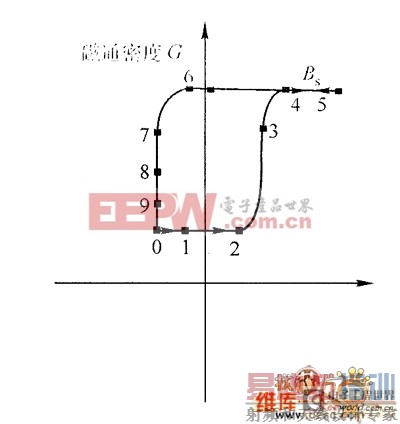

　　磁放大搽足利用叫饱和磁心特性在这种磁心上绕线圈而构成的。图1所示是一个典型的矩形磁滞回线磁心的磁滞回线曲线图。

　　在磁放大器的工作过程中，磁心沿着路径01234567890磁化，从1点到4点的变化过程中，磁心的磁化位于磁滞线斜率很大的位置，磁心的阻抗很大，此时，磁放大器相当于一个阻断的开关。在4点位置磁心饱和阻抗为零，此时，磁放大器相当于单刀开关工作在闭合状态。在一个开关月期中，磁心经过了一个所谓的最小磁滞回线环路（01234567890），控制开关的开通和关断时间，磁放大器实质上等效为一个占空比可调的开关。
