东芝在智能社区中的低功耗方案与设计

录入：edatop.com 点击：

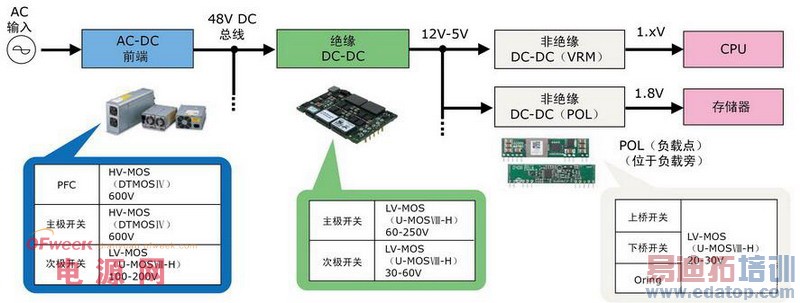

　　在电源设计中，从电网输入到最后的输出总是要经过不同的变压，稳压等步骤，这些变化导致了电源产品的不同功耗，同时也决定了一款电源设计产品的好坏。东芝公司可以提供从前端输入到负载输出结构的各类功率器件。

东芝在智能社区中的低功耗方案与设计

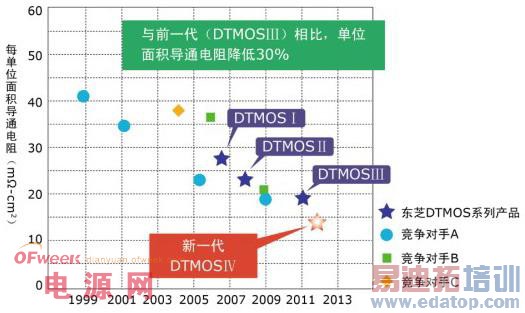

　　此次展会中东芝带来的MOSFET产品中有率先应用了Single-Epi（SE，单层外延）技术和细微化技术的产品，可实现电阻率低达15mΩ·cm2的性能。这样大大降低了功率在MOSFET中的损耗和发热，使得在电源设计中节省更多的空间，并使电源产品拥有更低的功耗。

东芝在智能社区中的低功耗方案与设计

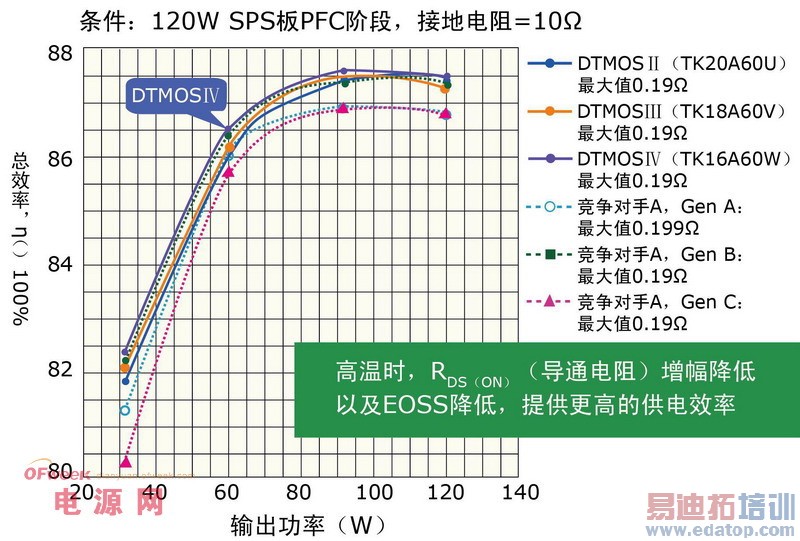

与前代相比DTMOSⅣ在电源输出特性低输出至高输出所有领域内都实现了最高效率
