锤子手机/华为P7/一加手机拆解对比：谁是小米3S“拦路虎”？
录入：edatop.com 点击：

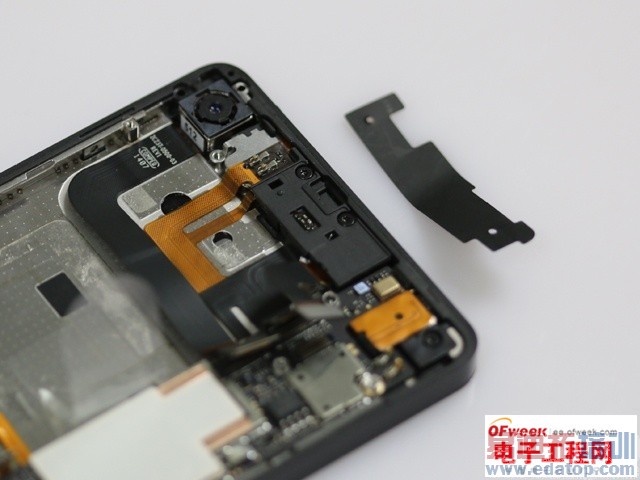

拆下塑料板颗拧下3颗螺丝
锤子手机前面板的各种孔位

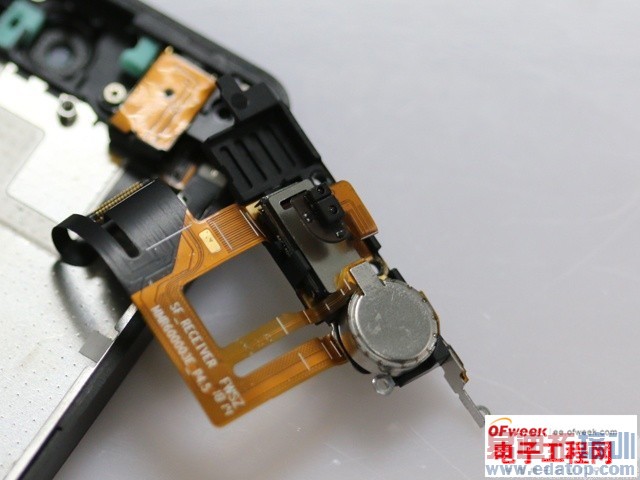

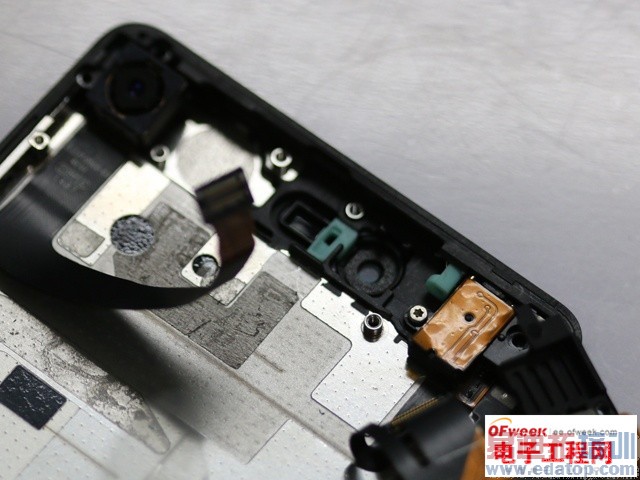

锤子手机震动单元和光线+距离感应器

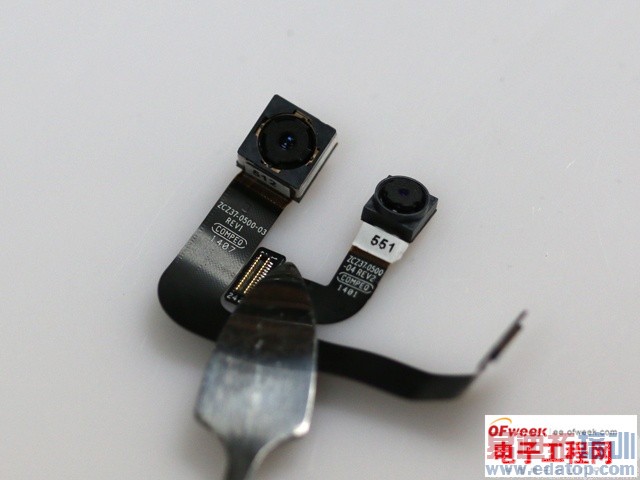

锤子手机左侧是主摄像头有测试前置摄像头
想要拆解锤子手机顶部部分，需要覆盖在上面的塑料片取下来，之后我们就能看到三颗螺丝，拆掉顶部的塑料框我们就能看到前置摄像头、光线+距离感应器等原件，整个设计还是非常巧妙的，并且固定的也很稳当，从这里我们还能看到圆形的震动单元。

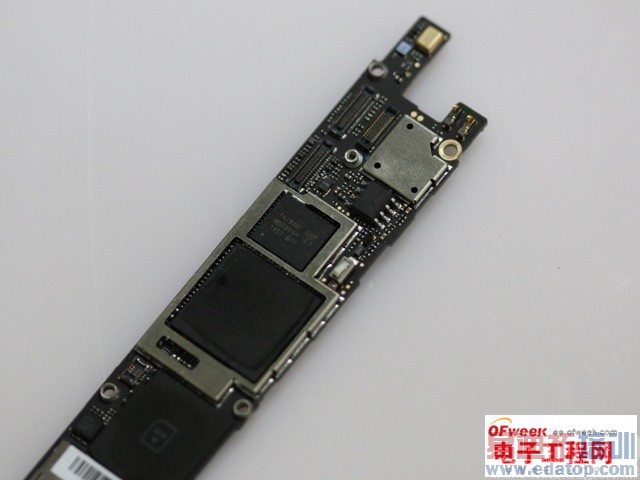

锤子手机主板上大部分芯片都有金属屏蔽罩保护
锤子手机MBG965H芯片和海力士的2GBRAM

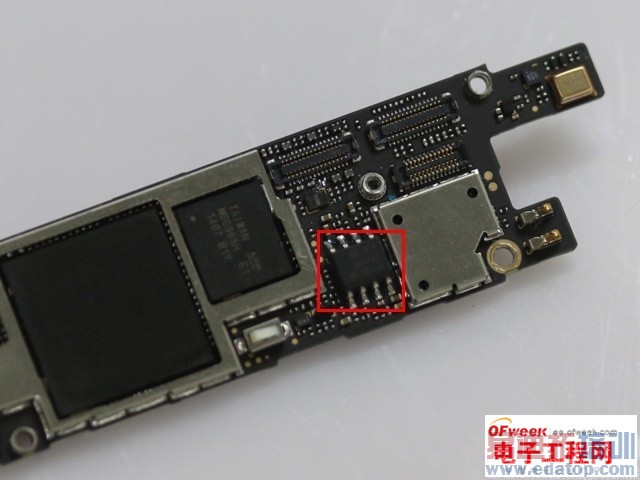

锤子手机OPA2604AU运放芯片
由于大多数的芯片都用屏蔽罩焊死在主板上，我们能够看到的芯片并不多，比如这块非常显眼的由ARMHoldings生产的MBG965H芯片，还有海力士(SKhynix)的2GBRAM芯片，还有在发布会上老罗提到的OPA2604AU运放芯片，虽然这些芯片没有屏蔽罩但也都有散热贴片或者散热硅脂等粘住。

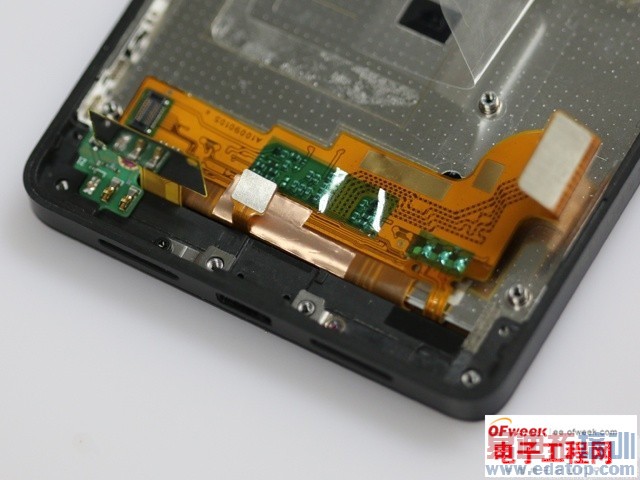

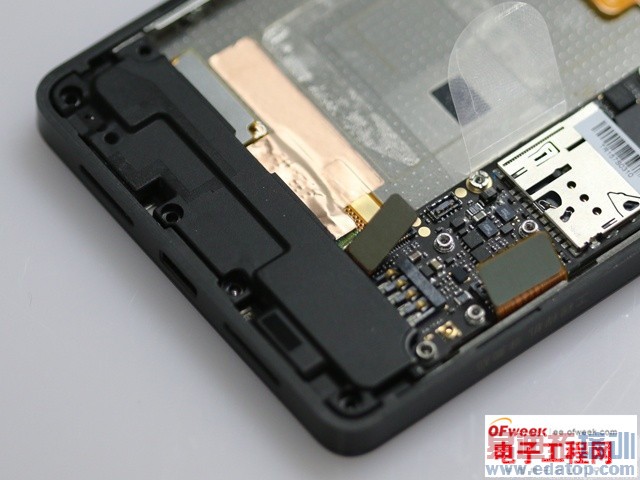

锤子手机机身底部的同样有塑料盖板

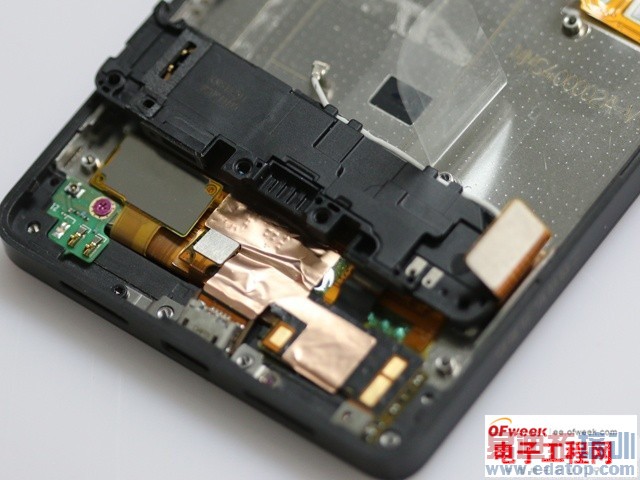

锤子手机拆开后结构也比较复杂
拆褐色金属贴纸

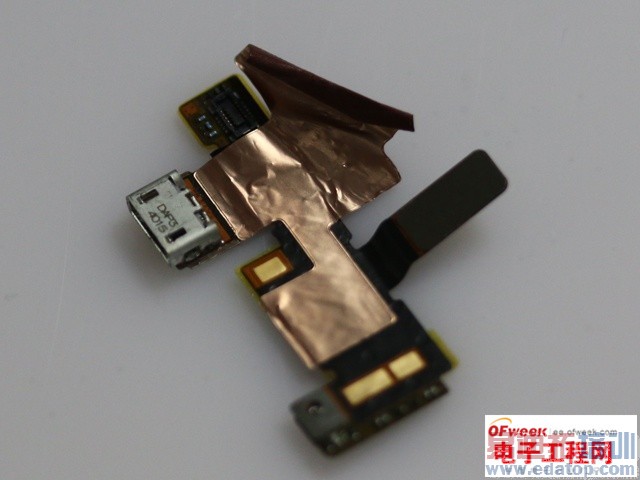

锤子手机整个microUSB尾插全貌

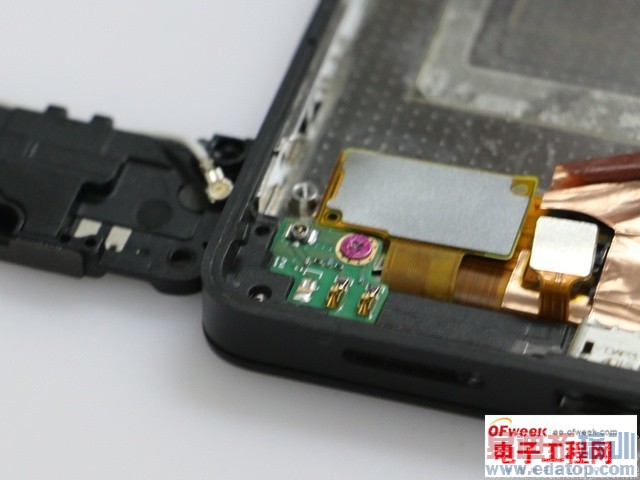

左下角有个小PCB板需要注意
拆下褐色金属片后，整个microUSB尾插就可以卸下来了，之后我们就可以看到两层式的PCB电路片，左下角还有一个小型的PCB板用螺丝固定住，你以为拆到这里就算大功告成了？当然没有，我们可以看到锤子手机内部左右两侧是银色的金属框架，中间那跟排线就是锤子手机两对音量按键的排线，通过拆下固定他们的螺丝我们不但能够拆下这两个按键，还能分开中框与前面板。
