小米4硬件技术解析篇：不“发烧”无亮点？
录入：edatop.com 点击：
小米4充电功能：表现优异
实际测试结果显示，恒流充电阶段的充电电流能维持一直在1.5A左右，25分钟后系统电量指示已经充电50%，这段时间是关机充电，通过热像仪观测，除了PM8941以及外围的功率器件的温度在39度左右，其它部件包括充电器、电池都没有明显的温升。

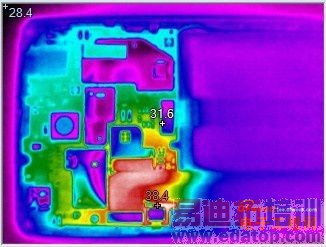

小米4充电管理IC部分红外热像
从测试数据来说，小米4的充电功能让人印象深刻，而且这部分的设计和工艺都很优良，这实实在在是科技带来的福利。
实测充电数据存疑点
然而，从测量的情况来看，小米4在充电上实测的数据也的确让人费解。首先普及一个电池的充放电特性以及容量和充电电流大小之间的关系：为了保证电池的寿命，电池充电一般按照0.1C的电流大小来进行，C的意思是电池的额定工作电流，比如1000mAh的电池，充电电流应为100mA，那小米4的电池是3080mAh的，充电电流应该是300mA，充满需要10~12个小时。显然，0.1C的充电速度完全不能满足人们的要求，于是出现了0.2C的快速充电模式，可以在5~6小时内充满。

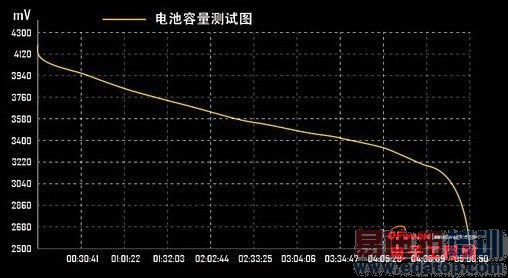

小米4电池放电曲线图
电池的充放电都不是线性的，整个充电过程分为恒流充电、恒压充电和涓流充电3个阶段。小米4采用的PM8941充电管理IC支持高通QuickCharge2.0标准，高通官方称PM8941可以24分钟内为3300mAh电池充电50%。那我们通过计算可以知道，在这段时间之内PM8941肯定是在做恒流充电，而且进入电池的电流要保持在1650mA（0.55C），功率差不多6.27W，这个数据的确令人惊讶，有这么高的充电电流，电池寿命恐怕会大打折扣。
电量监测粗略再曝技术弱项
在对小米4主板的拆解分析中，我们没有找到库仑计的影子，而小米一直在电池上面也没有过太大创新和突破，之前小米3的电池拆解中也没有发现过库仑计（库仑计是一种基于电量的专用积分电路,通过变化的电压和对流过电流的监测，可以准确地计算出进出电池的电量），小米的电池电量监测还是基于对电压的探测。
对于锂电池，由于充放电都不是线性的，同样是3.5V，可能剩余30%也可能是20%，所以按电压来估计电量还是很粗略的，这也就是为什么感觉iPhone的电量指示只有1%时还能放心地接打一个一两分钟的电话，而小米的电量指示只有1%时就只能眼看着系统自动关机了。
最后，我们再来看看小米4的详细评测：
