三星Note 4真机拆解：魅族MX4 Pro真的做不到 iPhone 6成跟随者
录入：edatop.com 点击：
其实三星一直不缺乏设计语言。曾经三星Galaxy S3采用的鹅卵石设计语言也使得S3成为当年唯一一款能够在销量上比肩iPhone4S的手机。但三星在材料选择方面一直都比较保守。很多消费者一直在期盼三星采用金属等材质作为手机机材质。其实从材料成本方面来看，能够用在手机这样的消费级3C产品上的材料成本相差都不大。三星之所以一直和金属材质无缘首要原因就是考虑工时和出货量方面的平衡。由于三星并没有像苹果等厂商一样采用代工厂商的制造模式，首先要考虑的就是如何能够保证自家厂房的货源能够满足全球市场的需求。而此次三星Galaxy Note 4终于使用了金属边框，其实是三星听取消费者建议和三星自身工厂产能提升后的共同结果。
机身边框此次终于采用了金属材质。并且采用了CNC进行金属倒角的高速切削，当单手握持的时候，背部类皮质后盖+中部金属边框+前部玻璃三种不同的材质可以提供一个非常玄妙的手感组合。在天线溢出的方式方面。Note4采用了在金属边框上进行切割注塑，在细节方面也做到了极致。之前也有厂商在金属边框上进行切割注塑溢出信号。而在注塑条和金属衔接的部分没有过多的修饰。此次Note4在注塑条和金属衔接的部分也进行了喷漆处理，整体观感达到了一致。
按键方面，也采用了金属材质加CNC高速切削倒角设计。并且在按键锅仔片上的选择也非常到位，按键手感十分清脆。顶部配备了降噪麦克风和3.5mm耳机插孔，而底部则配备了双收音麦克风设计，使得通话的时候收音更加清晰。

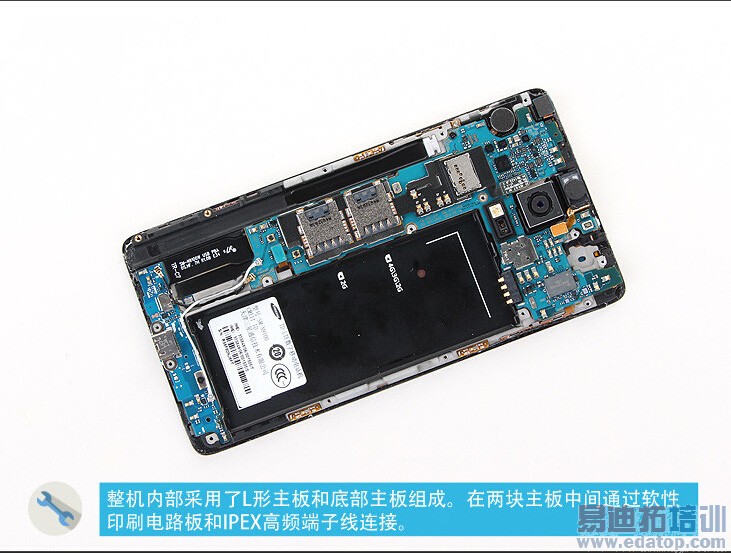

整机内部采用了L形主板和底部主板组成。在两块主板中间通过软性印刷电路板和IPEX高频端子线连接。机身背部，采用了纹理更加真实的类皮质聚碳酸酯材质后盖。和Note3背后的类皮质后盖相比，Note4的后盖手感上更加绵软，这也是纹理进行改进后给用户在触感方面的改进。

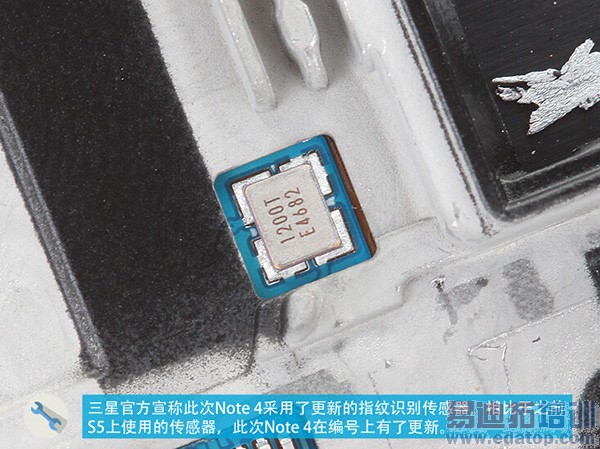

机身正面底部配备了三星标志性的Home键和虚拟返回键菜单键。在Home键的下部配备了指纹识别传感器，通过对比，此次三星Galaxy Note 4的指纹传感器管理芯片和之前三星Galaxy S5的传感器在编号上发生了变化。虽然仍然采用了滑动式指纹识别方式，但三星官方宣称三星Galaxy Note 4上的指纹识别是更好的指纹识别。
顶部方面，主板集成了震动器、听筒扬声器。而我们可以看到在镁铝合金框架上处理器的位置上也配备了散热图层。

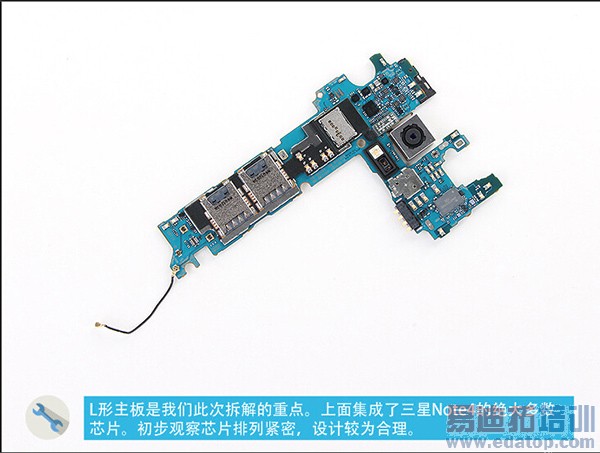

L形主板是我们此次拆解的重点，上面集成了三星Note 4的绝大多数芯片。初步观察芯片排列紧密，设计较为合理。
