魅族 MX4 Pro 深度拆解：是否代表魅族制造水平的Pro？
录入：edatop.com 点击：
主板先放一边，等会暴力把屏蔽罩拆下把里面元件看个明白，先来看其他部件。
▲听筒、电源键等集成
右上角的两个铜色方块就是两个降噪麦克风，加上手机底部的受话筒麦克风，就是三麦降噪系统，一般厂商只有高端旗舰才舍得用三麦降噪。

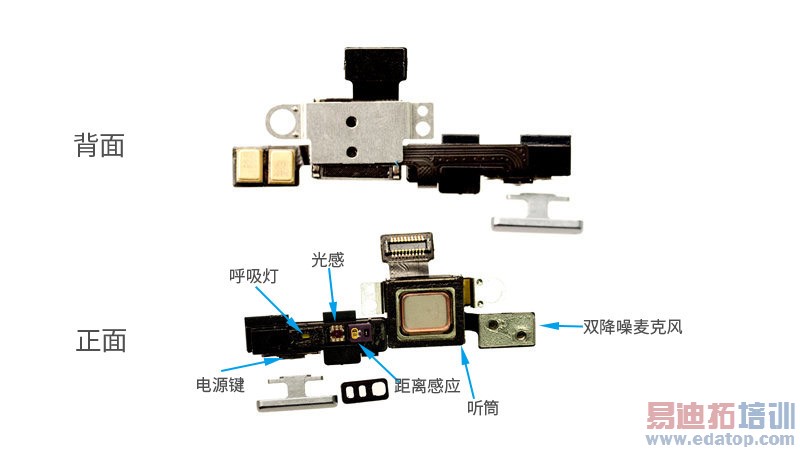

▲听筒、电源键集成
从左到右依次是电源按钮、呼吸灯、光线和距离传感器、听筒、降噪麦克风。
MX4 Pro 上很多小元件都是集成在一块，这一点上跟苹果很像，集成需要花费更多时间和金钱，也是手机内部做到更加规整和简洁的必要设计手法。

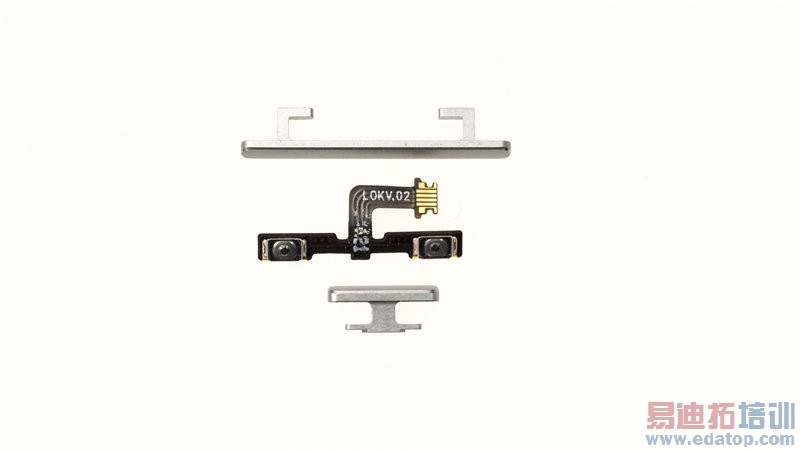

▲按键
按键采用边框材质的铝镁合金，按键表面保持跟金属边框一样的弧形，CNC 加工而成，边缘同样采用了钻石切边工艺，金属材质按键也更加符合整机气质。

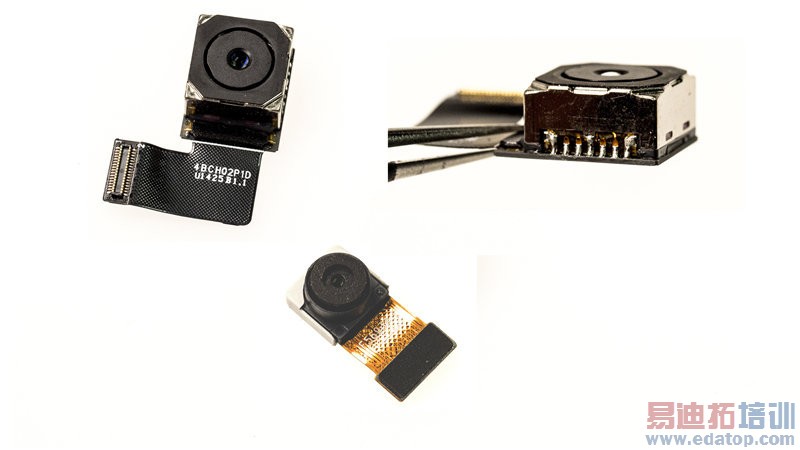

▲后置、前置摄像头
后置为索尼 2070W 像素，1/2.3 英寸 IMX220 CMOS， 魅族特地定制了陶瓷基板才把整个摄像头做到了 6.2mm 这个薄度。
前置为 OV 的 5693，五百万像素，像素提升了不少，颗粒尺寸依旧保持在 1.4μm*1.4μm。

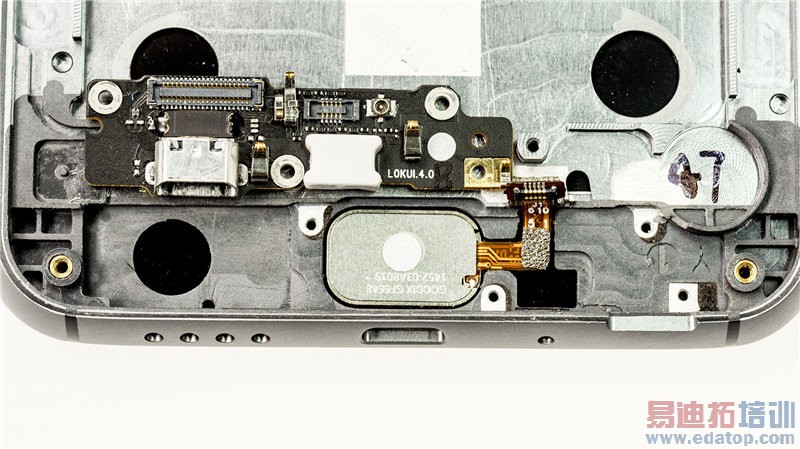

▲USB 附板

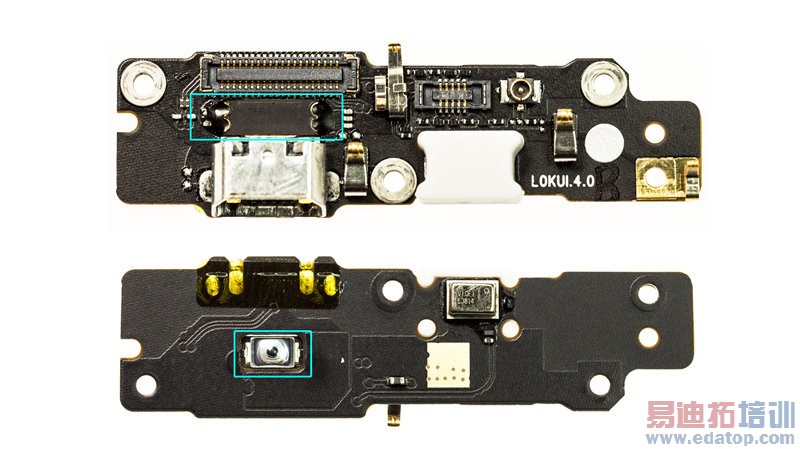

▲USB 附板详解
魅族从 M9 开始就一直有做 USB 附版的传统，小小的附板上集成了 mirco USB 接口、Home 键、通话麦克风、信号溢出口以及同轴天线接口。 因为要在前面板放下指纹识别模块，模块下面放上按键，厚度就不理想了，为了把按键的锅仔片放下而不增加厚度，工程师在 USB 附板上挖了个孔，这种做法在业界较为罕见。

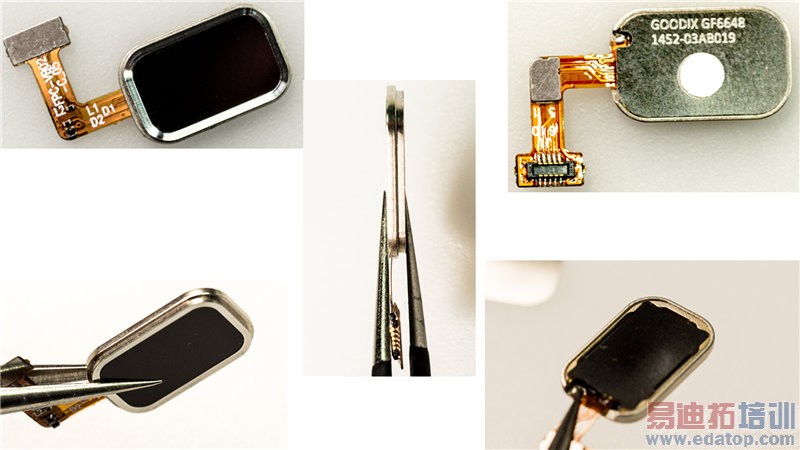

▲汇顶 GF6648 指纹识别模块

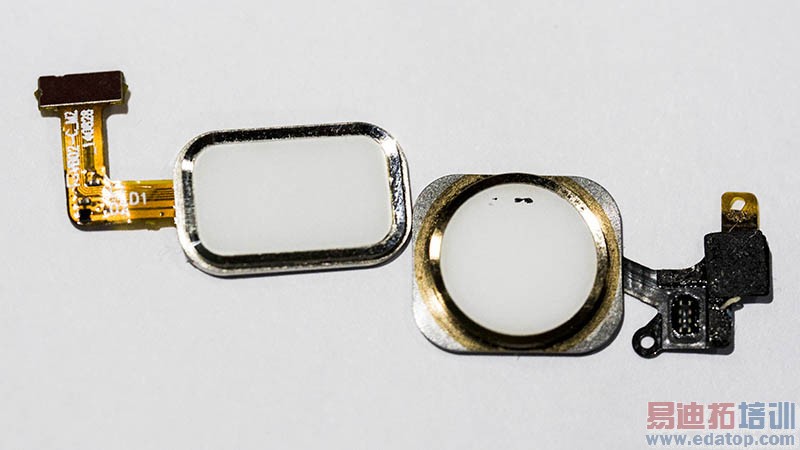

▲与Touch ID对比

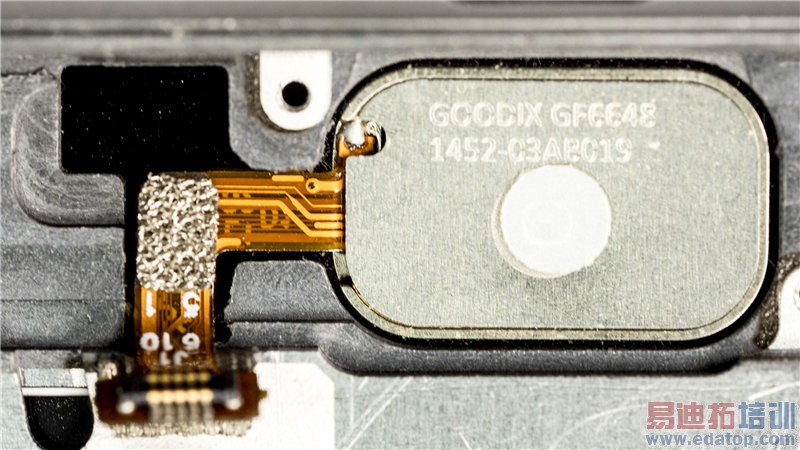

▲指纹识别全貌
通过不锈钢做出骨架，表面覆盖蓝宝石，把指纹 Sensor 通过树脂和不锈钢片封装在一起，厚度做得相当薄，据魅族工程师透露，0.3mm 后的蓝宝石已经非常薄，但是在魅族和汇顶的共同努力下，硬是把它磨到了 0.26mm 的极限薄度。
魅族是除了苹果之外第一家把按压式指纹识别做在正面的厂商，一样的金属检测环和蓝宝石，支持 360 任意方位识别，识别速度非常精准迅速，体验上跟 iPhone 6 难分伯仲。汇顶也是出苹果之外第一家能把蓝宝石作为覆盖保护的指纹识别技术厂商。
业界普遍把指纹识别当做一个卖点，魅族却脚踏实地地从用户体验出发，打造出了令人惊讶的指纹识别，再一次体现出了魅族在手机上敢为人先的精神。
