如果我要用一个2.8V的gpio控制一个1.8V的信号，中间需要通过什么电路或器件能达成.
录入：edatop.com 点击：
如果我要用一个2.8V的gpio控制一个1.8V的信号，中间需要通过什么电路或器件能达成这个效果？
一个三极管射随,甚至一个二极管就哦了
仅仅是一个gpio电平转换,用level shift器件,属于电路初级水平
需要加电平转换
如果是低速控制信号，用一个NPN三极管可以搭一个电平转换电路，比较省成本。
如果是高速切换控制信号，应该得用一颗电平转换逻辑芯片了，应该没有单路的，费体积且费钱。
低速信号有哪些高速信号有哪些？
IO口控制什么用的？
看控制什么用的了，要是给射频用电，必须谨慎

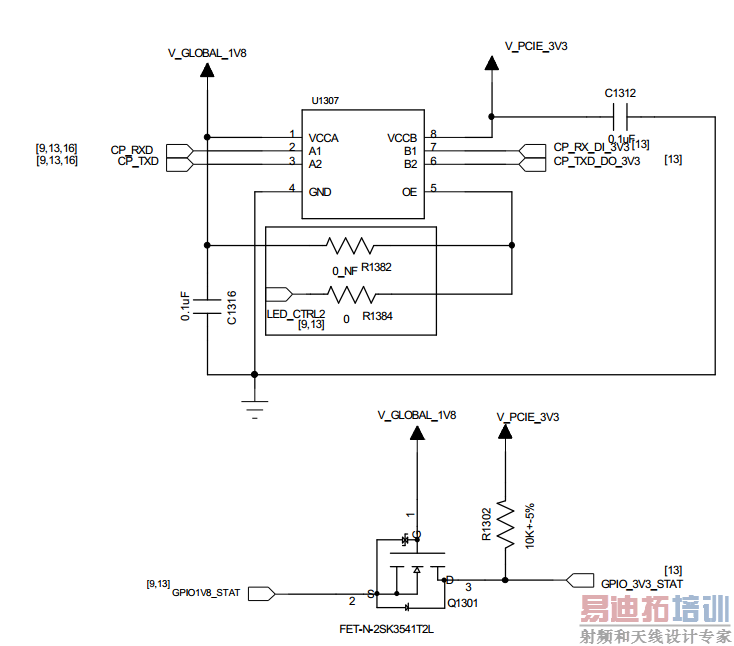

附件两种方式都可以
电平转换IC
SN74AVCH1T45DBVR
电平转换芯片 这个很多
听说高电平控制低电平，可以用分压的方式，不知道科学系怎样。
单向的直接分压就可以了
如果2.8V这边是输出，1.8V那边是输入，直接电阻分压就可以了。
如果是双向传输，就得用MOS管了，看看I2C不同电压器件之间的组网，就知道了。
要求不高就用电阻分压
帮忙画下示意图 谢谢
谢了谢了
支持方案二
要分清楚用途啦。
1、直接电阻分压可以完成
2、用三极管控制完成
3、用电压转换芯片，比如LDO。
低速电平信号控制,可以只串一只电阻做压差限流
高速信号,那就不能串电阻了
有单路的，圣邦微 SGM4552/4554/4560/4561都是单路的。
