屏亮对射频的干扰很大,9个DB,确认了是屏的MIPI干扰,改怎么解决?

录入:edatop.com     点击:
如题:屏亮对射频的干扰很大,9个DB,确认了是屏的MIPI干扰,改怎么解决?

我的几点看法:

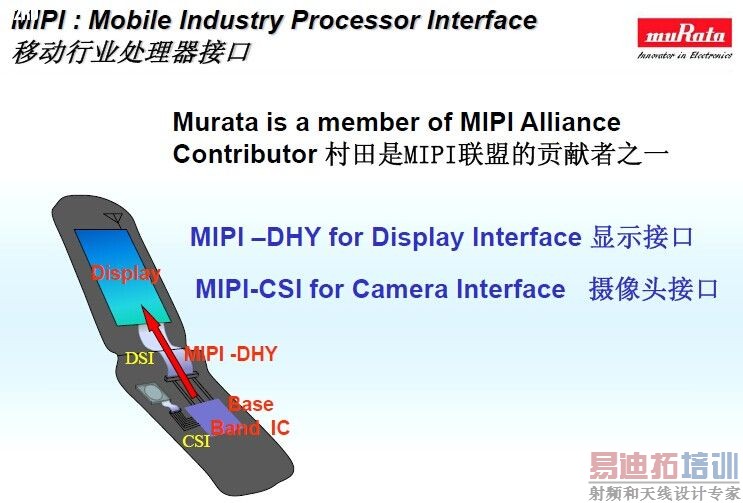

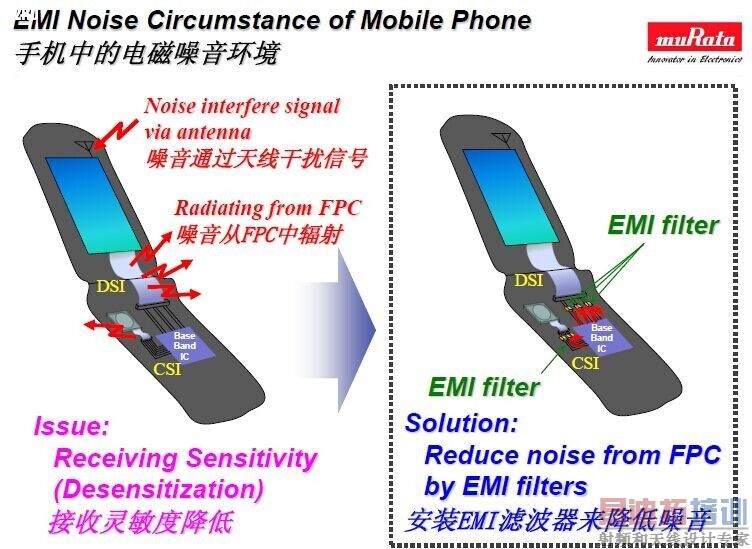

硬件上的常规思路无非在MIPI线上串EMI器件,增加MIPI线周围的屏蔽效果,多打地孔。其原理是提高MIPI与RF之间的隔离度,但多半要涉及改Layout,很麻烦。
软件上可以试着改变MIPI的频率,通常是改小一些,但不绝对;也可以降低MIPI驱动器的驱动能力,相当于降低MIPI的边沿变化率,但不能降的太多,否则对眼图质量有严重影响。这两种方案的原理都是将MIPI信号功率谱落在RF频段上的旁瓣尽量衰减。

更改mipi速率。也就是更改帧率,不过改后需要所有射频频段重新做一个测试。

要不硬件要不软件

百分百正确,但有什么意义?

换个emi

对哪个信道有干扰?全频段还是单频点,提供的信息太少了

改变mipi频率

EMI 器件,我可以供应。

贴麦拉

这位兄弟说的在理

楼上把ESD和EMI弄混了吧。

用共模滤波器?

+共模滤波器,OK

围观学习,thanks for share

亮屏出现emi干扰,分为两部分,一是MIPI干扰,一是LED DRIVER 的干扰;
对于MIPI干扰的确定,是要亮屏时手动关掉开关机键关掉LCD,如果还有干扰,证明是LED driver干扰,否则是MIPI干扰,可以更改MIPI频率解决
如果是LED driver干扰,分为传到和辐射,传到就要在输入输出端预留磁珠位置,进行屏蔽
如果是辐射干扰加屏蔽罩,如果细聊,可以加我QQ:676701006

这个还要区分是屏幕产生的,还是mipi的fpc走线信号。共模电感,抑制频率有上限,效果试了才知道。

修改mipi频率,这几天正好被这个事情烦着那,mipi不影响RF啦,但是mipi变频却让显示出问题了。

改mipi频率改善不了9dB这么多,而且动多了mipi频率还会影响LCD的显示和touch功能。
