基于安凯应用处理器的高性能手机方案

录入:edatop.com     点击:
  作为国内主要的手机应用处理器,Application Processor(AP)提供商之一,安凯技术公司(Anyka)最新发布了两款用于手机产品的应用处理器-AK322L和AK7801。配合这两款芯片,安凯将推出GPS手机、超级多媒体功能手机、移动电视手机以及智能手机等多种手机方案,以便于客户方便快捷地完成差异化、高性价比的手机产品设计和量产。

基于AK322L应用处理器的方案

AK322L是一款集成CPU、音视频处理器、多种外设接口的高性价比SoC,图1所示为其功能框图。

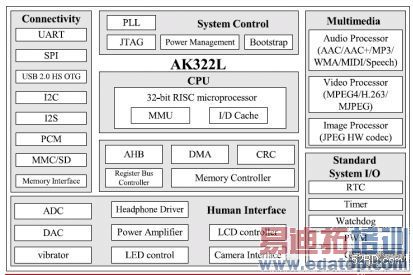

图1:AK322L应用处理器功能框图。

这款芯片的主要特点包括:CPU最高主频192MHz;视频处理器支持MP4/H.263的编解码;音频处理器支持MP3、WMA、AAC/AAC+、AMR等多种音频格式;支持400万像素摄像头,并能够以QVGA 24fps的速度实时录像;集成音频DAC,SNR大于90dB,总谐波失真+噪声(THD+N)小于0.05%,可以输出高品质的音乐。

GPS手机方案:得益于AK322L的强大性能,通过与合作伙伴的紧密配合,基于AK322L的GPS手机方案的整机PCBA成本将低于40美金,并且具有非常优秀的GPS信号接受能力。经过多次对比测试,在一般室外(包括车内)情况下,AK322L的GPS手机方案的平均冷启动时间为40秒左右,远远优于其它类似的GPS手机方案。此外,其温启动和热启动的速度、路径规划的速度、路径选择、路径导航的性能也都非常具有竞争力。图2展示了该方案的系统框图。

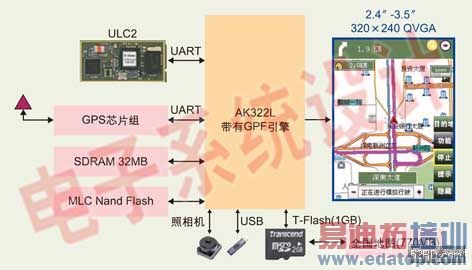

图2:基于AK322L的GPS手机方案系统框图。

该方案以AK322L作为主控CPU,所有的系统应用程序均在AK322L中运行;GSM/GPRS基带处理器采用高性价比的英飞凌ULC2;GPS采用套片而非模组的方式,从而大幅降低成本。AK322L的192MHz CPU足以满足GPS引擎、地图引擎和导航引擎的需求,这样的搭配更有助于性能的提升。支持MLC Nandflash是这个方案的另一特色。AK322L内置的Nandflash接口具有强大纠错能力,使系统集成大容量、低成本的MLC Nandflash成为可能。

AP+基带方案的优势在该方案中得到了充分体现。由于GSM/GPRS协议栈在ULC2中单独运行,只是通过UART与AP通信,而AP独立处理应用及GPS相关的系统信息,不会去干扰GSM/GPRS基带或是被其干扰,这使通信系统和GPS系统相对独立,具有非常高的稳定性和可靠性,并且保持了较高的信号灵敏度。这是“单GSM/GPRS基带+GPS方案”或“GSM/GPRS基带+CP(协处理器)+GPS方案”难以达到的性能指标;也有效地帮助安凯先于其竞争对手推出稳定的、可商用的、高性能GPS手机方案。

超级多媒体功能手机方案:“MP3、MP4、数码相机”已经成为手机的标配,目前很多方案只是把这些功能当成了简单的“特性”,并没有考虑给用户带来真正的使用价值,导致“千机一面”、没有特色功能,不能给用户带来深刻的体验,无法定位差异化的市场,最后只得陷入价格战的泥潭。

安凯的超级多媒体功能手机方案,实际上是一系列方案的组合,在AK322L高性能的基础上,推出了一系列有特色的、能真正给用户带来不同体验的方案,其中,“专业的音乐手机方案”,可提供专业MP3播放的音质、海量的存储空间(高达8GB)、专业的音乐播放管理软件、增强型均衡器、拥有安凯专利的虚拟3D环绕音效,并提供独有的软/硬件保护机制;“DC/DV手机方案”已经移植完成320万像素摄像头,支持400万像素摄像头,拥有专业的照片管理软件,可实现缩略图预览,快速打开高像素照片、多种模式幻灯浏览,快速缩放等功能,并能够以QVGA 24fps的速度进行实时有声录像。

基于AK7801应用处理器的方案

AK7801的功能框图如图3所示。AK7801的主要特点是:采用ARM926EJ内核,CPU最高主频达300MHz,H.264/MP4/H.263视频处理器,集成音频处理器,2D图形加速,支持VGA的RGB/MPU LCD,支持TV Out,具有丰富的外设接口。

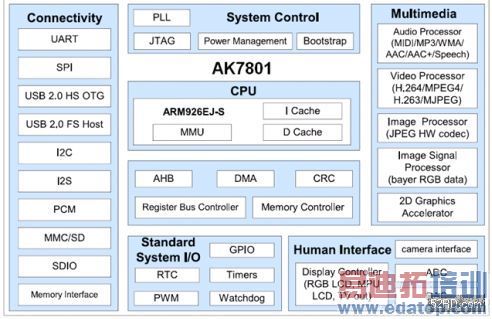

图3:AK7801应用处理器功能框图。

安凯即将推出基于AK7801的移动电视手机方案和低成本的智能手机方案,其中智能手机方案将分别提供Linux和Windows Mobile平台供客户选择。

随着奥运的临近、3G的推行、GPS的普及以及移动电视标准的逐渐明朗,手机的功能和角色正在悄然发生变化。安凯将协同所有的合作伙伴一道,不断推出高性能的、有特色的产品和解决方案,让客户在市场中获益,让用户在产品使用中受益。

供稿:安凯技术公司
