滤波器怎么和微带线过度
录入:edatop.com 点击:

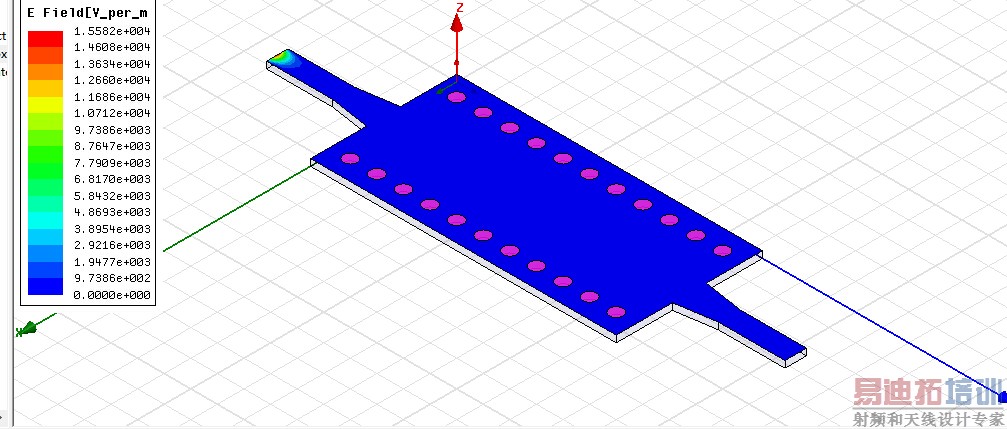

HSFF
siw1.zip
(HFSS文件)
siw1.zip
(HFSS文件)
顶啊,有做SIW的吗,求交流
加工微带印制板可以联系我,QQ 1540793439
不是超宽带的话 直接连上就好了 不用过渡
微带线那部分加错了,微带线下面是介质基板,最好是长方形不而不是微带线转接地方的形状(比微带线转接的大小要大)
一般是把介质板拉长,然后在上面铺微带就可以了。之后就对tap的长度和宽度进行扫参仿真就可以了,一般tap的宽度 一端是50欧姆馈线的宽度 一端是SIW 阻抗对应微带的宽度, 之后对长度进行扫参即可。
四楼说的没错,基板哪能这样建模。
谢谢各位,已经解决
