ADS仿同轴腔体滤波器
录入：edatop.com 点击：
网上看了很多ADS设计的腔体滤波器电路，问题是难道就没有一个真真正正能从头到尾解释过去的那种例子吗，微带的倒是很多，腔体的呢，有的也都是一个电路放那里，略过了参数该怎么设就不能讲得明白点吗，原谅我小白，只要入门一遍就行了，却是找不到能够让我手把手入门一遍的资料。
不是喷，我也感谢上资料的各位大神们，只是找了太多资料，也找不到一个详细的入门级的ADS仿同轴滤波器的资料，实在是恼火。
不是喷，我也感谢上资料的各位大神们，只是找了太多资料，也找不到一个详细的入门级的ADS仿同轴滤波器的资料，实在是恼火。
中的耦合相位元件是在ADS中哪里调出来的，原谅我。
我可以给你渔....
另外ADS只能是2.5D FEM、FDTD，若是3D模型ADS实在是无能为力! 你可以试试EMPro(同属Keysight)、HFSS、CST、FEKO、XFDTD....
嗯嗯，谢谢了。我在做腔体滤波器，HFSS中仿过单腔。现在是准备在ADS中仿电路进行排腔。继续请教下

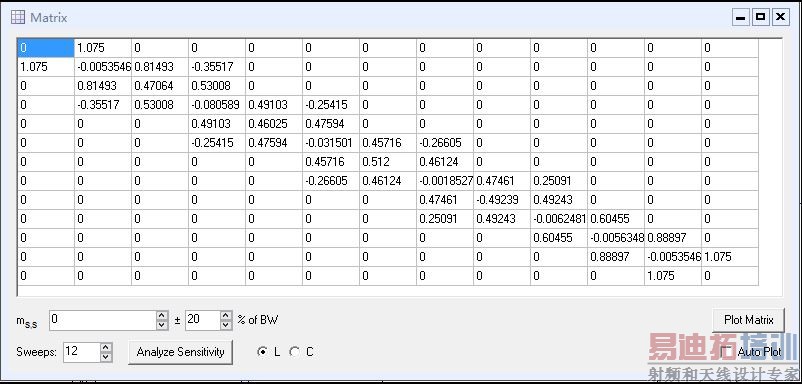

CoupleFil这软件好像只有归一化的耦合系数？

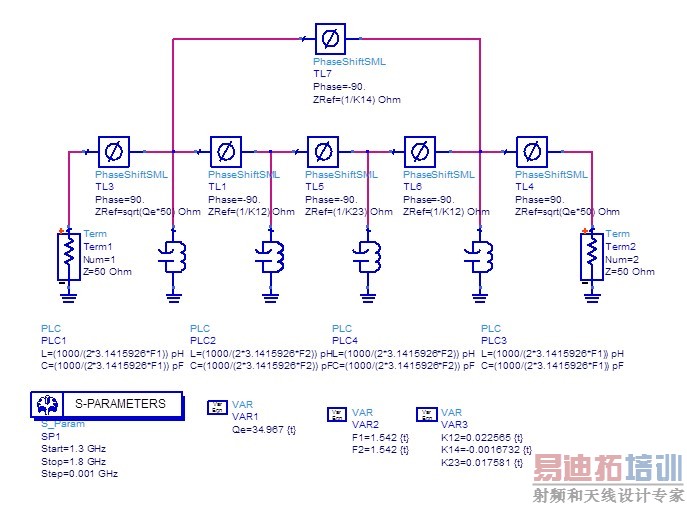

我上面的电路图中F=1.542{t},加t是什么意思？
就是这个的中间自耦合系数不能变成实际频率么？
{t} = Tuning...

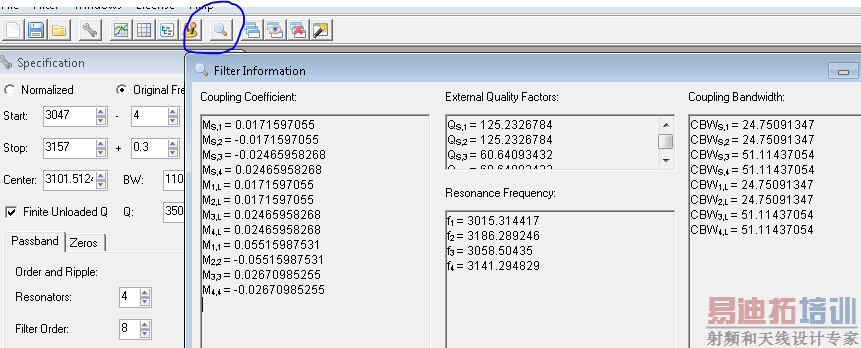

coupfil的菜单栏不是有个放大镜吗？点上去不就出来了吗？
3Q，现在懂了
