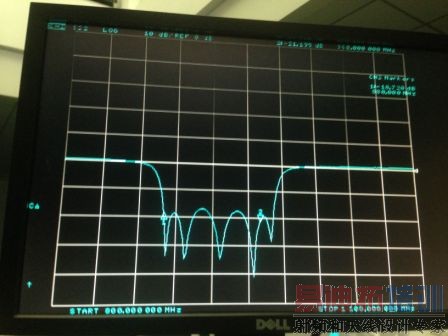

刚刚学习滤波器，设计了一款简单的滤波器，而后加工出了实物，但是自己在调试的过程中遇到了一些问题，想向各位大神请教，频段880-960MHz实测回波损耗图形如下：
可是老是调不下来（-20db图中一格代表10db），不知道哪里出问题了，1，2两点为880与960两个频点。想请教各位大神，该怎么办，谢谢了
忘记说了，就是简单的腔体滤波器，5个腔的，没有交叉耦合
是我眼花了吗!?1，2两点为880与960两个频点，可是对照下边的START 0 MHz、STOP 1100MHz? 那1，2两点真的是880与960两个频点!?
** 如果那真是880与960两个频点，S11_Return loss < -18dB 已经很不错了，你想调到多少!? 反而是要注意带内S21 insertion loss & 带外的 Rejection。
同楼上，看起来是差不多调下来了，试着把抽头时延加强，应该没问题
是从800Mhz开始的，可能图片不是很清楚，谢谢您的回答
是从800Mhz开始的，可能图片不是很清楚，谢谢您的回答
谢谢您的回答，想追问一下，有哪些办法可以增加抽头时延，我用的是直接耦合抽头，抽头已经调到腔体的最高处了，在往上就跟盖板接触就短路了，想请问还有什么办法把抽头时延增强？谢谢
谢谢您的回答，想追问一下，有哪些办法可以增加抽头时延，我用的是直接耦合抽头，抽头已经调到腔体的最高处了，在时延增强？谢谢
把抽头银线换成导带。
路过,顶一下
