滤波器电长度传输路径怎么确定?

录入:edatop.com    点击:

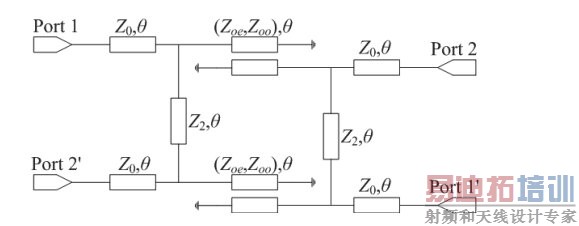

请求各位大神帮忙看一下电长度传输路径是怎么确定的?
现在处于理解困难期,麻烦大家帮忙看一下。







Θ12(f0),Θ12’(f0) 是怎么得到的。

每一个θ的小长方形,各自代表着一个电长度 90°
电波中的意义 : 电长度 π = 180°、2π = 360° 对应至波长 = λ/2 、λ
所以 90° 对应至波长 = λ/4

谢谢大神,麻烦再问一下,对于耦合结构,他的电长度是怎么确定的?是不是会多一个180°之类的。

耦合的部份:你可以这样想: 一去90°、一回也90°,从原点看不就是180° !?
** 请容我再写一次...我不是大神!我只是根据你们提供的资料,去复习我以前所学或是重新开始学习-如此而已。
