GSM段腔体滤波器求助

录入：edatop.com 点击：

我现在要做一个GSM段的滤波器
频率为825835MHz
插入损耗为：1.5 max
带内波动：0.5 max
助波：1.2：1
抑制：90dB@870890MHz
尺寸为：140*64*26
请各位指点指点
该怎么设计和制作这个腔体

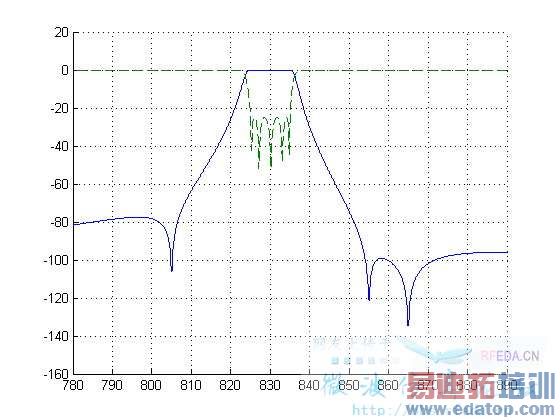

5个腔，855MHz和865MHz加两个抑制能满足要求！

楼主提得指标不完整

一看楼主就是个急功近利的人，先把最基本的东西搞清楚再来问，不然问不出个什么

我才接触腔体
很多地方都是不了解
冒犯之处
还请多多海涵

还有两个指标是三阶交调-136dBc（输入2*43dBm时）
功率容量 20W
接口形式SMA-K
外型我一会画个图传上来。

24是不是包括调谐螺钉的高度
还是仅仅是内部腔的高度？
如果是包括调谐螺钉就很难了！
可以把64做高，
7及纯切比雪肤实现

不包括调螺
64只是内腔的尺寸
调螺的长度为7mm

外型图

我刚自己仿了个单腔的
外圆住高度为60半径为10
内圆住高度为54半径为8，然后相剪合并
仿出来怎么会频率为2.5G左右呀，无载Q在13148。按说频率应该没这么高的呀。不知道是不是我自己弄错了什么地方。
我的办公电脑公司给加密了，无法上传模型。恳请各位路过的哥哥姐姐们指导一下。
