请教为什么S11下不去呢

录入：edatop.com 点击：

最近在学习做滤波器,网上找了一堆资料,我的设计流程是先根据指标要求用DESIGNER算出G值,然后算出耦合系数和Q值,用HFSS得出间距S
和抽头位置,最后两个软件协同仿真,怎么会得出这么个结果呢,请高手解疑惑,是那部分出了问题应该怎么调整呢

有高手在吗,帮忙看一下啊

扫描频带太宽了吧，看着像是

我要求的带宽是2G呀,中心频率12.5G,采用13阶切比,0.1波纹的

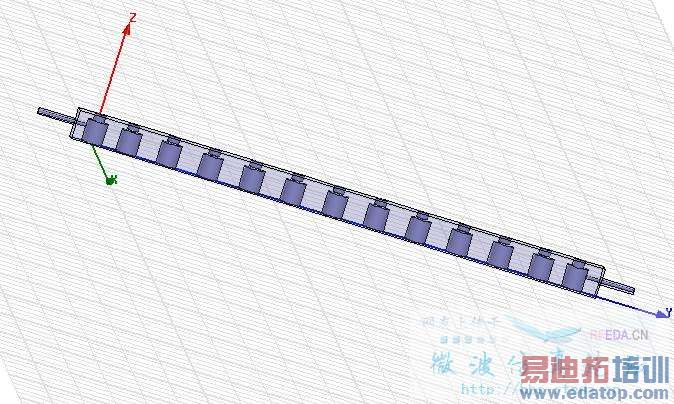

这个是我HFSS仿真的整体模型,请高手看看是否有问题啊

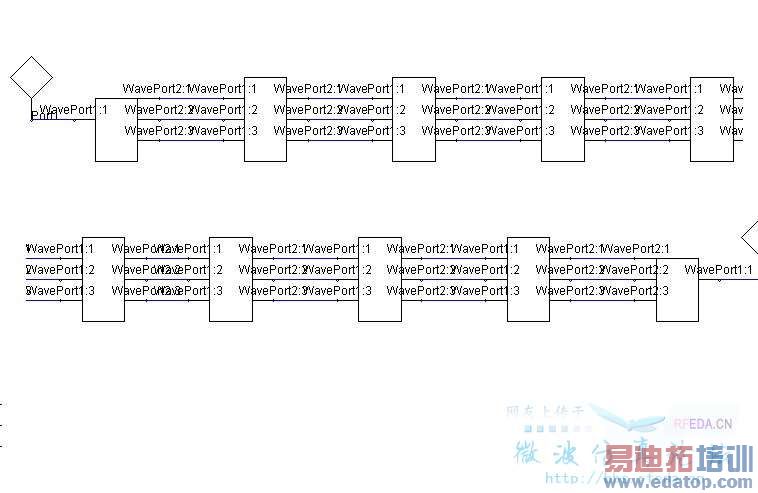

这个是协同仿真模型

你所说的设计流程是理想的结果哈，实际做滤波器不可能一下子就得到很好的结果，必须适当的调整各个参数，尤其是输入输出端的耦合很关键！

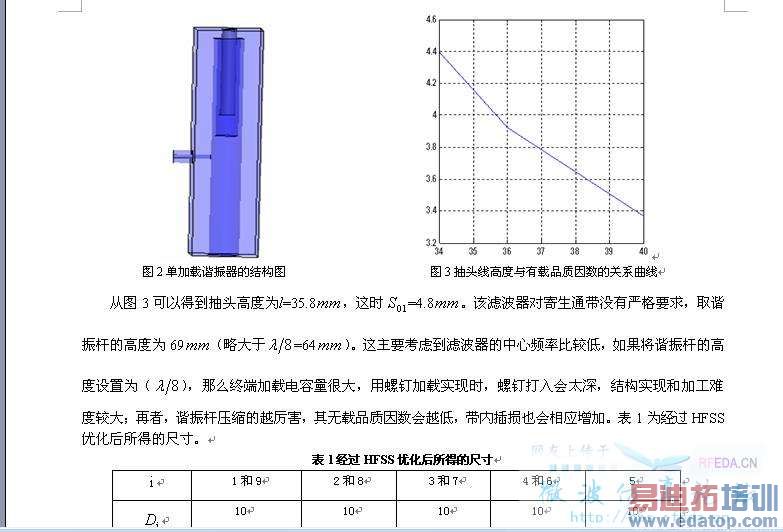

谢谢了,我这个模型中只用到了根据耦合系数算出来的间距S12,S23,S34等,没有用S01,我不知道S01在我这个模型中是那个之间的距离,查看资料(如图所示),该模型是怎么算出S01的?它指的是哪和哪的距离啊,急啊,请做过的高手指教谢谢

同问，一样的问题，怎么S11下不来呢

s11一下子不会下去的优化
