HFSS和CST电场的问题
录入：edatop.com 点击：

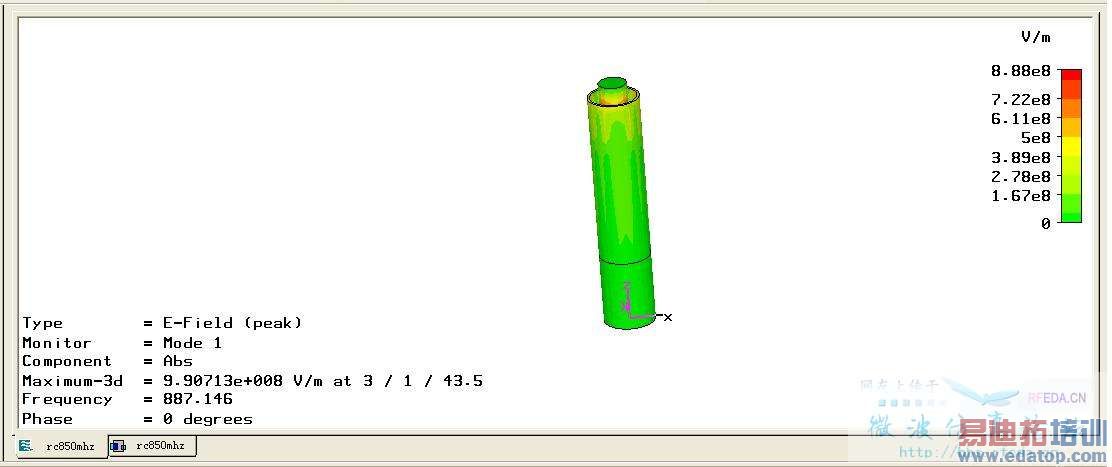

各位大大，小弟有个问题，以下是我用HFSS和CST建的同样的模型，为什么两个软件仿真出来的电场相差好大，求助！
我想知道你是如何定义“同样”的？
网格尺寸是“同样”的吗？
边界条件是“同样”的吗？
算法原理是“同样”的吗？
准确程度是“同样”的吗？
CST的E计算模式下default输入信号貌似没有定义量级哎，只有一个波形，没有单位
所以看看场的方向和趋势就好了，定量还是不行的吧
CST 输入的是1J的能量，而HFSS 输入的是1W的功率。当然场分布式不同的。归一化的参考量不同嘛
那请问我在计算功率容量的时候用哪个作为“本征模仿真分佈的最大場強 Emax ”？
看3楼的回复应该是CST的为参考，是不是啊？下面就是找的资料上的一段，谢谢！
利用电磁仿真软件CST/HFSS的本征模解（eigenmode solver）的方式，计算出腔体内部场的分布情况，在激励为W（nJ）的情况下，可得到腔体内部分布的最大场强Emax（V/cm），计算比例参数a＝Emax/sqrt(w)。
你说的好像不大对吧，CST端口输入的峰值功率是1W，HFSS波端口激励时每个模式的平均功率是1W。
求高人指点下，谢谢。
