滤波器设计求指导？
录入：edatop.com 点击：
要求做一个微波滤波器？

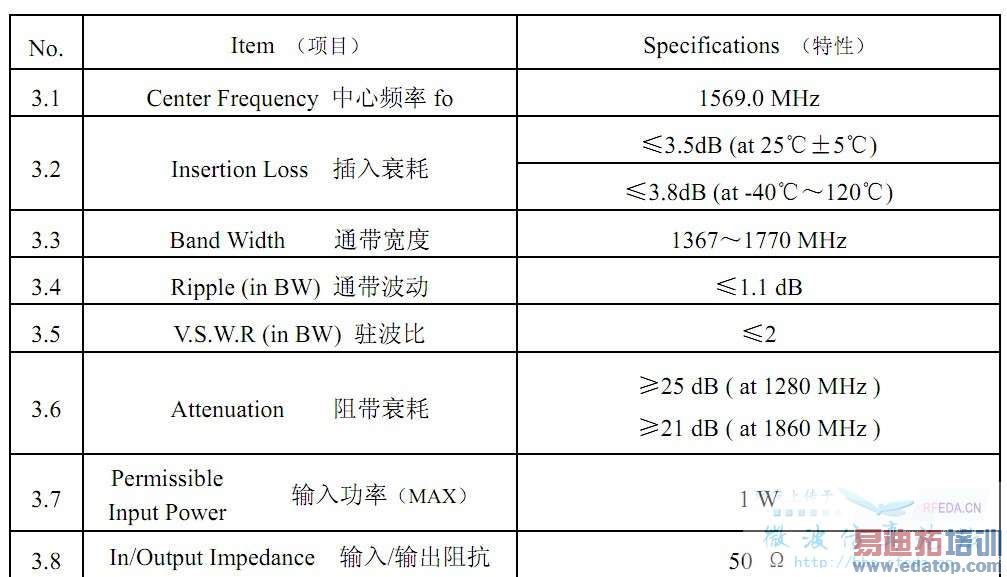

具体指标是如下：中心频率 fo 1569MHZ
插入衰耗≤3.5dB (at25℃±5℃)
≤3.8dB (at -40℃～120℃)
通带宽度1367～1770 MHz
通带波动≤1.1 dB
驻波比≤2
阻带衰耗≥25 dB (at 1280 MHz )
≥21 dB ( at 1860 MHz )
输入功率（MAX）1 W
输入/输出阻抗 50 Ω
请问大家这个频率的滤波器用什么实现比较好？微带线还是梳妆线什么的？
具体指标是如下：中心频率 fo 1569MHZ
插入衰耗≤3.5dB (at25℃±5℃)
≤3.8dB (at -40℃～120℃)
通带宽度1367～1770 MHz
通带波动≤1.1 dB
驻波比≤2
阻带衰耗≥25 dB (at 1280 MHz )
≥21 dB ( at 1860 MHz )
输入功率（MAX）1 W
输入/输出阻抗 50 Ω
请问大家这个频率的滤波器用什么实现比较好？微带线还是梳妆线什么的？
看你这个要求，对通带内的插损和阻带的抑制要求都不是很高，频率也不是很高，微带滤波器应该没有什么问题吧，不过你还要考虑微带滤波器的功率容量问题。
要求不高，频率低，微带尺寸太大，你还是考虑用电容电感吧
我觉得 如果尺寸没有要求的话，微带可以做的， 不会太大。 功率 应该没问题
