怎样优化腔体滤波器才能达到指标？
录入：edatop.com 点击：
第一次仿真了个腔体滤波器，通频带指标要求是：1.71G--2.17G，带外要求在2.42G达到60dB，调了很久都达不到指标，特别是回波损耗一直很差，很迷茫，希望大家多指导下，非常感谢！

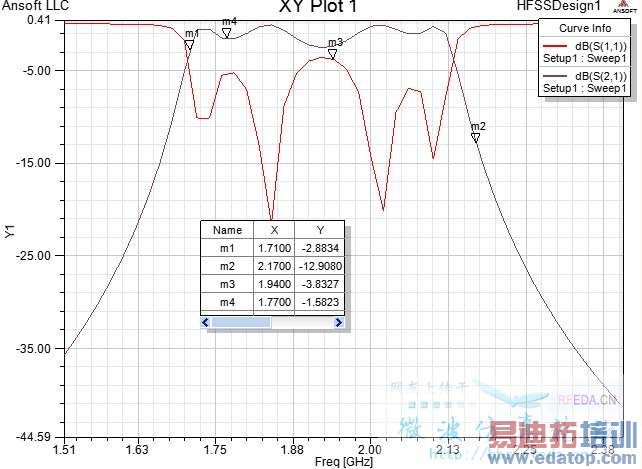

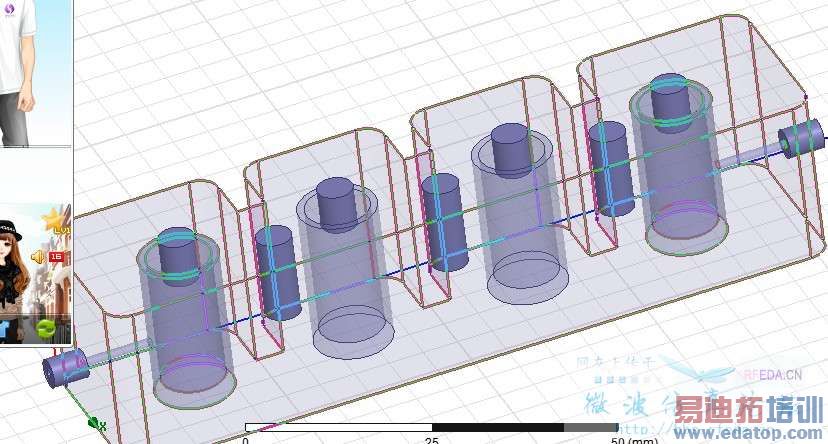

描述:HFSS图
你的指标带宽比较的宽，你用了四个谐振杆带外60db是很难达到，需要加电杆，根据驻波比和回波损耗的转换公式，这么大的带宽，时延应该很小，两边的抽头应该在谐振杆的较高处
直接把抽头升到最高，把线加粗就可以了
用HFSS13的伴随求导插值仿真 仿完之后可以进行调谐。你这个初值还可以，调个两三次就ok了
使用4個腔應該達不到，可能要8個腔比較達到
如果要少一些腔，要想辦法製造零點！
先根据指标看理论上几个腔几个零点可以达到，再去仿真，仿真调耦合和频率就行了
