用示波器执行pass/fail测试

这个测试条件与前面Q1中的模板测试一起，要求所有测试条件为真（与逻辑）才能产生"通过"结果。其它选择包括"任意真"，"全部假"，"任意假"，"所有Q1-Q4或所有Q5-Q8"，以及"任意Q1-Q4与任意Q5-Q8"。

测量调制包络的上升时间和下降时间是另一个所需的测试。如果直接对捕获的波形做这种测试是很难的。然而，如果你抽取出调制包络，你就能方便地测量上升和下降时间。通过使用绝对值（全波整流）然后对结果进行低通滤波实现解调。低通滤波器可以用示波器的增强分辨函数实现。图3显示了这种操作以及对调制包络上升和下降时间的测量。抽取出来的包络被叠加到原始波形上，用于展示它跟踪40kHz载波峰值的完美程度。上升和下降时间是对数学迹线F1测量得到的。载波的频率则是对原始波形C1测量得到的。

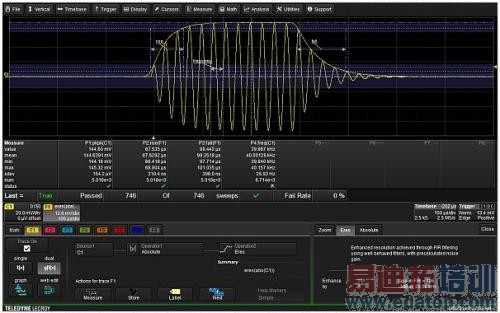

图3：数学函数F1抽取出调制包络，然后对包络进行上升和下降时间的测量。

测试条件Q3基于的是40kHz±400Hz的C1频率。上升时间用作测试Q4的基础，必须在平均值67μs的±2μs之内。同样，Q5测试的上升时间要求处于标称值99μs的±2μs之内。

用峰峰值测试波形幅度只是测试了波形上的单个样本对（最大－最小样本）。它并没有看到整个捕获的波形。你可以创建一个围绕调制包络的模板（跟踪所有载波峰值）然后测试包络是否在模板之内来做到这一点。图4显示了采用6个"与"测试条件的最终测试。

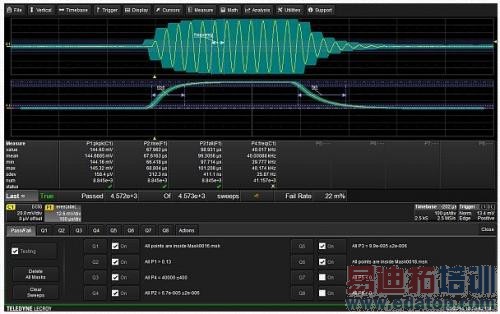

图4：使用6个测试条件实现的完整测试设置，包括两个模板，峰峰幅度，载波频率以及调制包络的上升与下降时间。

最后一步是选择根据测试结果采取的动作。共有6种可能动作可以选择：

●停止采集

●保存波形

●发出可闻告警

●保存测试的硬拷贝

●产生实验室笔记本（LabNotebook）报告

●从示波器的辅助输出连接器输出一个电子脉冲

任意或所有这些动作都可以作为测试结果加以执行。另外，状态寄存器会报告测试结果，示波器也可以向外部控制器发出一个服务请求。

大多数测试工程师会问到测试时间，这与示波器的型号有关。对这种示波器来说，调制包络的基本信号采集和计算大约要花43ms时间。如果你开展所有测量（参数P1到P4），这个时间将增加到51ms.针对所有6个标准进行测试将使总的测试时间延长至68ms.测量与测试只是给基本采集增加25ms的时间。如果想要使用IEEE-488（假设250kbps）将数据传送到外部控制器，需要花10ms的时间传输2500个点的波形。从这个角度看，所有测量与测试仍然必须完成。pass/fail测试只需要你传送测试结果，不必再编写所有的测试代码。

pass/fail测试是在测试中使用示波器的一种极好方法，不仅快速灵活，而且十分高效，可以用一台仪器完成信号采集、数据处理、测量和测试功能。
