CST微波工作室学习笔记—13.微带线结构器件设计1
录入：edatop.com 点击：
这是本人学习李明洋老师《CST微波工作室入门与详解》视频培训课程期间的学习笔记，记录我的CST微波工作室的学习过程。
微带线结构器件

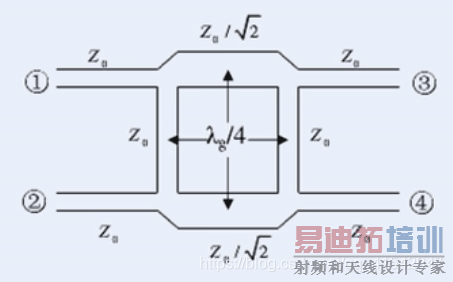

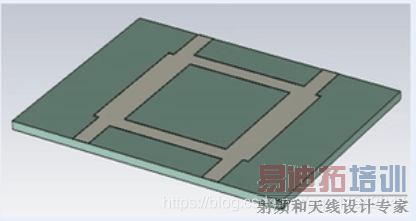

- 设计有一个图示微带线结构的3dB定向耦合器
- 图示微带线耦合器，信号从端口①输入
- 端口③输出信号有3dB衰减，90°相移
- 端口④输出信号有3dB衰减，180°相移
- 端口②没有信号输出
设计要求
- 工作频率：2.4GHz
- 端口阻抗：50Ω
- 介质板材：Rogers RT5880（Er=2.2），板厚1mm
- 微带线走线厚度：35um
理论设计

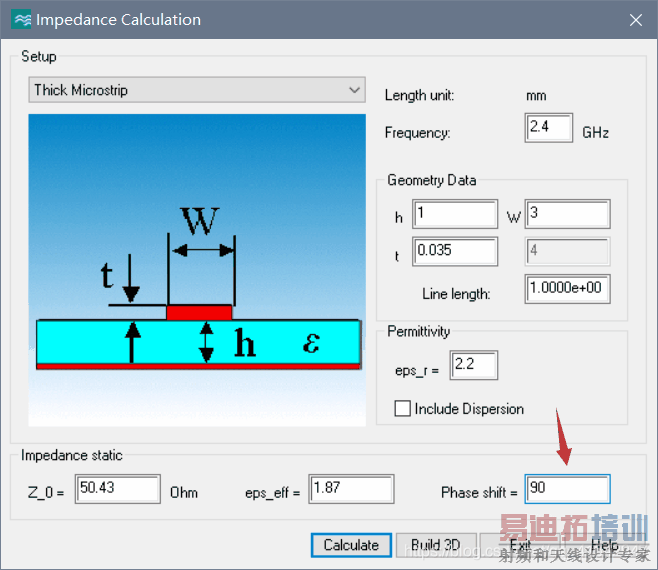

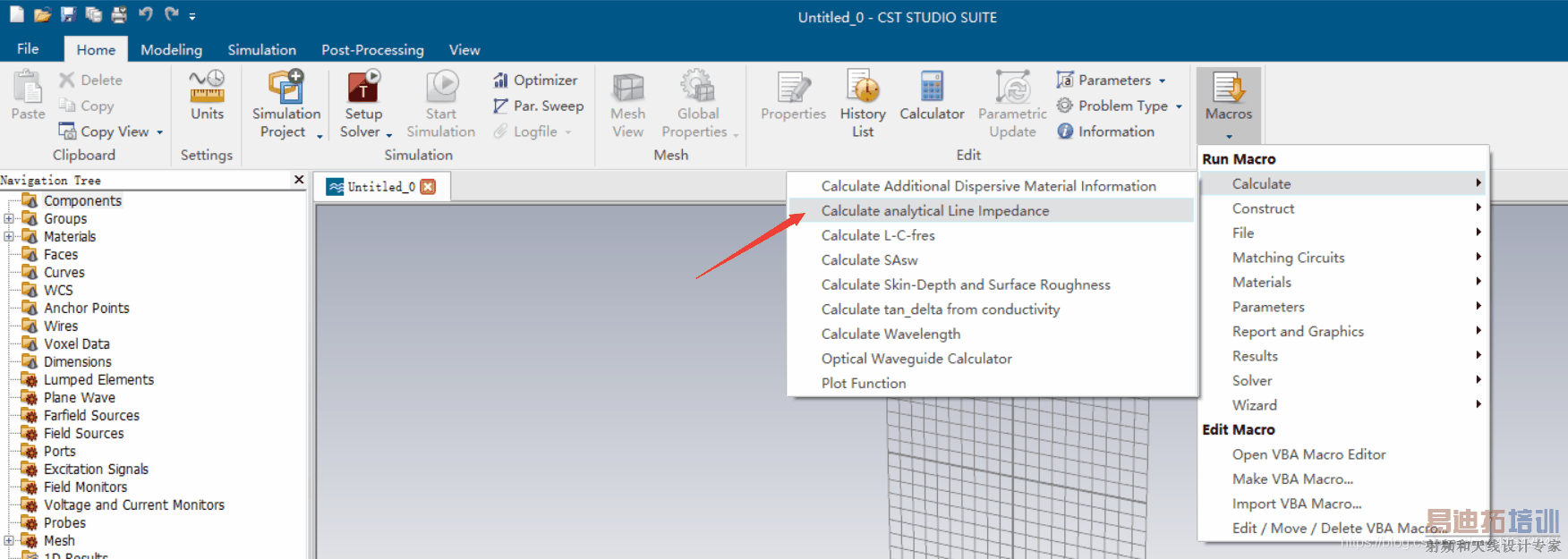

- 使用CST微波工作室的宏工具计算微带线的线宽和介质波长（使用前先把工作环境设置好）

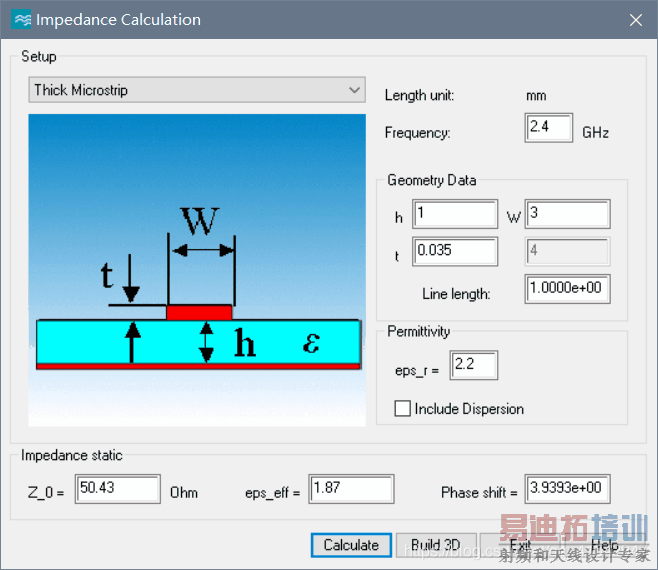

- 50Ω微带线宽度：3mm
- 35.4Ω（Zo/根号2）微带线宽度：5mm
- 1/4介质波长：22.5mm

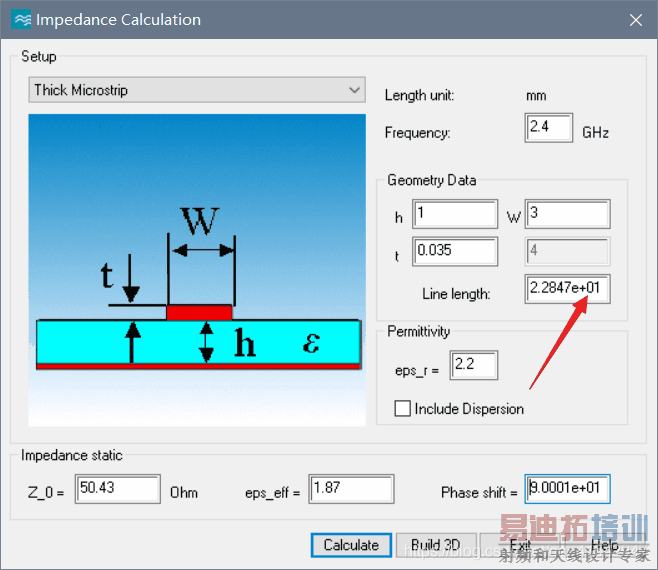

1/4波长为22.847mm：
设计简介
1.设计环境
- 求解器：通用频域求解器

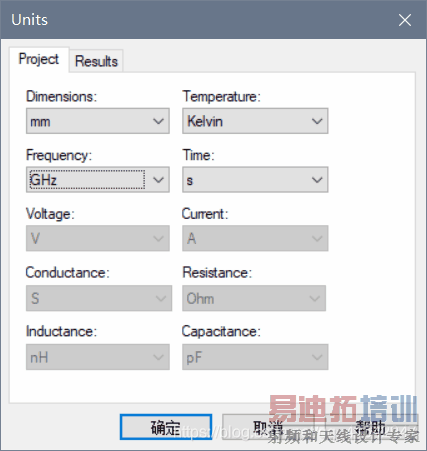

- 默认单位：mm、GHz
- 背景材料：Normal
- 分析频率范围：1.8 ~ 3GHz

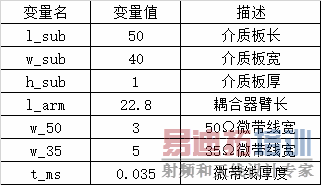

2.变量和参数化模型
3.波导端口
- 波导端口的设置
