CST微波工作室学习笔记—12.同轴线仿真分析和优化设计

这是本人学习李明洋老师《CST微波工作室入门与详解》视频培训课程期间的学习笔记，记录我的CST微波工作室的学习过程。

同轴线开路负载结构模型

• 外径：2mm，内径：0.86mm
• 水平支路：12mm，垂直支路：6mm
• 填充介质：空气（air）
• 初始结构：水平支路内径长度11mm


设计要求

• 找出水平支路内径的准确长度值，使得在13GHz时，端口1为开路状态

问题分析

• 在13GHz时，端口1为开路，即端口1为全反射，就是S11约为1或者S21最小
• 首先创建初始结构模型，分析模型的S11和S12性能
• 定义变量Length表示同轴线内芯长度，使用参数扫描分析给出S11和S21随变量变化的关系
• 优化设计，构造目标函数，S21最小值位于13GHz

查看最后分析结果

• 定义场监视器：工作频率—13GHz，电磁磁场
• 查看分析结果：宽频带内的S参数，13GHz处的模型内部的场分布

实例分析

1.新建工程

2.设置工作环境

1. 设置单位

2. 设置背景材料

3.构建模型

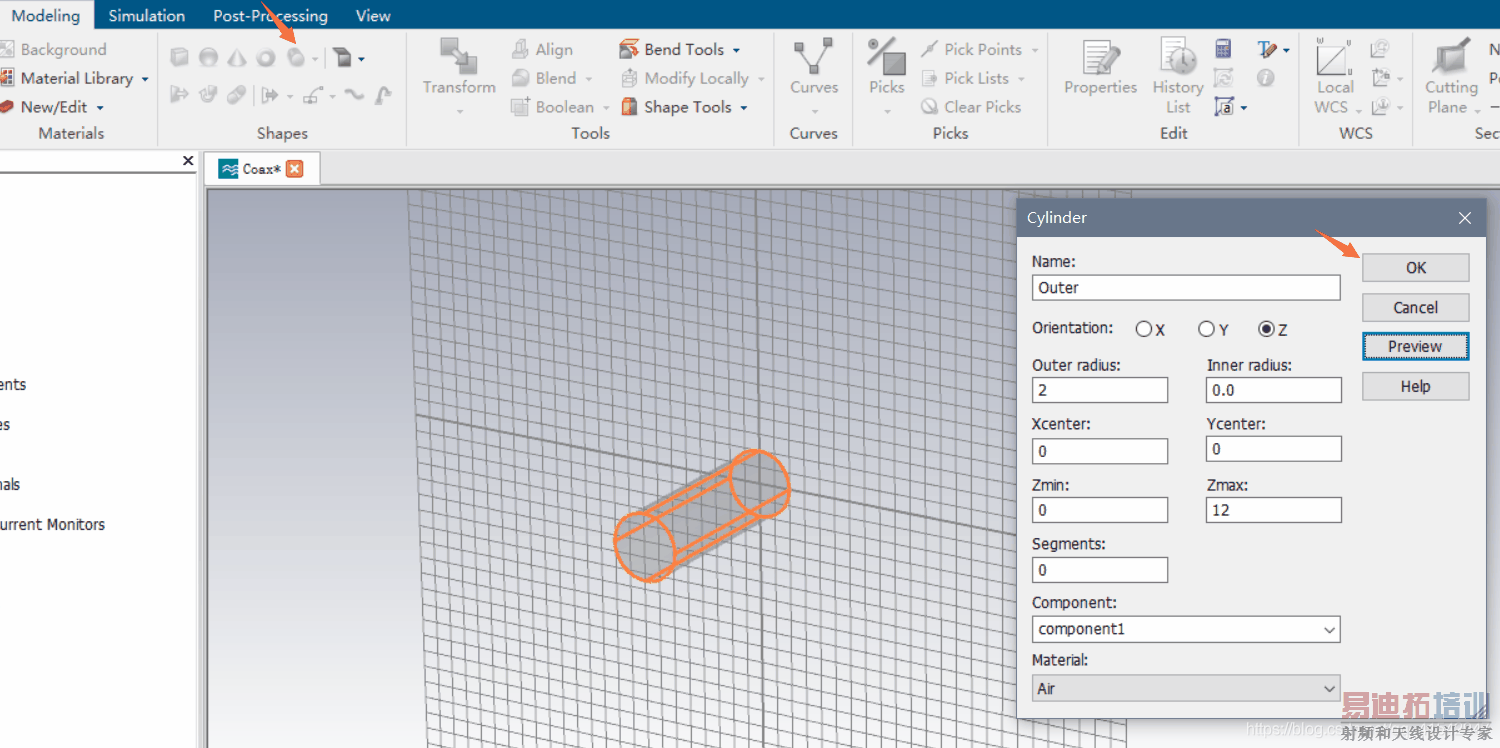

1. 创建同轴线外部结构

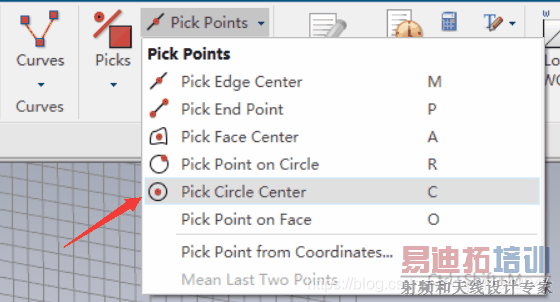

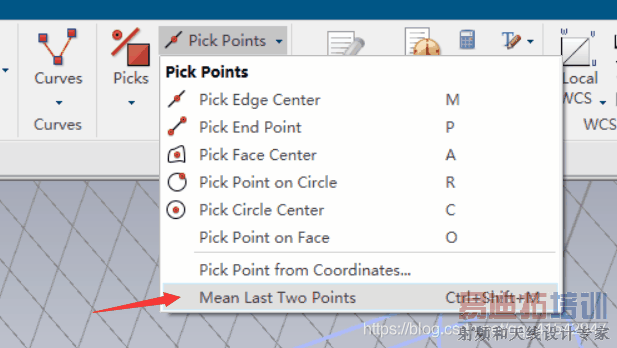

创建局部坐标来构建同轴线的垂直部分：

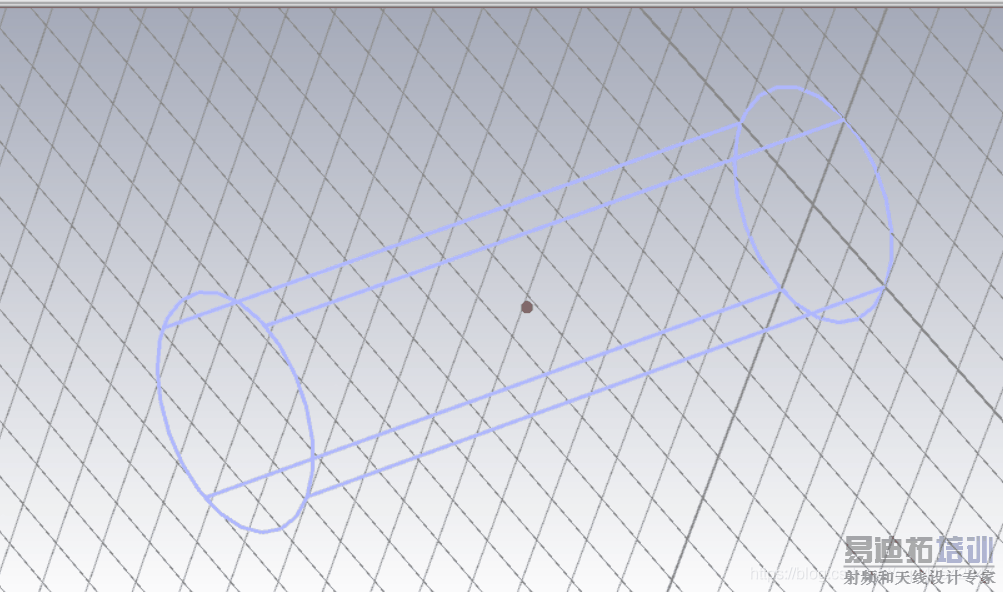

选中两个表面（Ctrl+W切换模型显示方式）：

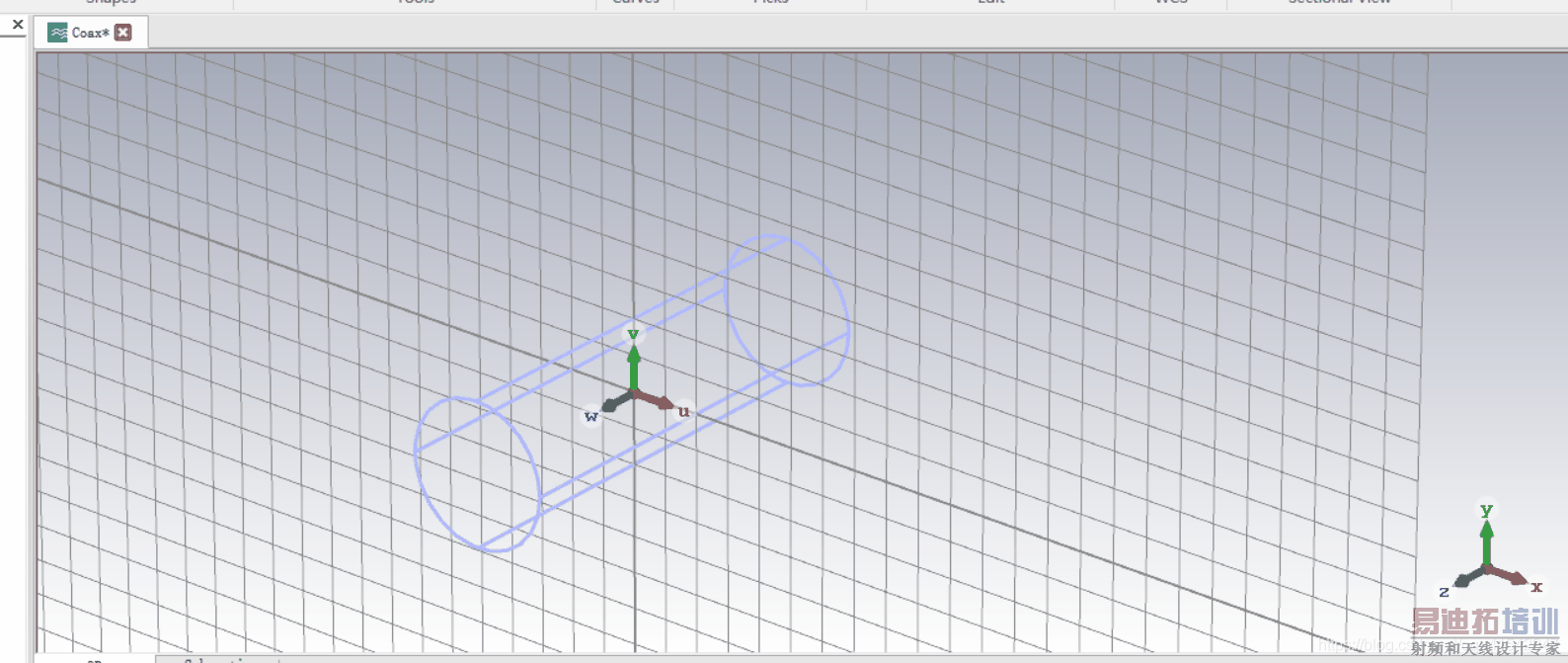

此时就创建了一个局部坐标：

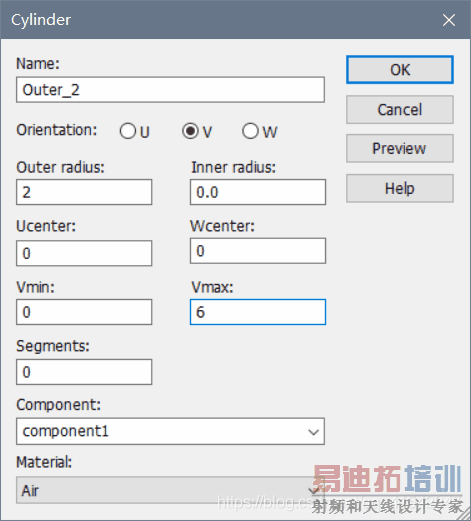

继续创建圆柱体模型：

此时就创建好了同轴线的外部结构：

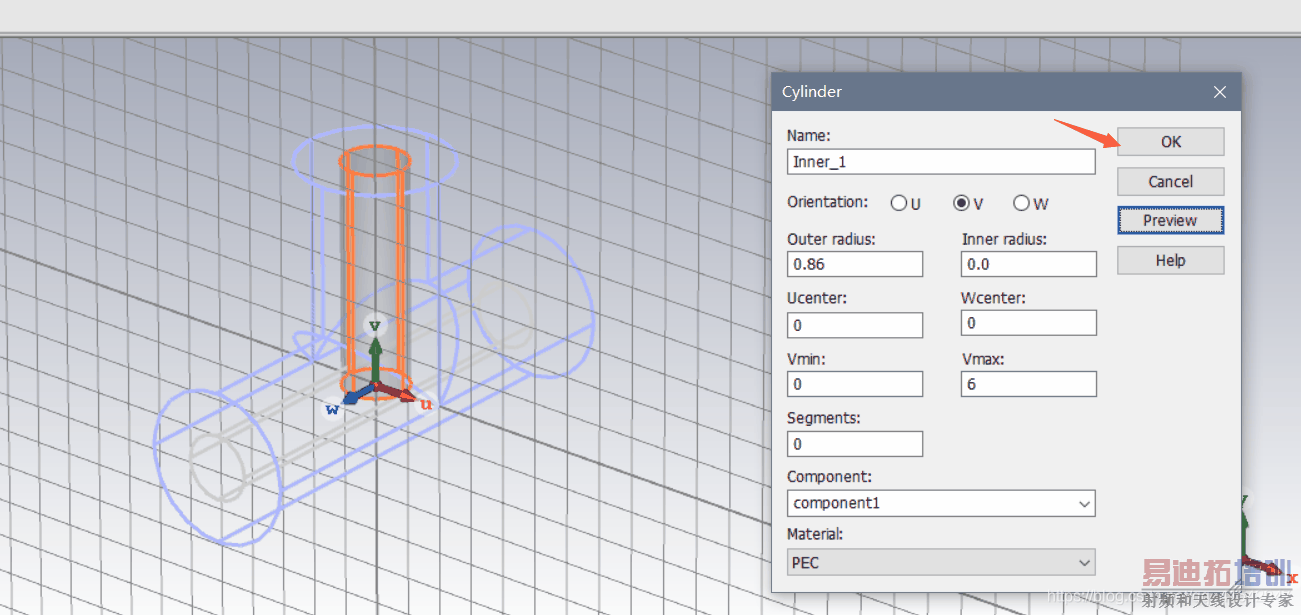

2.创建同轴线内部结构

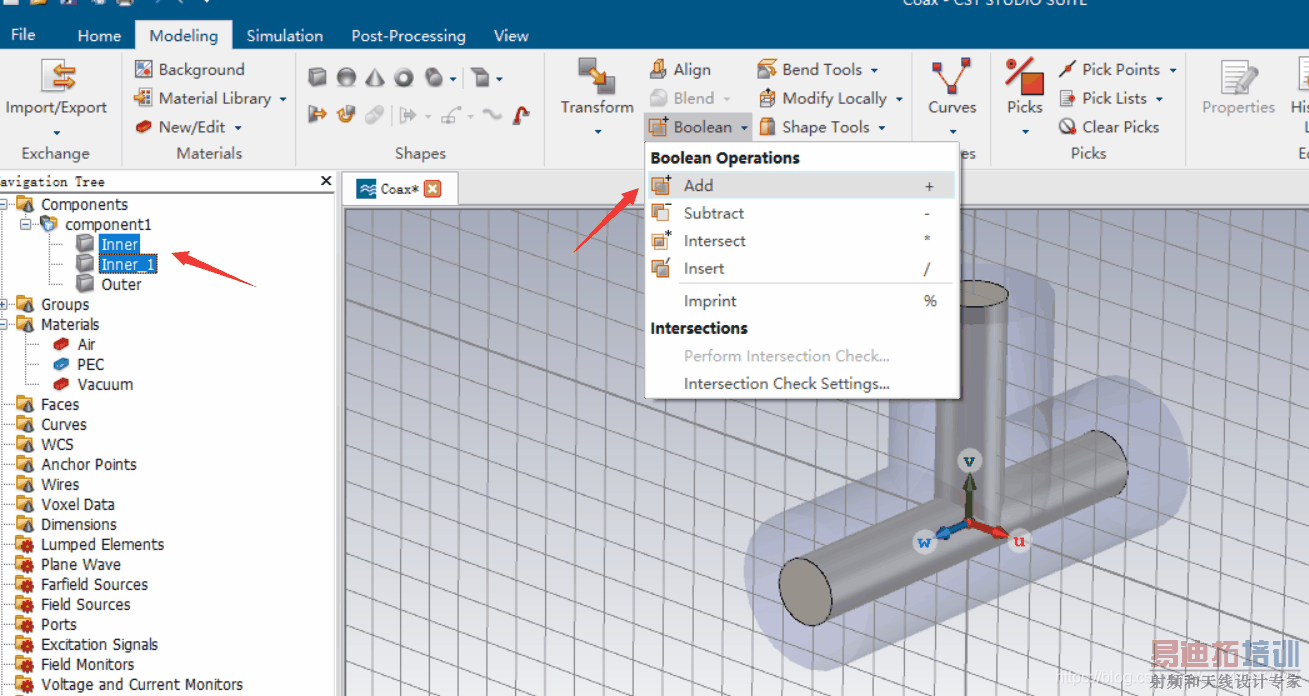

将内部结构用布尔运算中的Add合并：
