波导端口平面设置

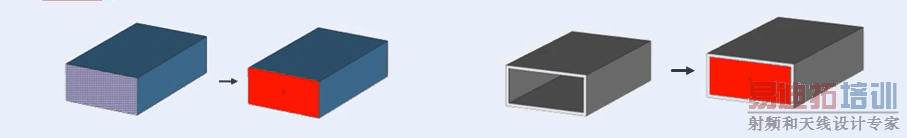

波导结构
CST微波工作室

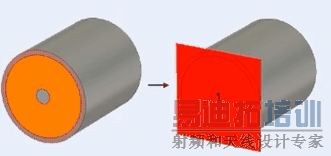

同轴线结构
CST微波工作室

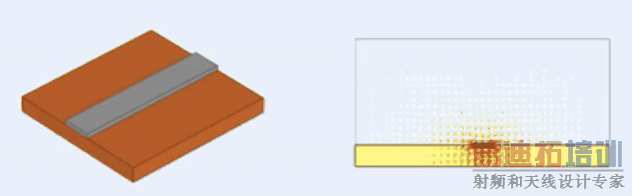

微带线

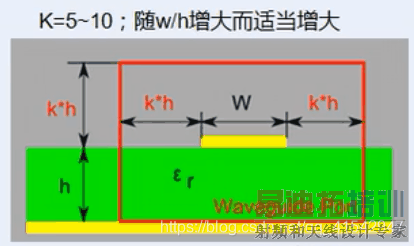

  • 端口需要足够大以覆盖准TEM模的重要部分

CST微波工作室

  • 另一方面,端口又不能太大,会激发高次模
    CST微波工作室

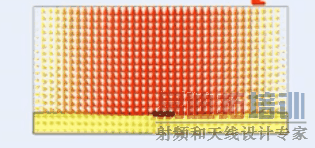

  • 如果激发高次模,造成时域求解器能力衰减十分缓慢,频谱结果会看到非常多的毛刺
  • 分析完成后,查看端口处的场分布,确认端口大小是后合适
    CST微波工作室

共面线/共面波导

  • 不接地共面线和接地共面线
    CST微波工作室

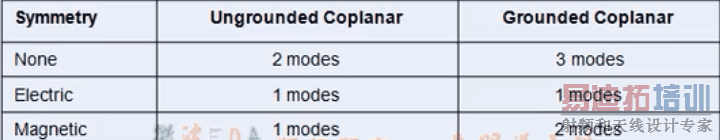

模式数
CST微波工作室

负载——Lumped Element

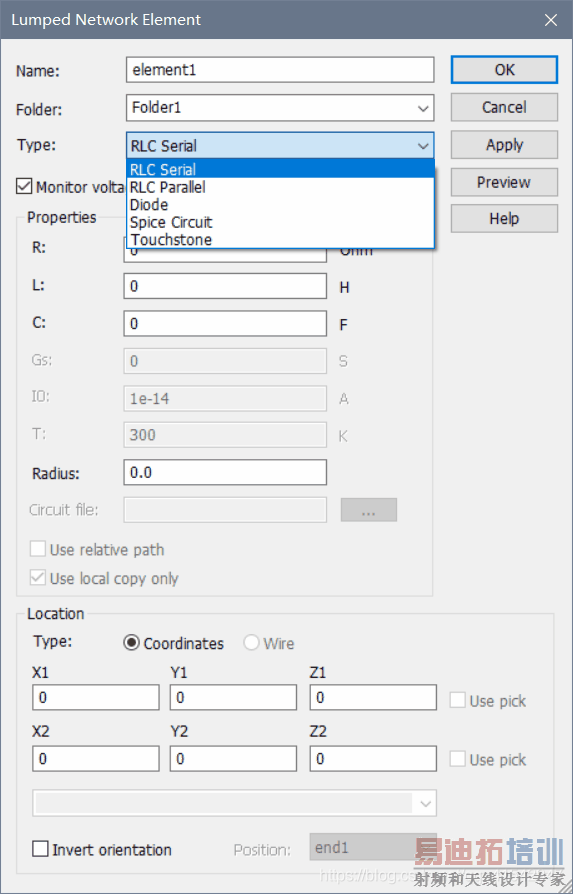

  • Type:电阻、电感、电容串联;电阻、电感、电容并联;二极管等;
  • R:电阻大小
  • L:电感大小
  • C:电容大小
  • Location:定义各器件所在坐标
    CST微波工作室
