CST微波工作室学习笔记—5.设计建模基本操作1

录入:edatop.com     点击:

方法三:

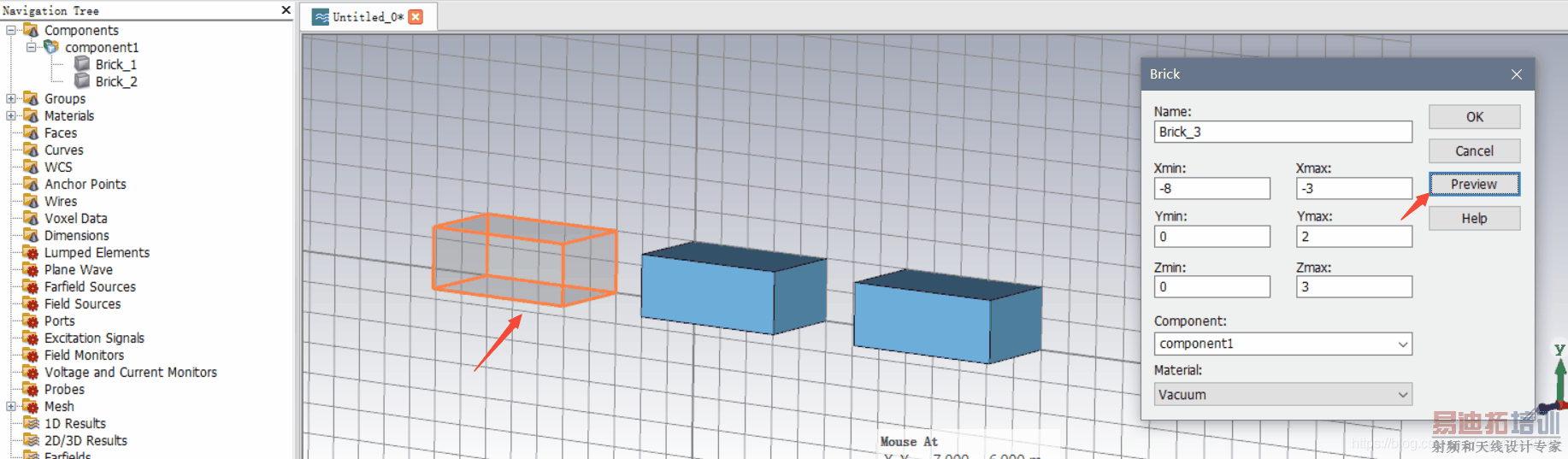

  1. Modeling 命令下选择一个模型(这里选择 Brick ),然后最直接按 Esc 键弹出对话框,修改参数(preview 为预览建立的模型),后点击 OK,即可新建另一个模型
    CST微波工作室
    CST微波工作室

3.导航树和历史树

  1. 通过导航树和历史树更改模型的在绘图平面的坐标和尺寸,在导航树中选中要更改的模型
    CST微波工作室

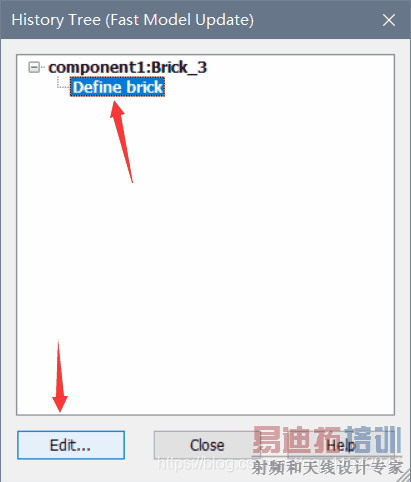

    双击选中模型的名字进入到历史树,选中子目录下的 Define brick 直接双击鼠标左键或者点击 Edit 进行修改(这里只能修改模型的坐标和尺寸,不能修改模型的其他属性)
    CST微波工作室
    CST微波工作室

4.更改模型属性

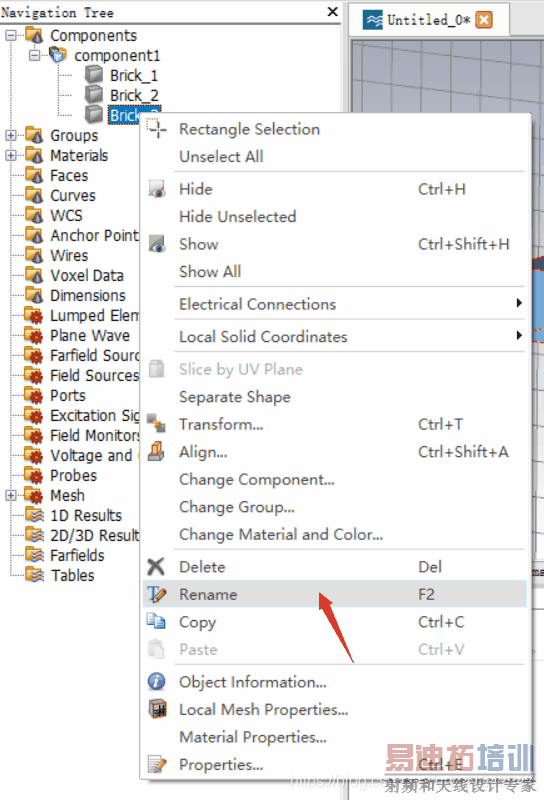

  1. 在导航树选中模型名字,点击鼠标右键选择 Rename 可修改模型名字
    CST微波工作室

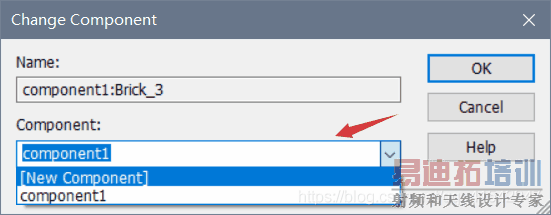

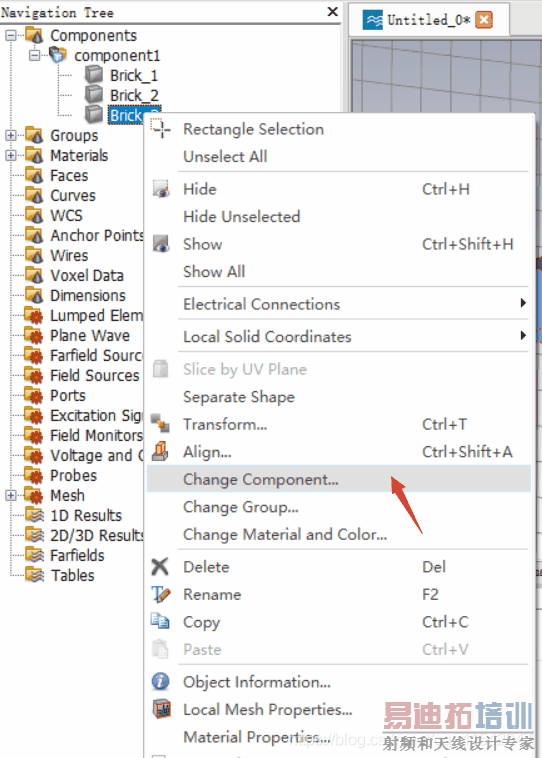

  2. 同样选择 Change Component… 进行模型分组的修改
    CST微波工作室
    CST微波工作室

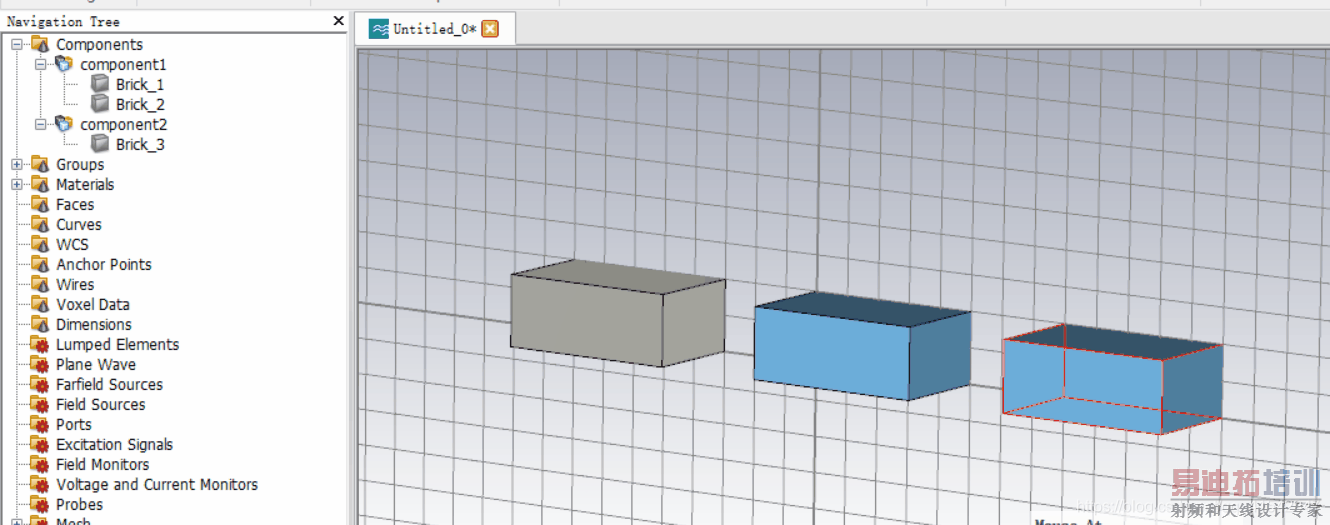

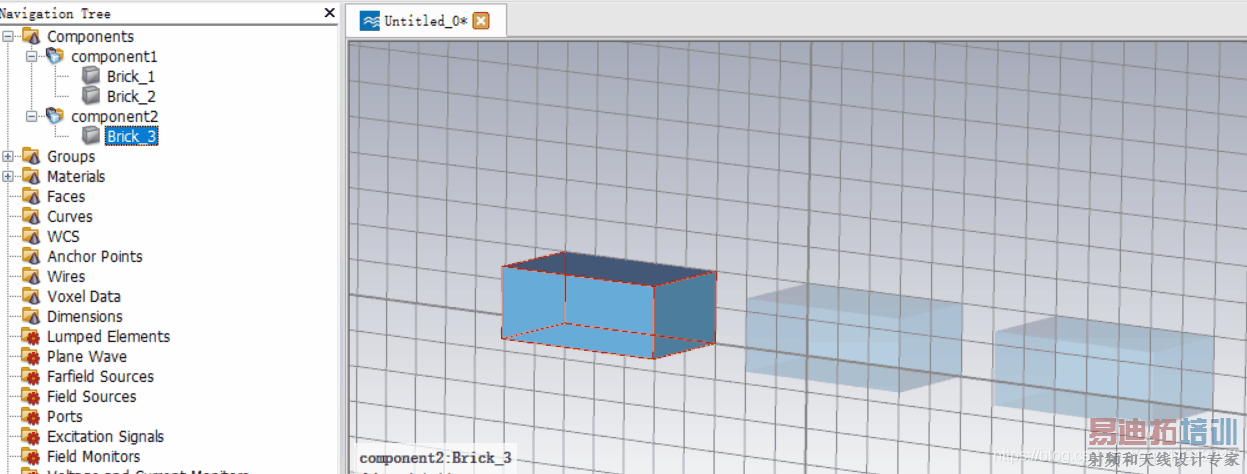

    此时发现 Brick_3 模型在新的分组下
    CST微波工作室

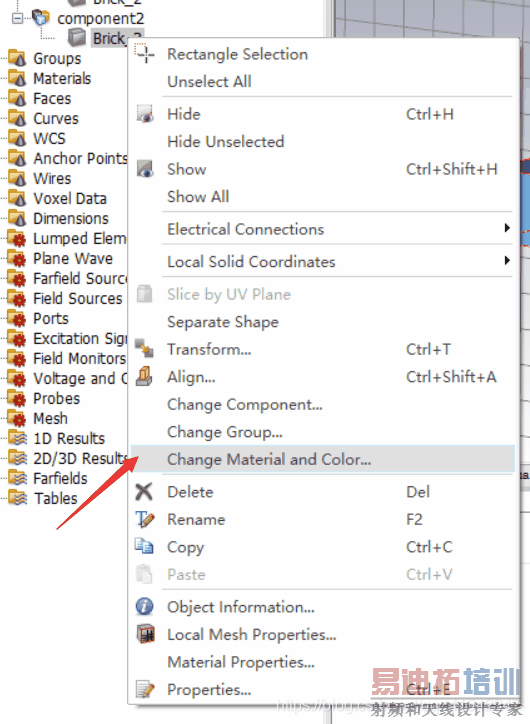

  3. 更改模型的材质,选择 Change Material and Color…
    CST微波工作室
    这里将模型的材质改为 PEC(理想导体),Vacuum 为真空,点击 OK
    CST微波工作室
    CST微波工作室
