CST微波工作室学习笔记—4.T型波导分析2

这是学习李明洋老师《CST微波工作室入门与详解》视频培训课程期间的学习笔记，记录我的CST微波工作室的学习过程。

4.创建 T 型波导模型

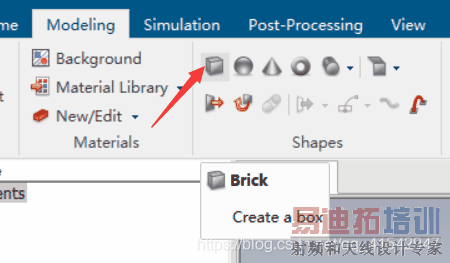

1. 创建一个长方体模型，在 Modeling 下进行操作：

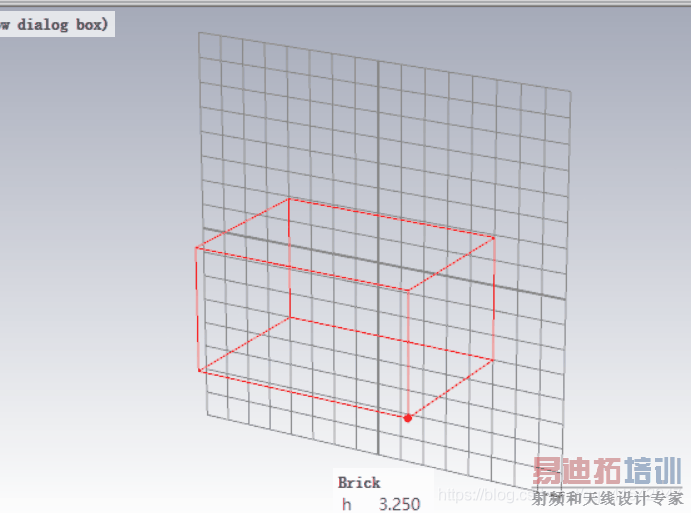

   点击后，在工作界面双击鼠标左键，分别对xy平面和沿z方向的平面进行绘制：(先大概绘制，后面可以修改参数)

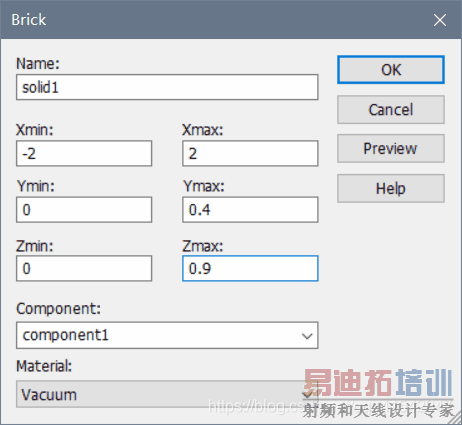

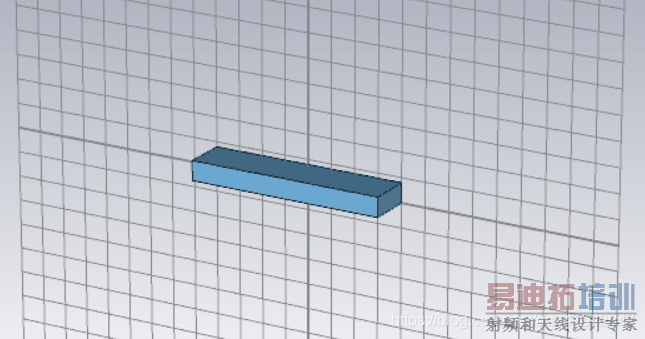

2. 设置长方体模型的参数。绘制后弹出修改参数的对话框，T 型波导长度为4英寸，X坐标为-2和2；高度为0.4英寸，Y坐标为0和0.4；沿Z方向的宽度为0.9，Z坐标为0和0.9：

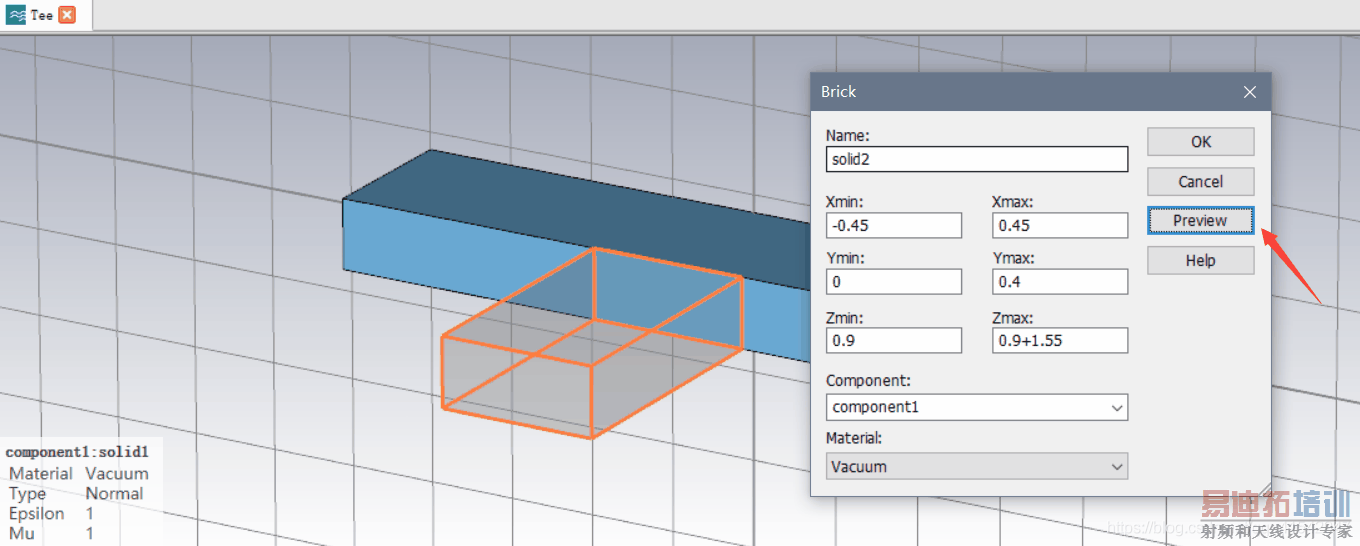

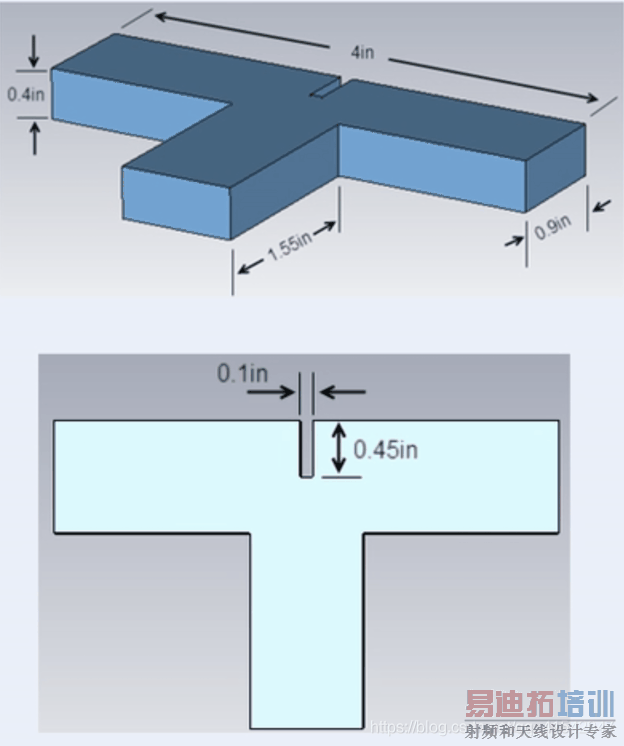

3. 在按照前面的方法创建另一个长方体模型，可以参考前面给出的T型波导的尺寸图，得出以下的尺寸，点击 Preview 可以预览创建的模型，后点击 OK ：

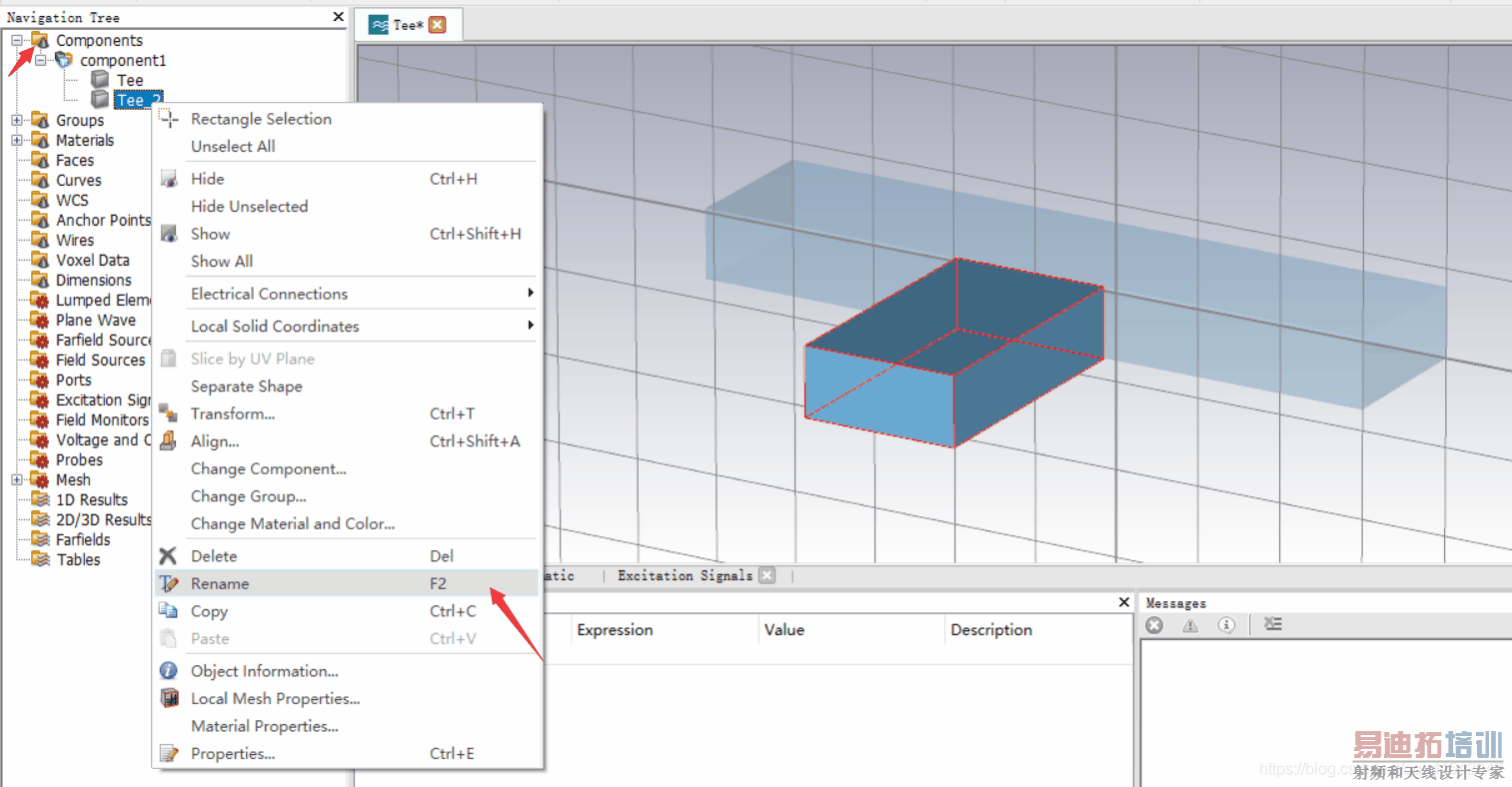

4. 修改模型名字：


5. 将两个模型合并
   按住 Ctrl 键选择文件 Tee 和 Tee_2，点击 Boolean(布尔运算) 中的 Add ：

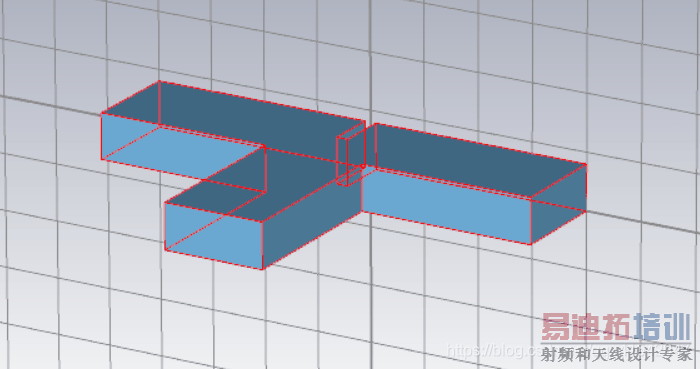

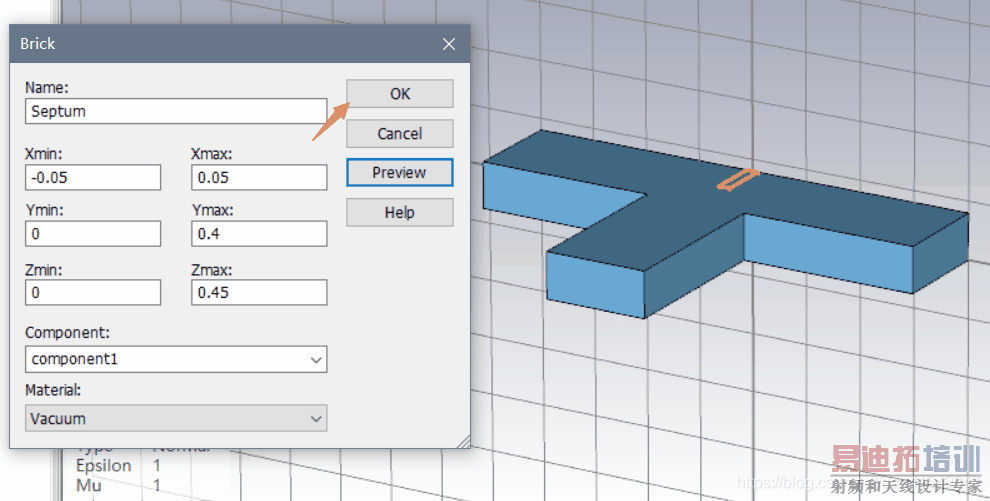

6. 创建T型波导中被挖空的部分：(和前面步骤相同)

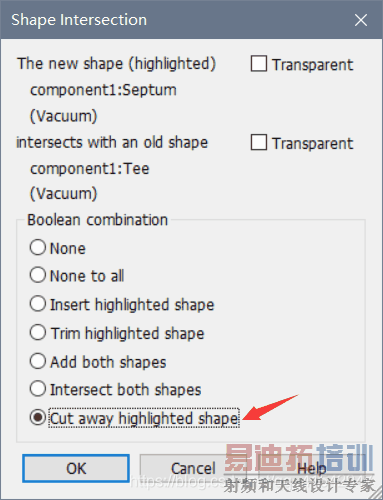

   因为和之前创建的模型有重叠部分，在弹出对话框中，选择挖空重叠部分：(按住Ctrl键在点击鼠标左键可以拖动旋转模型，也可点击状态栏中的第三个按钮进行旋转的操作)

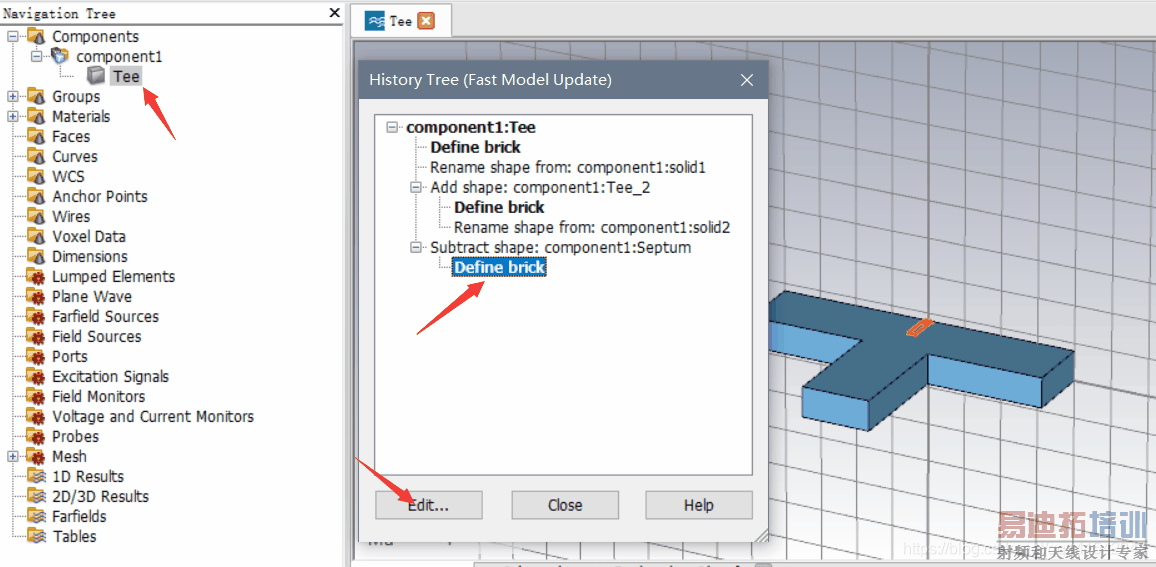

   7.双击Tee，在对话框中选择子目录下的模型，点击 Edit 可以修改当时设置的参数(这里已设置后无需修改)：


5.定义T型波导端口

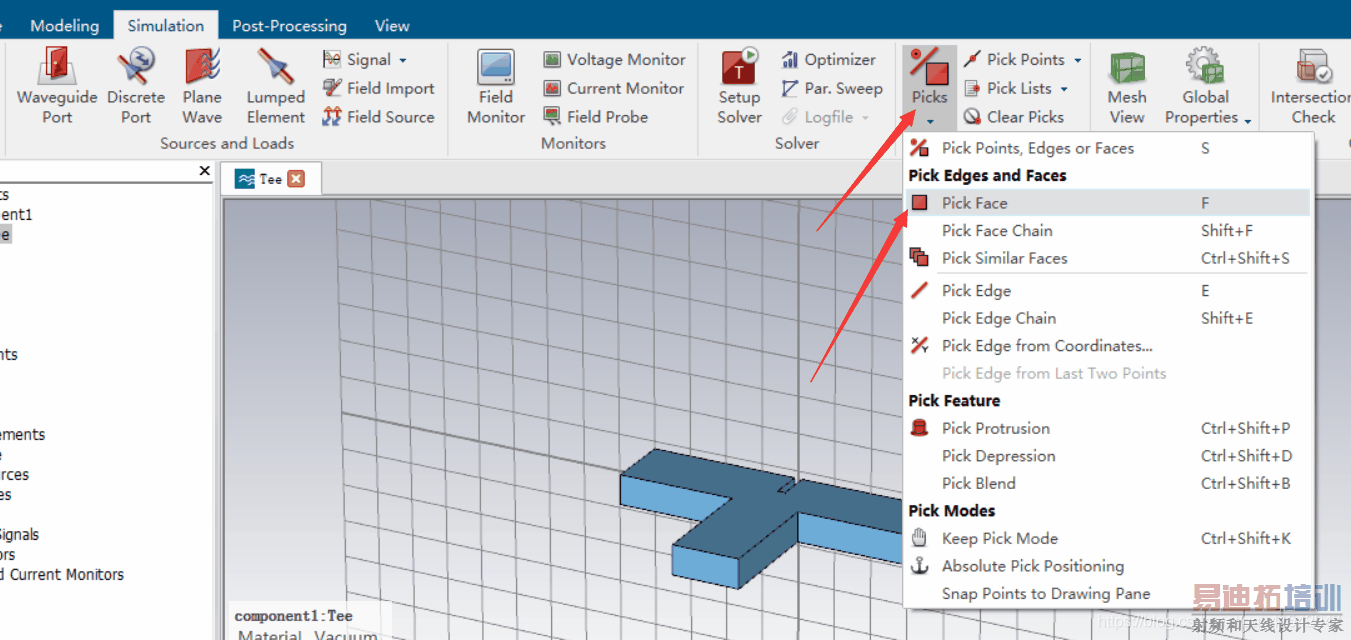

1. 在 Simulation 中选择 Picks 进行操作：

2. 鼠标双击其中一个端口：

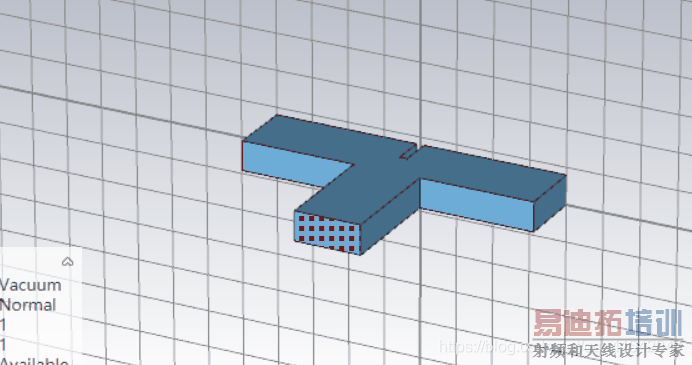

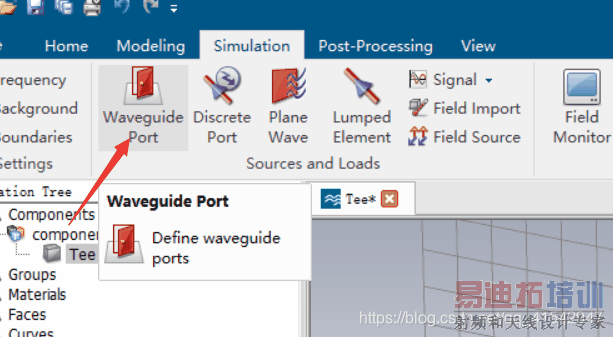

   后点击 Waveguide Port：

   默认点击 OK ：

   在导航树中的 Ports 下就会显示一个端口：

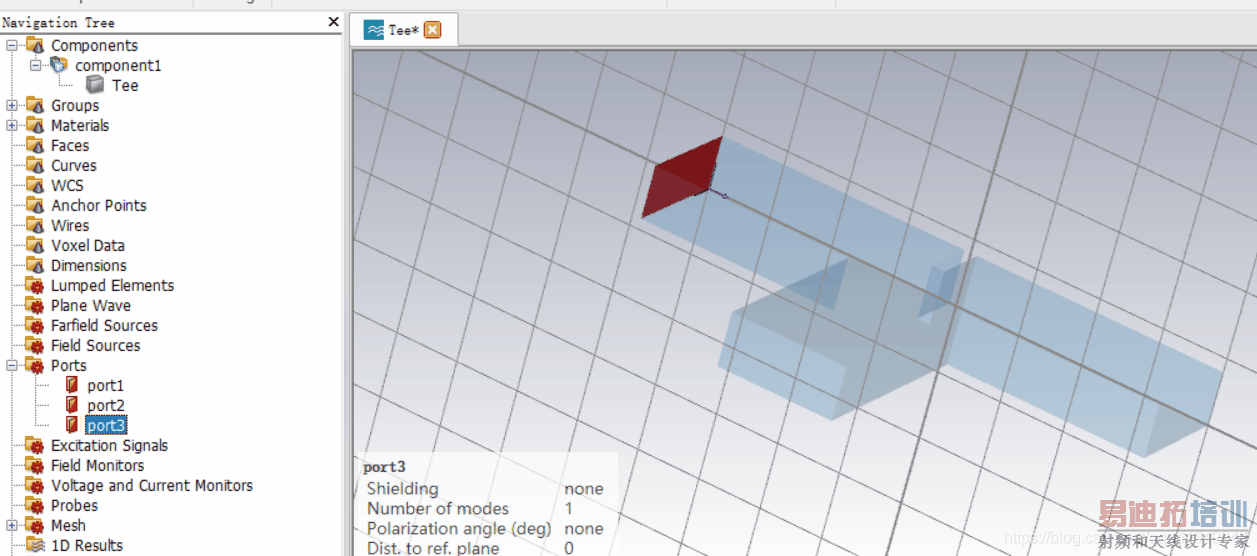

3. 设置其他端口（和前面步骤一样）：
