CST微波工作室学习笔记—5.设计建模基本操作1

这是学习李明洋老师《CST微波工作室入门与详解》视频培训课程期间的学习笔记，记录我的CST微波工作室的学习过程。

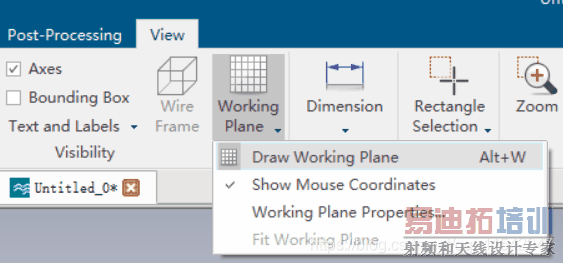

1.绘图平面和坐标轴

1. Draw Working Plane —— 显示或隐藏绘图平面


2. Show Mouse Coordinates —— 显示或隐藏鼠标当前指示的位置

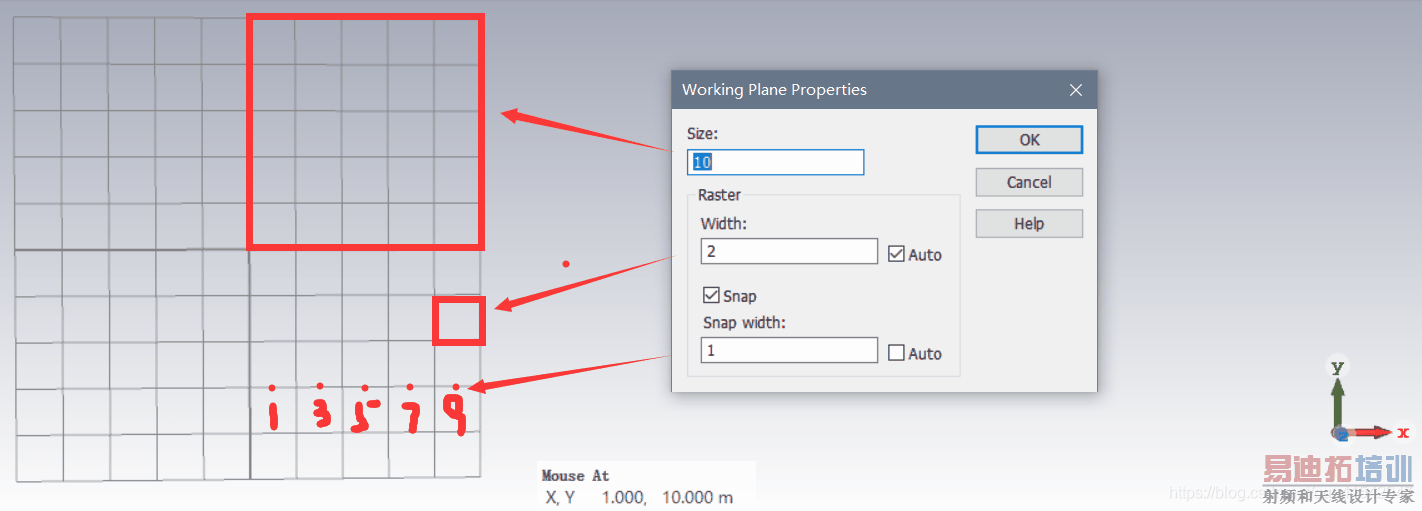

3. Working Plane Properties —— 设置绘图平面的参数
   snap width —— 是用于设置绘图平面的精度，将栅格更细分

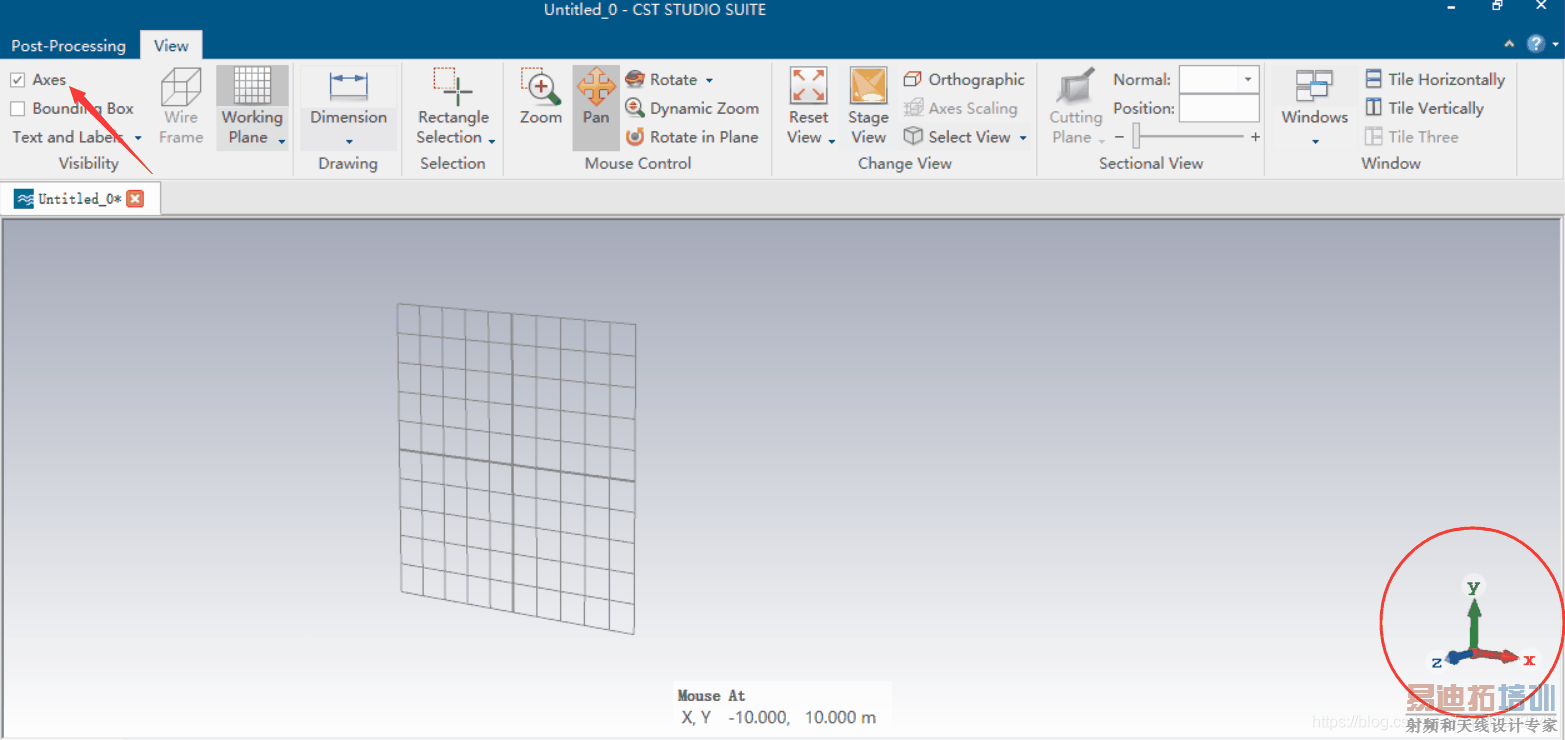

4. Axes —— 显示或隐藏坐标轴(打勾时为显示坐标轴)


2.创建模型的基本操作

方法一：

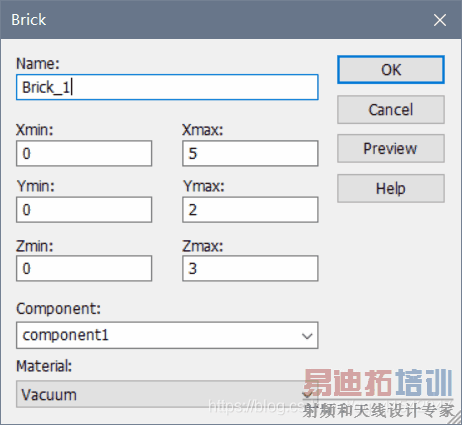

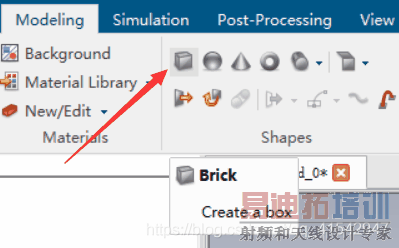

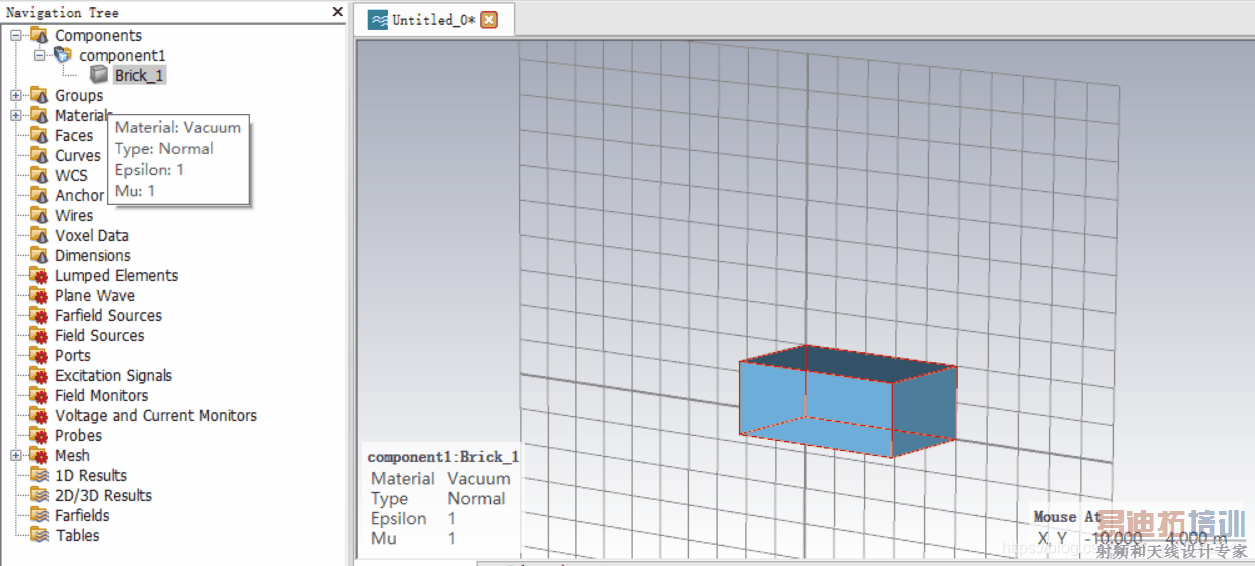

1. Modeling 命令下选择一个模型（这里选择 Brick ），通过双击鼠标左键在绘图平面上绘制出大致模型，在弹出的 Brick 窗口中精确地修改模型的参数（可自行设置参数）





方法二：

1. Modeling 命令下选择一个模型（这里选择 Brick ），通过Tab键设置模型的坐标来建立模型
   第一次按Tab键，输出坐标：

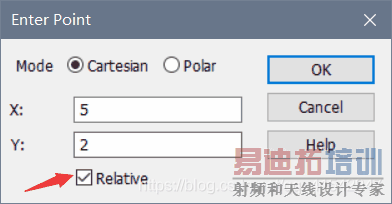

   第二次按Tab键：（勾选Relative为相对坐标，否则为绝对坐标）

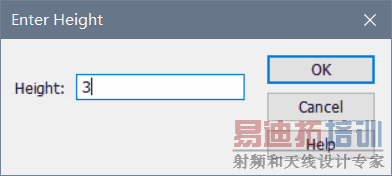

   第三次按Tab键：

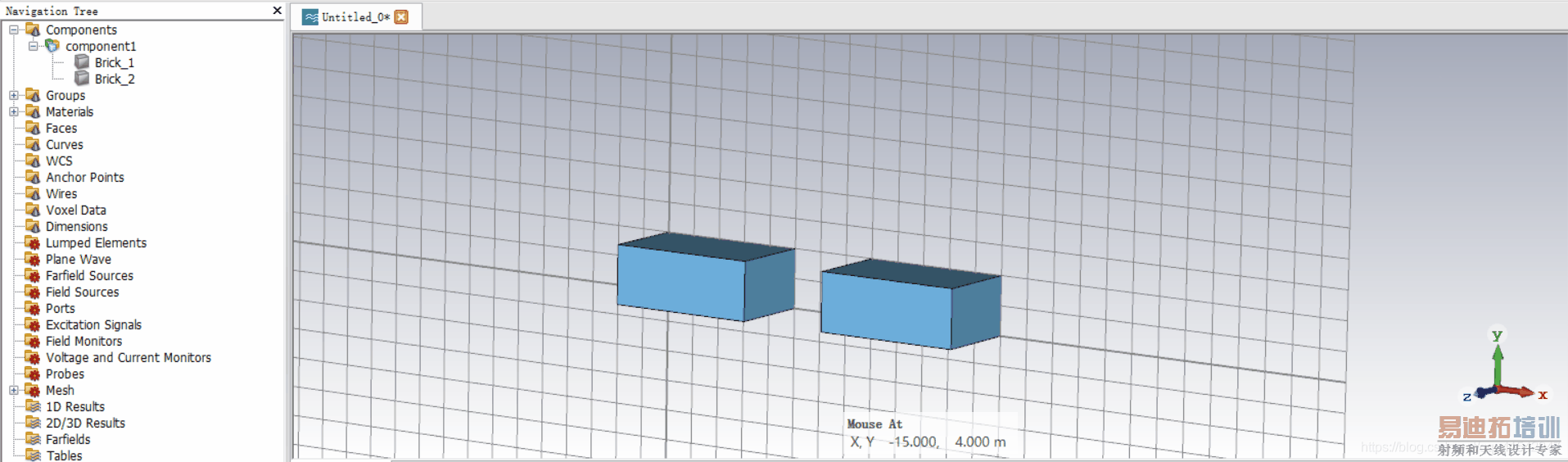

   此时已经建立了一个新的模型 Brick_2 (可以在对话框中修改参数)：
