实用EMI噪声对策讲座(10) 电源的噪讯
录入：edatop.com 点击：
AC电源线是噪讯最佳传递路径，尤其是AC电源线经常与各种电子机器连接，其结果造成接受来自电子机器的噪讯，此外AC电源线也会以强大的天线效应撷取放射噪讯，因此电子机器必需防止来自AC电源线的噪讯。反过来说电子机器会送出噪讯，该噪讯对策也非常重要。
事实上AC电源噪讯与一般噪讯一样，一般模式（common mode）属于支配性，该对策非常重要。噪讯以外例如AC电源的质量问题，会引发与噪讯一样的障碍，广义噪讯上必需设法消除。

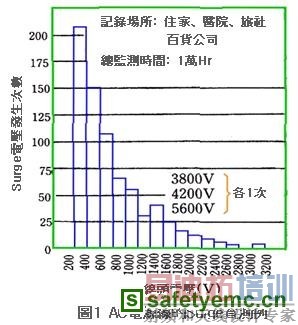

图1是侵入一般AC电源线的surge实测例，由图可知提供AC电源的电子机器必需作surge对策。

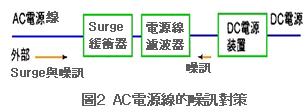

AC电源噪讯对策的基本，是杜绝AC电源噪讯进入电子机器。图2是一般AC电源线的噪讯对策结构。图中的电源线滤波器具备两种功能，分别是过滤来自外部的噪讯，同时防止电子机器内部的噪讯流出外部。电子机器是噪讯的被害者，同时也是加害者，它会对其它电路造成噪讯妨害，VCCI就是针对电子机器规范噪讯，VCCI同时还规范电子机器从AC电源线泄漏的噪讯。
噪讯对策组件
AC电源线滤波器广泛被使用，AC电源线滤波器简称为「电源线滤波器」。图3是AC电源线滤波器的电路例，由图可知主体是一般模式（common mode）用滤波器。图3（a）~（d）的C2是电容器，C3是一般模式用滤波器，（a）、（b）、（e）的L虽然是变压器（transformer）形式，不过实际上它是扼流圈（choke coil）（电感），因此称 它为一般模式扼流（common mode choke）。一般模式扼流对一般模式具有很大的阻抗（impedance），不过对标准模式（normal mode）却只有一般特性，它并不会使一般模式的信号衰减，而是抑制标准模式的信号噪讯。
利用电容器消除一般模式的噪讯，必需将两个电容器的中点接地，同时制作可以使一般模式噪讯折返发生源的通道，如果电容器未接地就没有效果，不过一般模式扼流即使未接地，同样具备可以阻碍一般模式噪讯的效果。
