一种通用、低成本的KVM over IP控制器的设计方案
录入：edatop.com 点击：
引言
KVM是Keyboard（键盘）、Video（显示器）、Mouse（鼠标）的缩写，常特指KVMSwitch（控制器），即多台计算机的标准I/O口连接到一台KVMSwitch上，通过切换开关，共享Switch上连接的一套键盘、显示器和鼠标，以简化资源配置和操作，实现一对多的控制，在计算机房的管理和维护中得到了大量的应用。但由于是电缆连接，使用距离受限，影响了这种模拟KVM的控制范围和扩展性。
KVMoverIP，通常又简写为KVMoIP，也称为数字KVM.它是从本地计算机上采集视频信号，经过模数转换成为数字信息，压缩成IP包后，通过互联网或专用网络进行传送，远程控制台收到IP包后，将其解包、转换，在控制台的屏幕上呈现；管理人员据此操作控制台的键盘、鼠标，发出的一系列控制命令由控制台组合成IP包，经过网络再回送到本地侧，解包后还原为键盘鼠标信号，从而让本地计算机执行相应的动作，实现了远程控制。
1 基于TI达芬奇技术的KVMoIP设计
KVMoIP的产品形态主要有外置式和内置式两种。

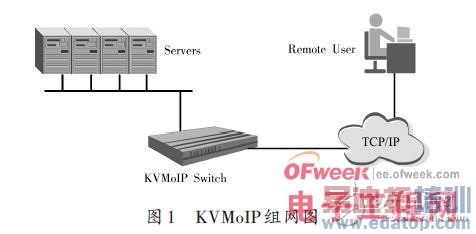

图1是外置式KVMoIP的典型组网示意图，一方面通过线缆把各本地端的KVM信号接到控制器，由控制器进行信号的处理和转换，最后提供网口供远端用户使用。图1中示意的是菊链式KVMoIP切换器，对于已有的模拟共享式KVM切换器，为保护投资，也可以外接IP接入模块来进行KVMoIP的功能扩展，以节约成本。

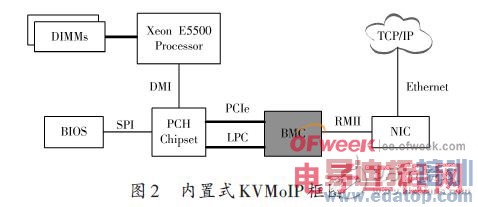

内置式KVMoIP是将该功能直接集成在计算机主板上，由主板上的BMC芯片（如ASPEED公司的AST2050）来实现。如图2所示，基板管理控制器（Base-board Management Controller，BMC），通过LPC总线和PCIe总线接到Intel Xeon芯片组的桥片PCH上，BMC除了支持智能平台管理接口（IPMI）规范实现硬件资源的监控管理外，还提供KVMoIP的功能。
与传统的模拟式KVM相比，KV MoverIP具有不受距离限制的优点，实现了任意时间、任意地点的管理访问。另外，和一些流行的远程控制软件PcAnywhere、Radmin等相比，KVMoIP有着更独特的强大功能，如BIOS级的存取，带外管理不受限于设备的运行状态，与被监控设备的操作系统和硬件平台无关。因此，KVMoIP具有良好的通用性和可扩展性，在互联网数据中心IDC、通信网络操作中心NOC等环境领域得到了广泛应用，可以说KVMoIP已经是当今IT架构中重要的组成部分之一，已成为计算机远程管理的必然趋势。
