探访华强PCB工厂:高品质PCB板炼成记

录入:edatop.com     点击:

  显影后的裸露铜面需进行二次镀铜,以达到客户所要求的铜厚。在镀完二次铜的表面镀上一层锡保护,作为蚀刻时的保护剂。

  蚀刻时,PCB板浸入到药液中,裸露的铜被药液侵蚀,形成内层线路图形,再用强碱把保护铜面的干膜剥掉,露出线路图形。裸露的铜面需进行二次镀铜,以达到客户所要求的铜厚。在镀完二次铜的表面镀上一层锡保护,作为蚀刻时的保护剂。

探访华强PCB工厂:高品质PCB板炼成记(多图)

  蚀刻好的PCB板

  蚀刻完毕的PCB板需要进行AOI(自动光学检测),通过光学反射原理将图像回馈至设备处理,与设定的逻辑判断原则或者资料图形相比较,找出短路点、断路点以及污迹点的位置,提高PCB板的合格率。

探访华强PCB工厂:高品质PCB板炼成记(多图)

探访华强PCB工厂:高品质PCB板炼成记(多图)

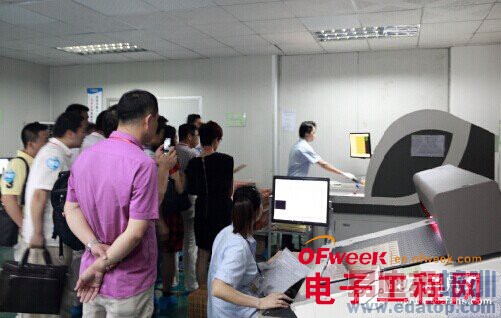

  众人观看AOI设备作业

  PCB板的阻焊层,俗称"绿油",这层油墨覆盖了除焊盘意外的线路,可以在PCB板的使用过程中避免焊接断路、延长PCB使用寿命。为了便于肉眼检查,故于主漆中多加入对眼睛有帮助的绿色颜料,除绿色外,还有黄色、蓝色、白色、黑色等颜色。

探访华强PCB工厂:高品质PCB板炼成记(多图)

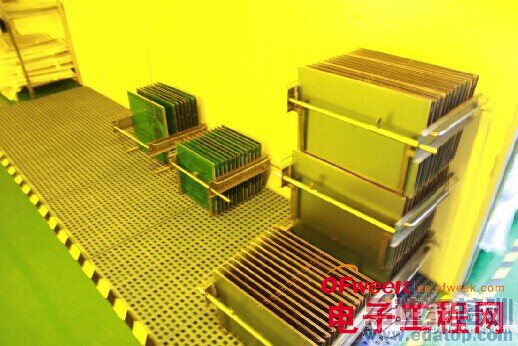

  PCB板整齐地码放在一起

探访华强PCB工厂:高品质PCB板炼成记(多图)

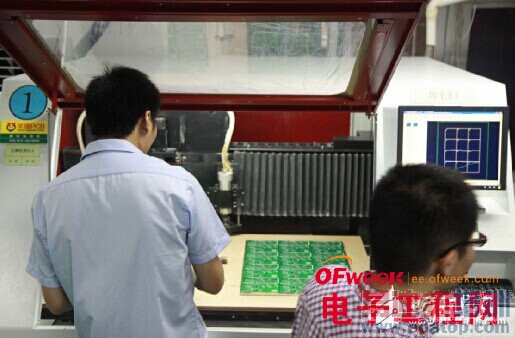

  锣机将整板切割成小板

探访华强PCB工厂:高品质PCB板炼成记(多图)

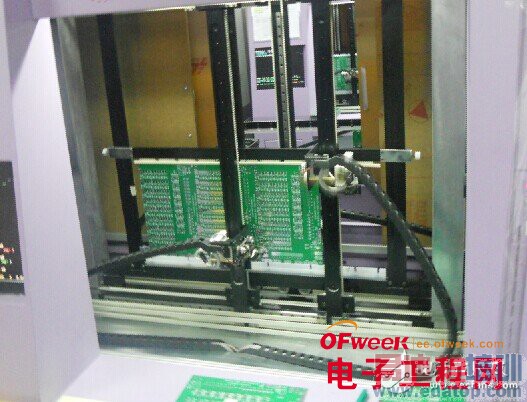

  PCB板飞针测试,检查板子是否有短路或者短路

  飞针测试,不需要制作昂贵的治具,用两根探针做x、y、z轴的移动来逐一测试各线路的两端。其优点包括:快速测试开发,成本较低,转换灵活,以及在原型阶段为设计人员提供快速的反馈。通过之前AOI和飞针测试的双重把关,能保证PCB板100%的合格率。

探访华强PCB工厂:高品质PCB板炼成记(多图)

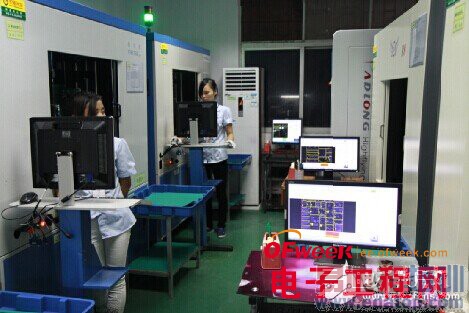

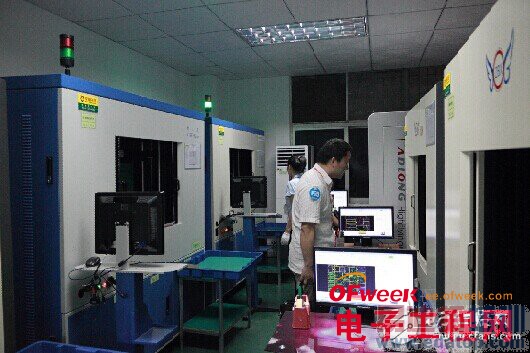

  工作人员正在操作设备

探访华强PCB工厂:高品质PCB板炼成记(多图)

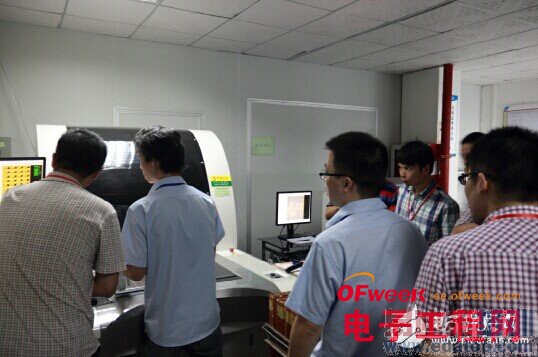

  来宾观察高速测试机作业

探访华强PCB工厂:高品质PCB板炼成记(多图)

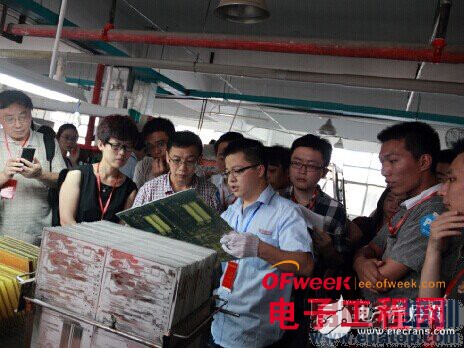

  众人观察PCB板

探访华强PCB工厂:高品质PCB板炼成记(多图)

  众人认真聆听工程师解说PCB板的制版流程
