探访华强PCB工厂：高品质PCB板炼成记
录入：edatop.com 点击：
( 作者：孔令双)
移动互联时代下的今天，手机、平板等电子产品已成为人们日常生活中的"标配"。在这形形色色的产品背后，一块常常被人忽略的PCB板发挥着奇妙的作用——各色元器件在板上互联互通，搭建出作用各异的模块、产品，让电子的世界充满无限可能。.那么，身为工程师的你，对PCB板了解多少呢？PCB板是如何制成的？先进制程工艺的秘密又在哪里？鉴此，5月30日下午，笔者跟随由电子元件采购员、工程师以及技术员组成的工艺观摩团前往华强PCB工厂，莅临现场一探究竟，了解PCB板背后的故事。
华强PCB是华强集团旗下华强聚丰公司三大业务之一，主要定位于2至16层精密电路板样板及小批量位主要目标市场。相比其他PCB工厂，华强PCB有五大优势：1、价格"优"，在线下单模式，合拼生产，让利于客户；2、交期"短"，系统管理，设备齐全，PCB制作进程可控；3、下单"爽"，网上下单，抛弃盖章、合同等繁琐流程；4、工艺"精"，设备精良，材料上乘，作业规范；5售后"优"系统化、专业化管理，五星售后服务。位于沙井的PCB工厂整洁开阔、采光效果极好，伴着PCB板在滚轮上传动的声响，笔者的走访旅程就此展开。
入眼的第一印象，是各项工作正忙碌而有序的进行着。工作人员首先带领众人参观PCB工艺流水线，并逐一为大家讲解制作流程。
在PCB产业里，华强PCB是您最值得信赖的品牌供应商

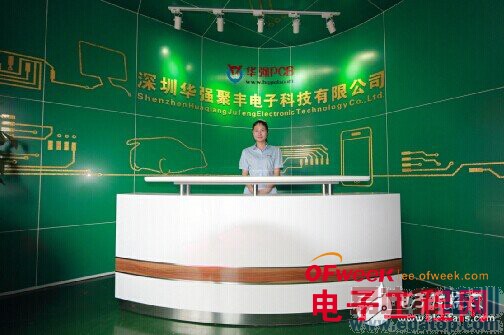

工作人员致欢迎辞

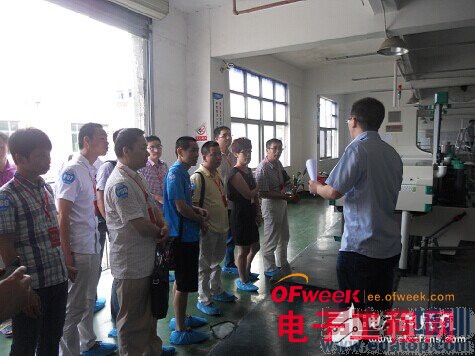

工作人员带领来宾参观PCB生产线
开料是制作PCB板的第一步，依据制前设计规划要求，将基板裁剪成所需要的尺寸，避免板边毛刺影响品质，裁切后要进行磨边，圆角处理。开料之后，用钻孔机钻出层与层之间线路连接的导通孔。钻孔完毕，PCB通过化学沉积的方式，表面沉积上厚度为20-40微英寸的化学铜。沉铜之后，PCB板需镀上200-500微英寸厚的铜以保护20-40微英寸厚的化学铜不被后制程破坏造成孔破。

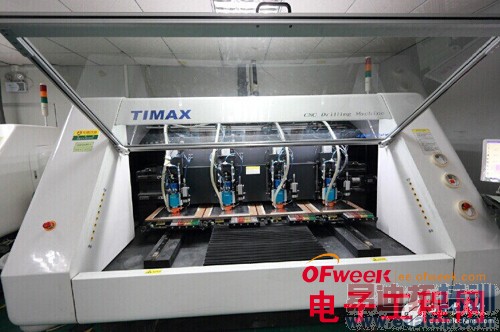

钻孔机正在给PCB板打孔
线路是如何覆盖在铜板上的呢？在暗房中，工作人员将PCB电路图打印在胶片上，经光线照射作用将图像转移到感光底板上，透光部分发生光聚合反应，不透光部分不发生反应，显影时发生反应的部分不能溶解而保留在板面上。显影时，用碱性溶液将未发生聚合反应的干膜冲洗掉，发生聚合反应额干膜则保留在板面上作为蚀刻时的保护层。

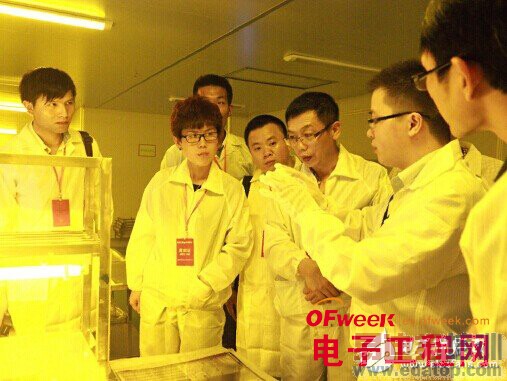

工作人员在暗房中介绍显影设备
来访嘉宾全神贯注地听着

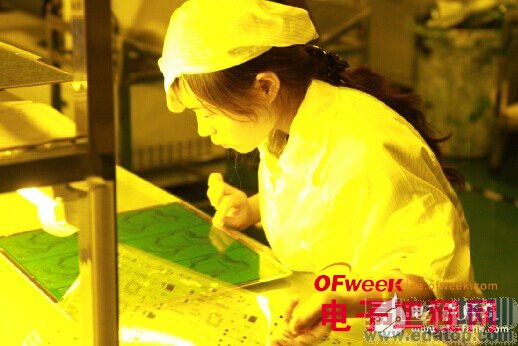

工厂工人心无旁骛地工作
