IUNI U2采用了一颗1600万像素LARGAN M8定制摄像头，拥有1/2.3英寸的超大感光面积，这就意味除了能拍摄出足够清晰的照片同时还能很好的抑制噪点的产生。该模块由SUNNY(舜宇)代工，SUNNY(舜宇)是一家摄像头模组制造厂商。
机身震动模块特写
前置摄像头模块部分用一块胶布固定在主板上，右侧为手机震动模块。
400万像素超感光(UltraPixel)摄像头
IUNI U2的前置摄像头采用了与HTC One相同规格的400万像素超感光(UltraPixel)摄像头，拿其他厂商旗舰机型的主摄像头当前置，在业内还是尚属首次，该摄像头模块同样来自SUNNY(舜宇)代工。

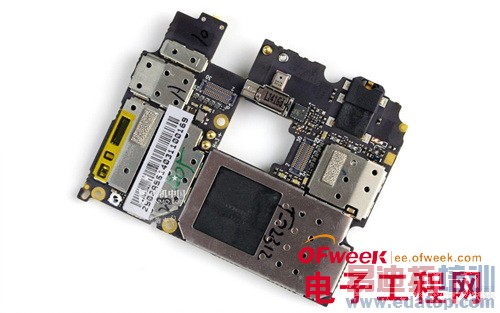

主板覆盖有屏蔽罩
从图中我们可以看到IUNI U2的主板上多处覆盖有屏蔽罩，并且遗憾的是除了尔必达(ELPIDA)芯片上的屏蔽罩可以拆卸之外，其他部分都焊死在主板上，无形中也增加了后期的维修难度。

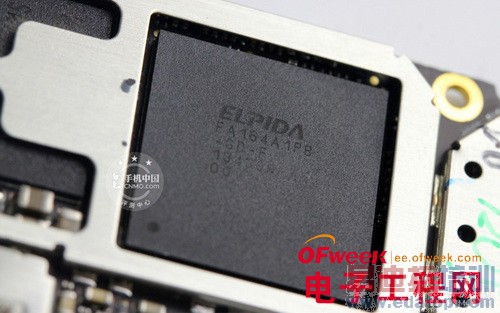

尔必达(ELPIDA)芯片组特写
尔必达(ELPIDA)2GB RAM(32GB版为3GB)+高通骁龙800四核处理器芯片组。

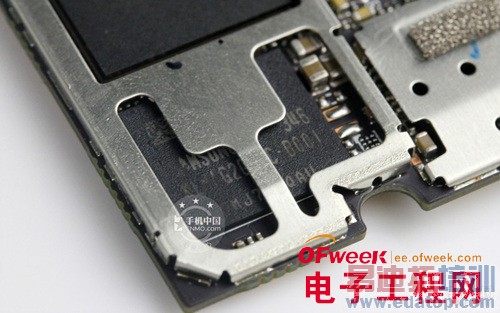

16GB三星闪存芯片特写
16GB三星闪存芯片特写，同样覆盖着与主板焊死的屏蔽罩。

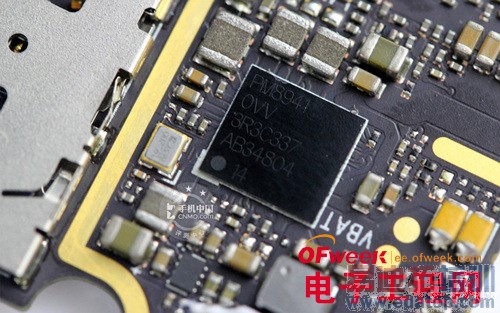

高通PM8941电源管理芯片
主板另一面的高通PM8941电源管理芯片。
高通PM8841的IC芯片
高通PM8841的IC芯片特写。

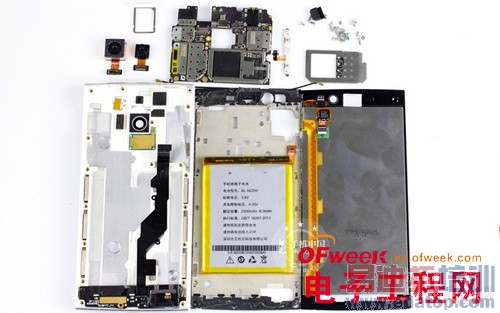

总结：
由于主板部分的多数屏蔽罩都与主板之间焊死，所以最后我们的拆解就智能进行到这里。IUNI U2的机身内部布局较为工整，做工精良，机身内部各个部件集成度较高，也正是因为采用了这样的设计，所以对于后期的维修来说也是难度较高，最后想提醒大家的是在条件有限的情况下，并不建议大家私自拆解类似金属一体机身的机型。
