R&S紧凑型宽带功放的新功能

录入:edatop.com     点击:

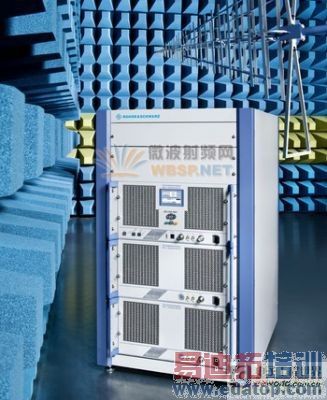

罗德与施瓦茨公司在R&S 宽带放大器产品系列上增加了一些新的功能,使之成为更优化的一体式解决方案。集成的射频输出切换开关和取样端切换开关大大增强了它的应用能力,无需外部配置单独的开关矩阵。现有第三方的放大器也可以集成到R&S BBA100系统中。模块化设计使得用户能按照其应用要求来选择相应的功能组合成一个紧凑的EMC宽带放大器系统。R&S BBA100是测试实验室以及在电子产品和汽车行业EMC应用的理想选择。

R&S BBA100内置新型射频开关让用户能够体验到一个更紧凑的放大器系统 —— 无需外部开关矩阵或单独的系统控制器。现在的R&S BBA100自身已经可以执行这些外部仪器的功能,在内置射频输入开关的基础上又新增加了射频输出切换开关和射频取样开关。新的射频输出开关可用于施加射频信号到各种负载,如电磁钳或天线。该开关现有2:1(两个输入,一个输出)和1:2(一个输入,两个输出)两个版本可选,也可以根据需要进行级联。射频通道的设置被选中后可自动实现开关动作。新的取样开关的设计主要针对多频段应用的系统。当选中某一频段后,取样开关自动切换到正确的取样信号(前向和反向功率)的端口。这样,当测试频段变更时,用户无需再反复断开和重连不同的取样端口到测量设备,如:功率计和频谱仪,这大大方便了它的使用。

R&S BBA100现在也可以整合最多两台外置的第三方放大器。它内置的控制器确保整个系统的协调操作。这使得用户能够一步一步轻松地扩展现有的放大器系统,而且可重新利用已买的放大器。

    远程控制方面,放大器系统现在提供了一个USB端口以及GPIB,以太网和光纤以太网。因此,用户有多种方法将R&S BBA100接入不同的拓扑网络。

R&S BBA100可提供以下新选件:R&S BBA- B120 2:1或1:2 射频输出切换开关,R&S BBA- B142射频取样端口的切换开关,R&S BBA- B131外部放大器集成选件和R&S BBA- K102 USB远程控制。

罗德与施瓦茨公司
    总部位于慕尼黑的罗德与施瓦茨公司,是国际上著名的跨国公司,活跃于测试与测量,信息技术与无线通信领域,其子公司和代表处遍及世界70多个国家,公司依靠所拥有的广泛的专有技术和员工旺盛的创新精神,在涉足的各个领域中都处于技术领先者的地位。
当前R&S活跃于下列领域:测试与测量 - 移动无线电 - 集群通信 - 无线电通讯 - 情报搜索 - 频谱监测 - 天线 - 信息技术安全
