WIFIEVM低的根源

录入:edatop.com     点击:
请教各位资深工程师个问题,最近一个项目WIFIEVM测11g只有21左右,查看原理图发现大孔只有两个,第8层的电源线有两根(PA和LNA)挨太近没用地线隔开,增加到5个大孔,把两根电源线隔了就好了,请问下是电源线之间产生的寄生效应引起的吗?

PA的一般问题出现,多数是电源出了问题,首先必须检查电源部分

首先要明确,EVM是一个发射指标;
1.接收电源不干净,同时又与TX PA隔离不好,可能干扰会从LNA电源串到发射端电源,导致噪声叠加上去,一般这种干扰会作为相位噪声干扰更多,IQ星座图变模糊,最终导致EVM差。能否检查下RX的接收灵敏度也受影响?
2.参考时钟-XO或VTCXO等性能不好,即相位噪声大,频率误差大等,也会导致EVM变差。
3.TX通道包含参考时钟,IQ信号,后面的射频部分以及给其的供电等,有干扰也会影响EVM。
4.PA匹配不合理,线性差,存在AM-PM效应明显,也会值得EVM变差。
5.DSP部分--数字调制,波形整形部分如果有干扰,直接导致在源端输出波形变形大,肯定也不好--不过这部分在手机这块不常见。
目前想到的大概是这些。有些要具体问题具体分析,PCB layout时候最好用高通/博通/MTK的设计指导check一下,一些电容值要多少,靠近哪个pin位置,敏感线要求等,该注意的都注意了,基本上就不会有问题。

资深工程师处处有啊..

工程师,EVM越低越好。EVM矢量幅度误差!

3楼的分析很全面,资深工程师!

天下武功出少林 天下Bug出电源
电源不好甚么issue都会发生
尤其是PA电源
至于你说EVM变差 是否来自电源线的寄生效应?
电源线靠太近当然会有影响但不是来自寄生效应

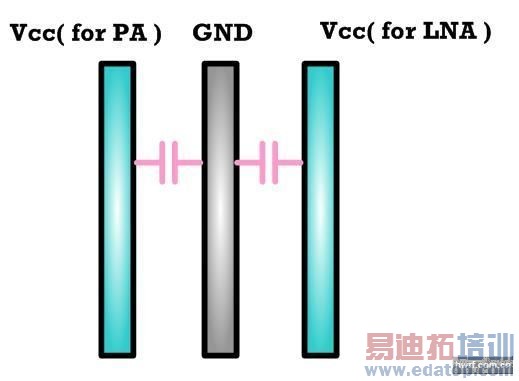

否则你隔了地线 那PA电源跟地线之间 一样还是有寄生效应啊

\

为啥与地线之间的寄生效应可以改善EVM
跟LNA电源之间的寄生效应 却让EVM变差?
所以电源线靠太近EVM变差不是来自寄生效应
而原因 3楼工程师已经讲得很清楚了
一般会在乎寄生效应的走线 多半是RF走线跟XO走线

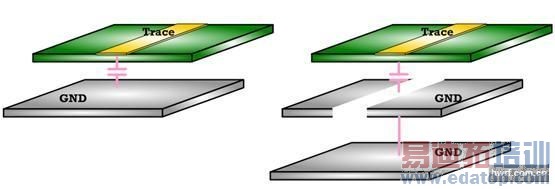

RF走线是怕寄生效应影响阻抗
所以有些Rx走线会挖空避免Matching调不动 导致灵敏度不好

\

XO则是避免寄生效应
影响负载电容值
导致Frequency/Phase error, EVM等问题

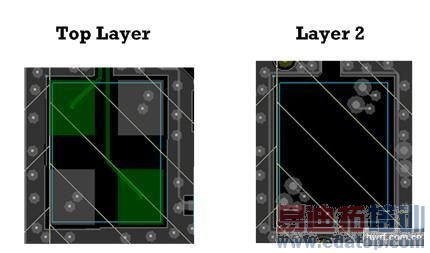

所以XO表层要净空 下层要挖空 道理在此

\

但若是电源线则是与GND之间越近越好可确保拥有最短回流路径
而关于EVM 小弟再补充几点好了
1.PA输入端的DC block 若收发器线性度不佳
引起的DC offset流入PA
会让PA线性度下降 所以要加DC block
2.XO的Placement 要远离PA 因为XO的震荡频率
很容易随着温度而有所飘移 而PA吃电凶 温度升高快若XO离PA太近
会导致频偏进而使EVM变差
3.SAW的Group Delay 也是一个很重要参数 若Group Delay过大
也会使EVM变差 当然 若RX SAW的Group Delay过大
也会影响灵敏度
4.RF走线要远离电源线 因为RF走线也会干扰电源线,
以时域的波形而言,其RF讯号会载在电源输出的波形上,
导致其波形上会有高频噪声,因此RF走线与电源线之间要互相远离。

\

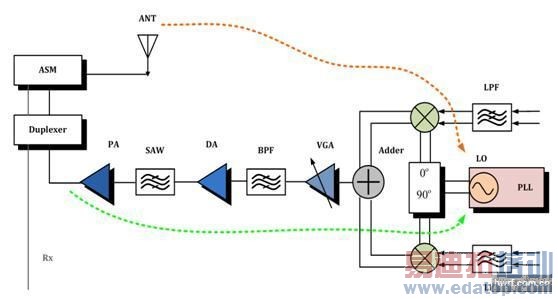

5.避免VCO Pulling
零中頻架构中,因为讯号的频率与LO相同,所以有可能会泄漏并造成干扰,
而整个发射路径中,最可能的泄漏来源为PA输出端与天线端,
因为PA输出端的能量最强,因此会以传导方式干扰VCO,而天线端则是会直接以辐射方式干扰VCO
这样会使调变精确度下降 EVM自然变差

\

所以Placement时,要将PA与Transceiver,
分别放置不同的Shielding,就是为了避免VCO Pulling

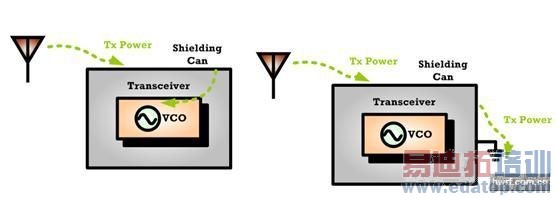

而Transceiver的Shielding Can要接地良好
否则其Shielding Can会因共振腔结构 扮演辐射体
将残留在Shielding Can上方的Tx Power发射出去打到VCO
但若接地良好即便Shielding Can上方残留Tx Power
也会流到GND

\

而XO走线要包好 虽然XO频率离Tx Power很远
(XO = 26 MHzTx Power = 2450 MHz)
但如上述
以时域而言Tx Power宛如高频噪声
会载在XO的波形上使其波形失真 导致调变精确度下降
而PA电源 要远离PA输出走线
避免RF讯号会载在PA电源输出的波形上,导致其波形上会有高频噪声,
进而使PA的AM-PM变差
当然VCO, PLL的电源也要远离PA输出走线
避免其波形上载有高频噪声,进而使调变精确度变差
而调PA的Load-pull 目的是提升PA线性度当然有助于EVM改善

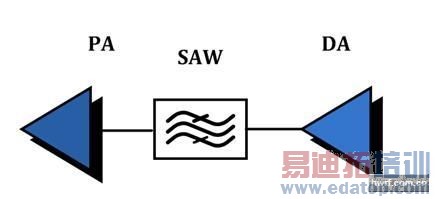

可是PA inut的Matching也很重要
因为PA input的Matching 等同于DA的Load-pull
若这部分没调好 导致DA线性度不佳 在PA输入端的EVM就已经不好了
加上PA是最大的非线性贡献者其PA输出端的EVM只会更差

\

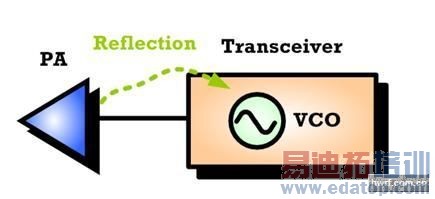

另外 若PA input的Matching没调好
可能会使一部分能量反射
打到VCO进而使调变精确度下降

\

因此调PA Load-pull无助于EVM改善时 不彷可以调一下PA input Matching
其他详细内容可参照

\

在此就不再赘述

楼上分析的很详细透彻,受教了
