求助，关于PA输出匹配对相位误差的影响

录入：edatop.com 点击：

各位工程师，小弟最近遇到一个问题，为了调其他指标，在pa输出加了一个对地的电感，
结果问题解决得同时，造成了，低压状态下，512信道相位误差严重超标。
现在问题已经解决，但是不是太清楚为什么会这样？
1。为什么低压下出问题
2。为什么调pa的输出匹裴对相位误差造成么大的影响
先谢过了

你发一个仪表截图上来看看，先？

公司信息安全比较严格，考不出来。
我测过，在相位误差超标的时候，pa负载失配了。但是而且低信道失配比较严重，
但是为什么低压出问题。看PA资料，高低压下匹配点悲并不大哦

调整PVT曲线的ramp up让其有一个突起，会在低压状态下得到改善

同样输出有接地电感时常压相位误差就不超标？

功率有问题

pvt 有问题

1.

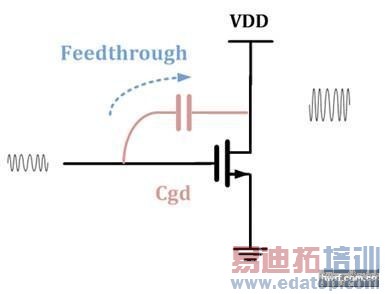

放大器在闸极与汲极之间，
会存在一个既有的寄生电容，又称为米勒电容，
即Cgd。当电压极低时，其Cgd会变大。

上式是Cgd的容抗，当Cgd变大时，则容抗会变小，
因此部分输入讯号，会直接透过Cgd，由闸极穿透到汲极，
即上图中的Feedthrough现象，导致输出讯号有严重的失真，
换景说低压时其PA的线性度会下降
导致AM-PM变差因此相位误差Fail
2.这有两种解释
第一个PA的输出匹配
即PA的LLoad-pull
加对地电感 => Load-pull变了 => PA线性度下降 => AM-PM变差 =>相位误差Fail
第二种
加对地电感 => PA output的反射变大 => 进而干扰到VCO =>相位误差Fail
而干扰VCO的路径多半两种

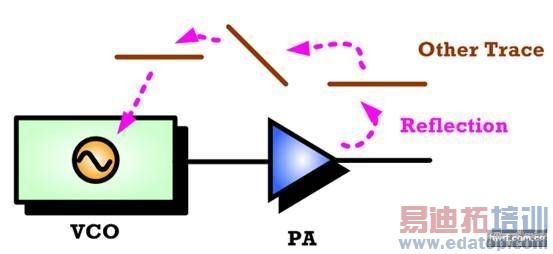

一种是PA output的反射Couple到邻近的Trace
再间接Couple到VCO的邻近Trace
最后再Couple到VCO

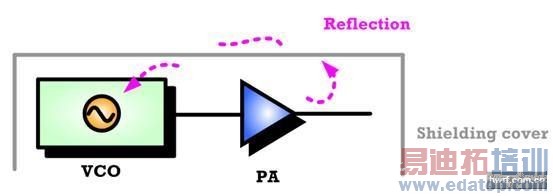

另一种是PA output的反射Couple到Shielding Cover
若Shielding Cover与Shielding Frame接触很紧密
则残留在Shielding Cover上的PA output反射讯号
会通通被流到地
但是若Shielding Cover与Shielding Frame接触没有很紧密
则此时Shielding Cover + Shielding Frame
宛如一个共振腔结构
会把残留在Shielding Cover上的PA output反射讯号
辐射打到VCO
