大家来谈谈带阻滤波器（点阻）吧
录入：edatop.com 点击：
最近需要做个带阻滤波器。点频抑制，频率小于1G，抑制到30db以下。
不知道大家一般用什么结构实现。我用四分之一波长开路的结构，因为谐振器之间间隔很大（四分之一波长），弄下来体积会很大，求教大家带阻，或者点阻一般采用什么结构？
不知道大家一般用什么结构实现。我用四分之一波长开路的结构，因为谐振器之间间隔很大（四分之一波长），弄下来体积会很大，求教大家带阻，或者点阻一般采用什么结构？

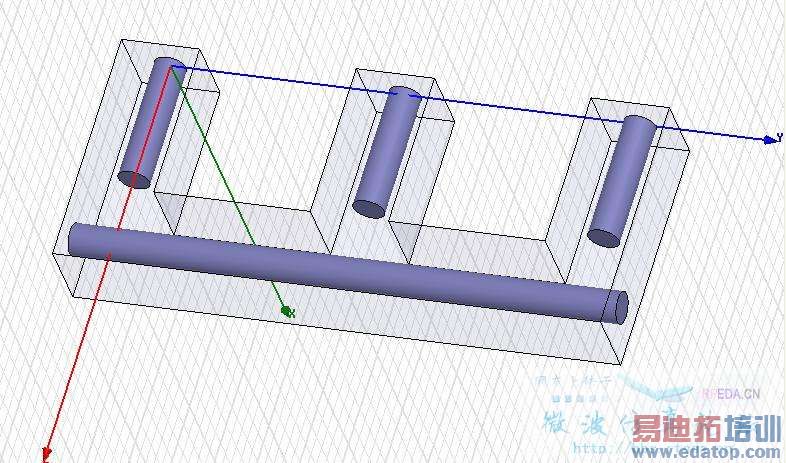

是这个结构感觉体积太大了 相邻腔之间是四分之一波长
这样应该可以，没错，要是做交叉耦合带阻的，得要先计算吧
还有其他指标吗？比如：通带的要求等。如果只要求点频抑制，抑制达到30dB，那就太容易设计了吧
主要抑制那个点的，不过有体积限制的。通带不知道1.0好做吗 范围在0.52.5G 。
带阻没做过，大家讲讲吧
你这样定义通带是不正确的，抑制点在通带内，如何做到小于1dB?抑制点处至少就有30dB了，何谈通带1dB呢？
可以设计成微带线上开狭槽或马刺狭孔，嘿嘿！

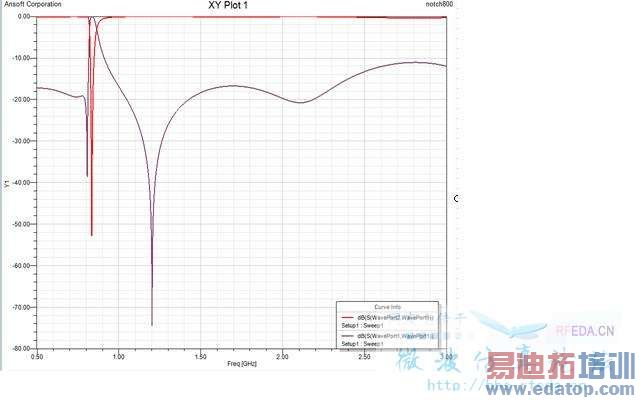

嘿嘿 我仿出来大体是这个样子s11还没有调下去，体积太大 。
在实际加工中，带阻滤波器中间的那条传输线貌似比较长 ， 怎么跟腔体固定好一点啊
