请教一个滤波器设计抑制二次谐波的问题

录入：edatop.com 点击：

最近在设计一个阶梯型的微带滤波器，具体实现的功能是：中心频率为8GHz，主要抑制4GHz与16GHz的谐波。
通过一段时间的调试，始终无法抑制掉16GHz的谐波，希望有高手能指点一下如何改进！谢谢啦！

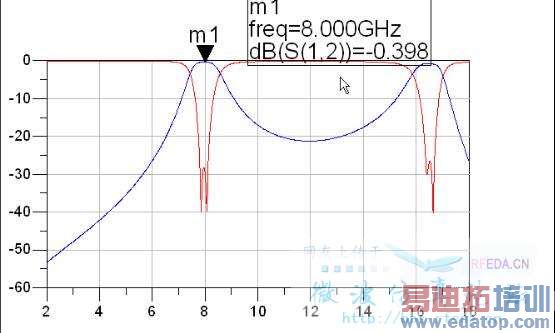

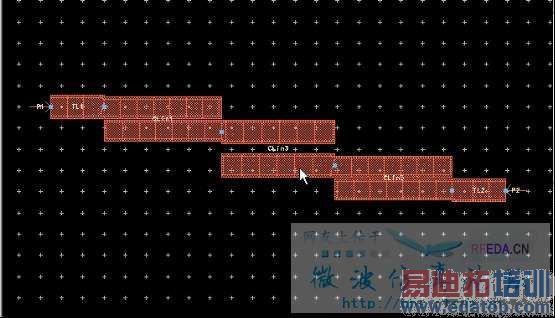

滤波器模型和仿真出的波形见下面的附图！

这种两端开路的二分之一波长谐振结构本身就是不能抑制二次谐波的，可以用一端开路一端短路的梳状结构试下

好的，谢谢啦，我试试！

换种结构吧，巧用1/4波长线是可行的

那你感觉用哪种结构最合适呢？

在输入输出加马刺狭孔，短截线什么的可以不？

不怎么懂先下下来看看

谢谢好资料啊

现在正在纠结这个问题，谢谢资料啊。

Cascade an "L-shape" Microstrip LPF in the front.
