CST微波工作室学习笔记—5.设计建模基本操作2

录入:edatop.com     点击:

8.改变视图

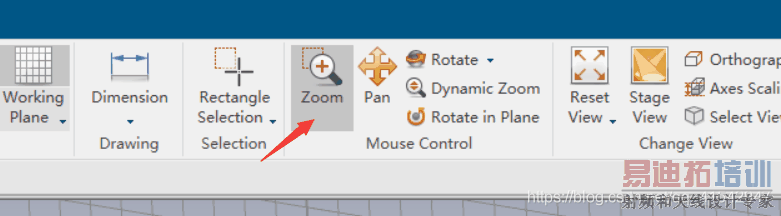

  1. 放大视图,View > Zoom ,在绘图平面按住鼠标左键,绘制一个虚线的矩形框,框内即为放大区域
    CST微波工作室

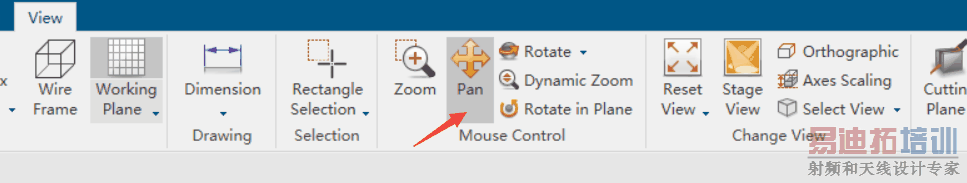

  2. 移动视图, View > Pan,在视图中按住鼠标左键可以移动视图
    CST微波工作室

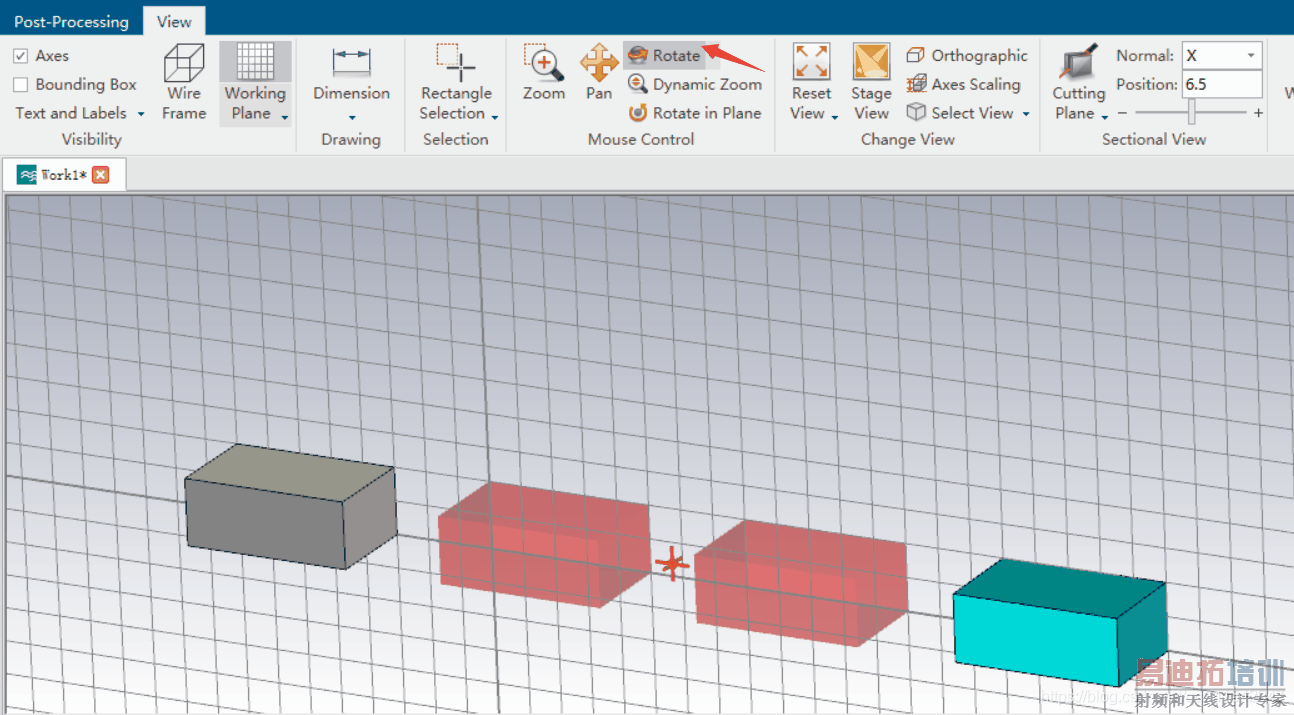

  3. 不同角度旋转视图,View > Rotate,在绘图平面按住鼠标左键可以任意角度旋转视图(快捷键Ctrl+鼠标左键)
    CST微波工作室

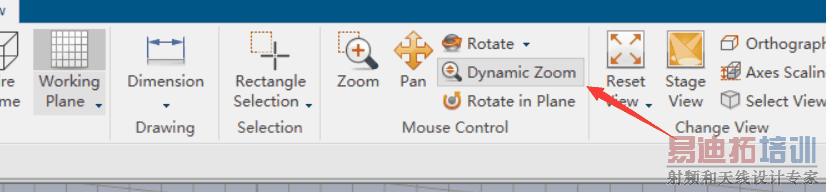

  4. 任意放大或缩小视图,View > Dynamic Zoom,按住鼠标左键,滑动鼠标即可实现放大缩小视图(快捷键:鼠标滚轮)
    CST微波工作室

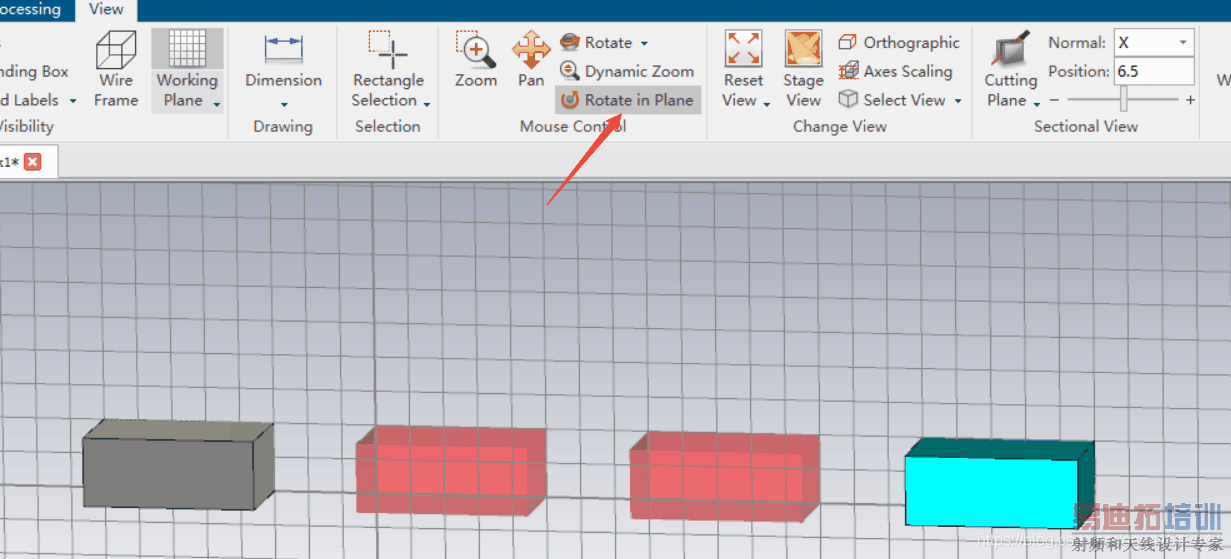

  5. 在平面内旋转视图,View > Rotate in Plane,按住鼠标左键,滑动鼠标可实现平面内旋转视图(快捷键:Shift+鼠标左键)
    CST微波工作室
  6. 可以使用快捷键和右下角状态栏中的命令也可以快速的操作

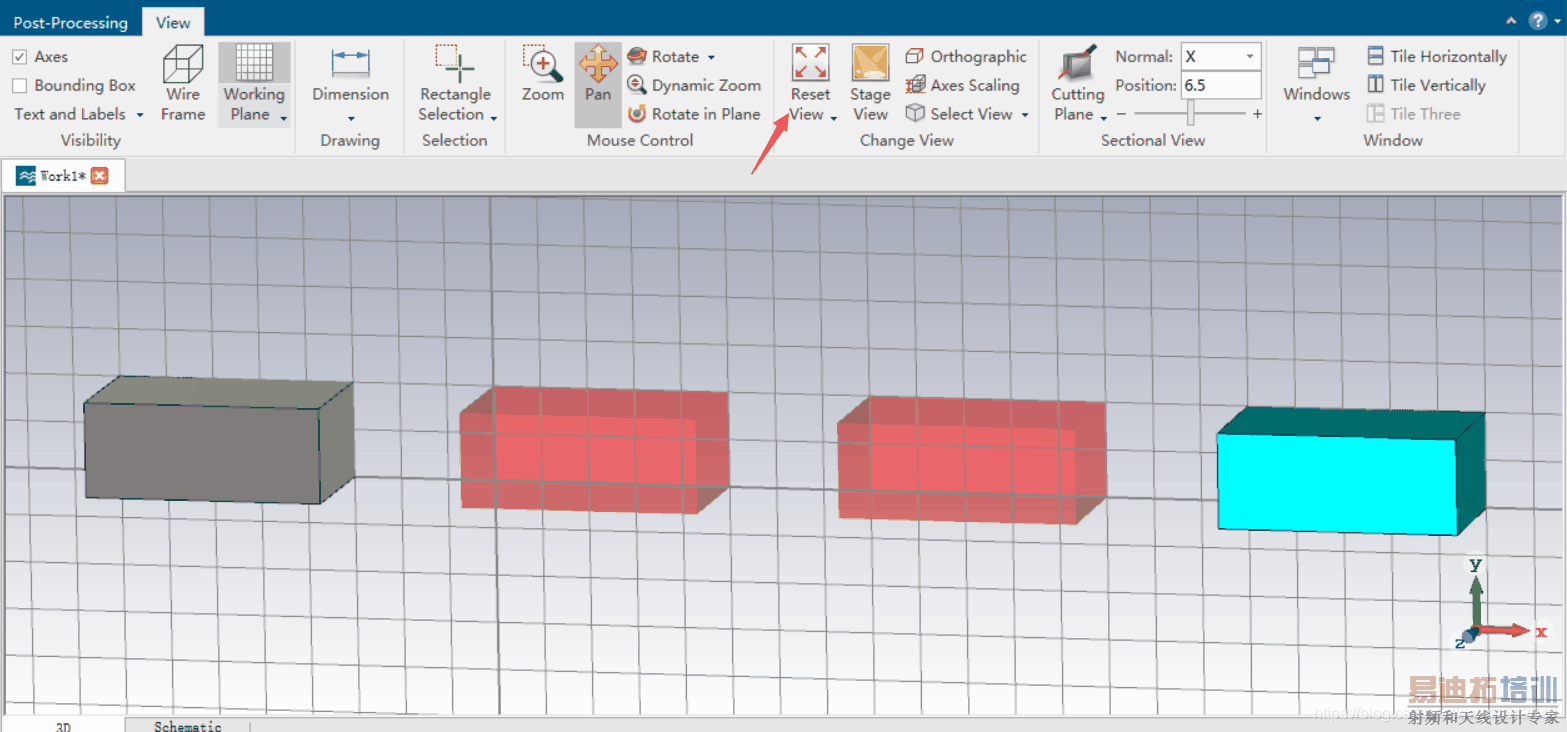

  7. 全屏显示绘图平面中的模型CST微波工作室

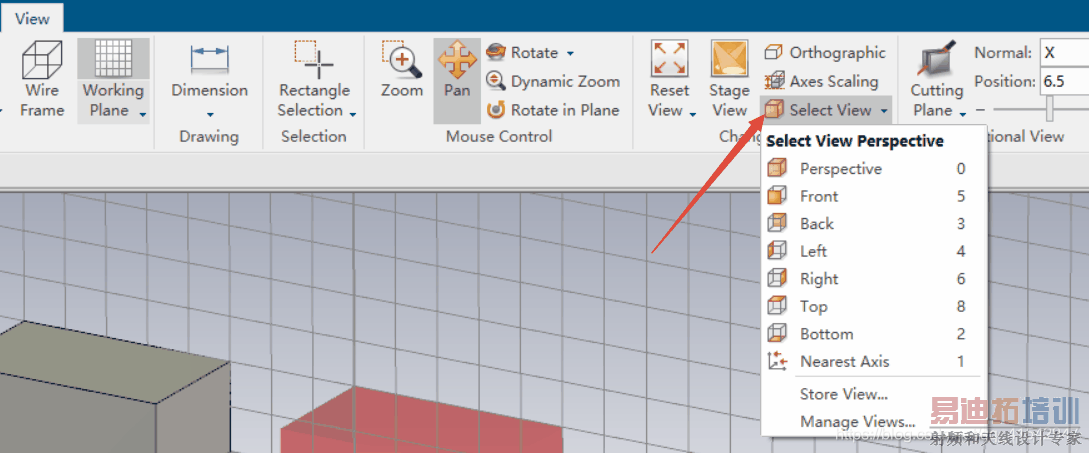

  8. 各种视角查看模型,分别有正视图,后视图,左视图等这里不一一演示
    CST微波工作室
  9. 观察剖面图,Nomal 是法线方向,Position是剖面的位置,在点击一次Cutting Plane 可以恢复视图
    CST微波工作室

9.CST微波工作室中的基本模型及其建模操作

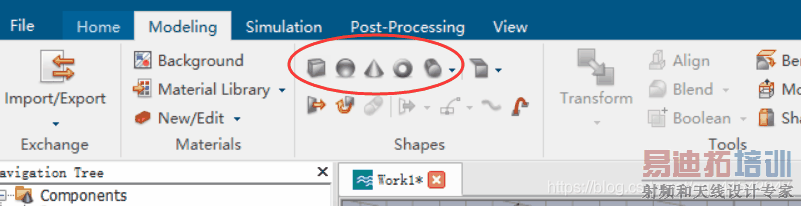

  1. 在 Modeling 菜单下选择创建的模型进行建模,有长方体、球体、圆锥体、圆环、圆柱体等常用模型
    CST微波工作室

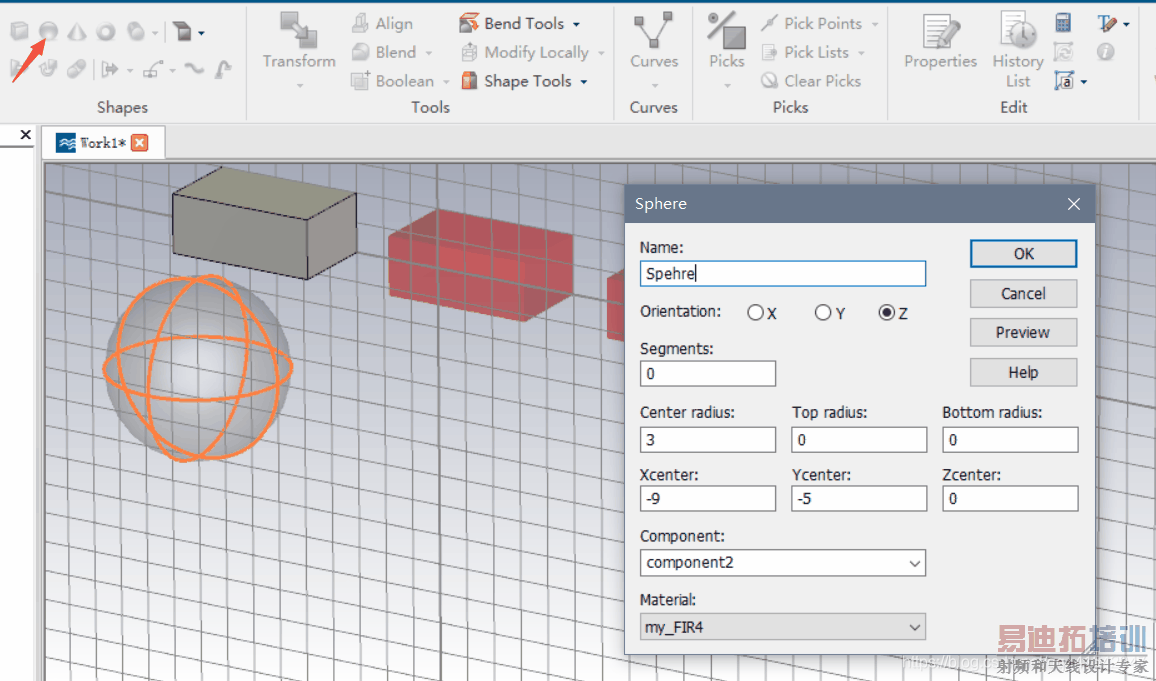

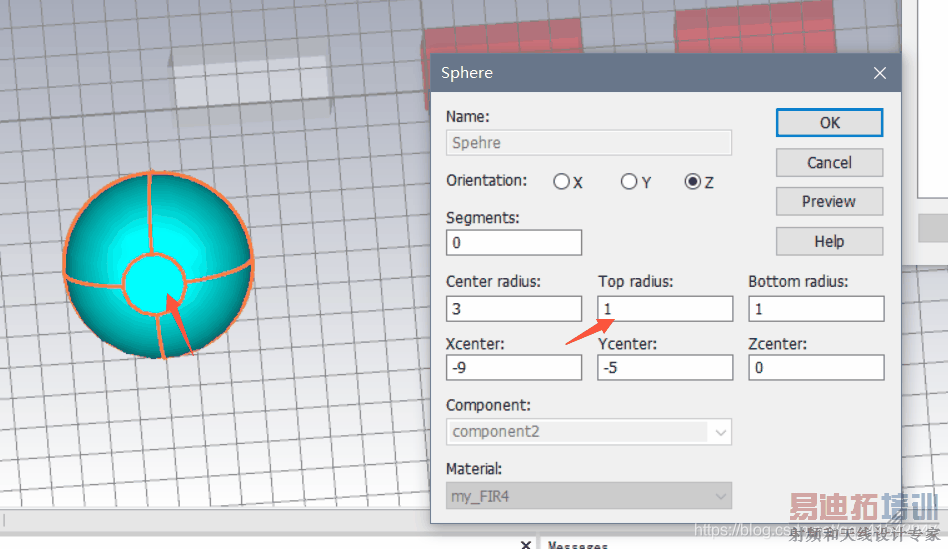

  2. 创建球体,选中球体模型,在绘图平面双击鼠标进行创建
    Center radius:球体半径
    Top radius:球体顶部半径(若有数值则削去)
    Bottom radius:球体底部半径(若有数值则削去,若都为0则为完整球体)
    CST微波工作室
    CST微波工作室

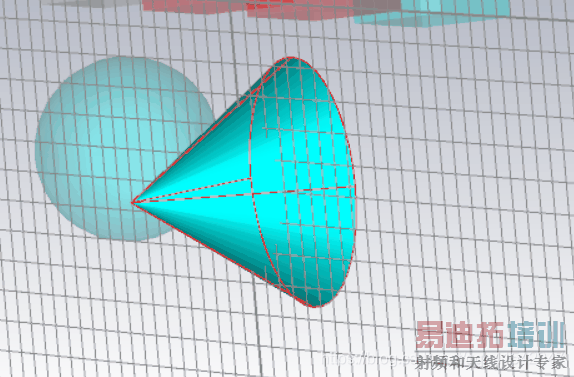

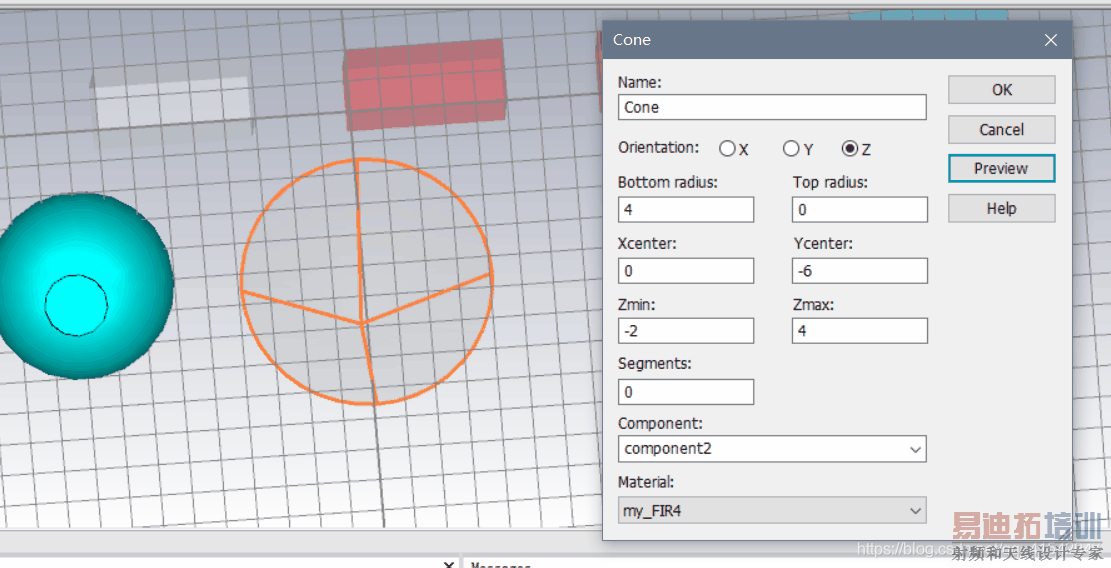

  3. 创建圆锥体,若Top radius不为0,则为圆台
    CST微波工作室
    CST微波工作室

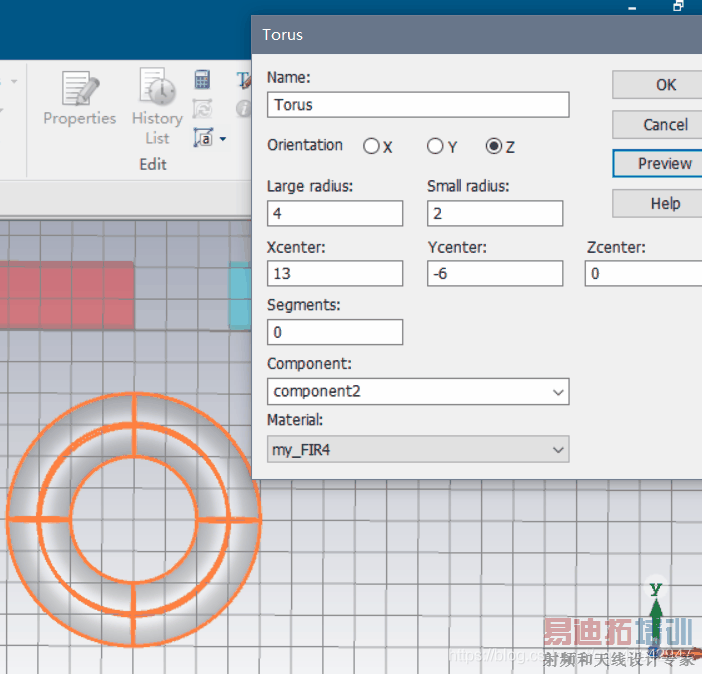

  4. 创建圆环,Large radius为外径,Small radius为内径
    CST微波工作室
  5. 创建圆柱体,Out radius为外径,Inner radius为内径,内径为0则为实心圆柱体
    CST微波工作室
  6. 本次操作创建的基本模型
    CST微波工作室
  7. 除了基本的模型,不常用的模型也可创建
    CST微波工作室
