深度解析Tegra K1架构：NVIDIA再次吹响前进号角
录入：edatop.com 点击：

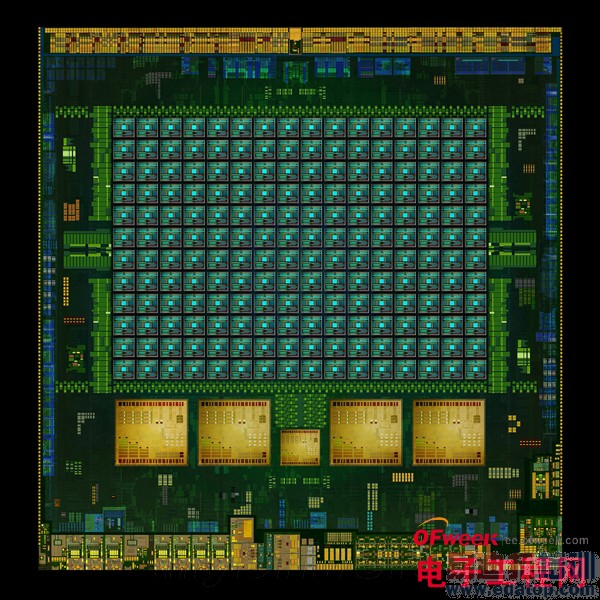

缓存没有动，还是2MB二级缓存、32+32KB一级缓存，而内存是64-bit LPDDR3/DDR3L，最大容量翻番至8GB，因为支持了40位物理寻址。
A15版本的Tegra K1已经在2013年底投产，将在本季度内提供给厂商，上半年应该就能看到实际产品出炉，不过有了Tegra 4的前车之鉴，厂商们肯定会更谨慎。
【CPU选择之二：64位丹佛】
整整三年前的CES上，NVIDIA宣布正在自主开发ARM指令集微架构，代号"丹佛工程"，不过当时定位的是PC、服务器，并没有提及移动端，可能那个时候大家还没有想到智能手机、平板机会发展得这么猛。

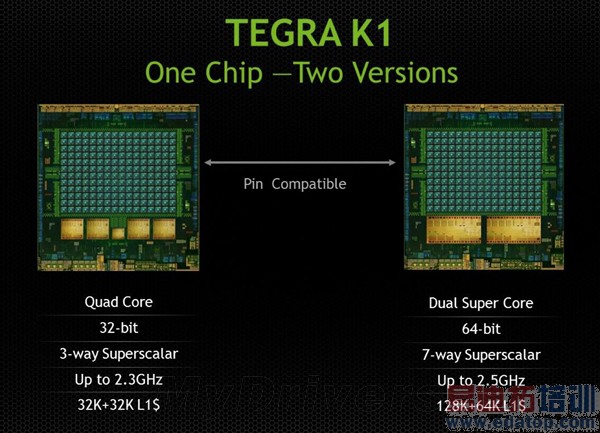

Tegra K1将在今年下半年迎来新版本，集成两个丹佛核心，工艺可能仍是28nm HPM，而且两个版本针脚兼容，因此内存接口也不会变。
丹佛版Tegra K1将不再有节能核心，只有两个更大的主核心。现在大家都在追逐更多核心，NVIDIA一下子返回双核，会不会让诸多小白感到"愤慨"？
NVIDIA宣称丹佛架构是七发射的，看起来很宽，但这只是处理器的内部指令格式，现在还不清楚哪些指令能够并发，这是很关键的。
