深度解析Tegra K1架构：NVIDIA再次吹响前进号角
录入：edatop.com 点击：

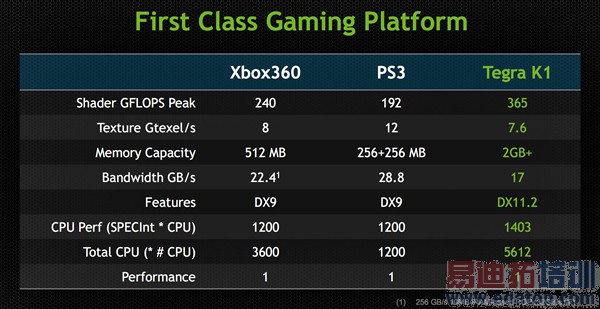

192个流处理器×2GFlops浮点性能每核心×950MHz核心频率，Tegra K1的原始性能达到了365GFlops，远远超过Xbox 360、PS3，同时在纹理过滤、内存带宽上也都明显胜出。单从指标上看，Tegra K1已经超越了上代游戏机。

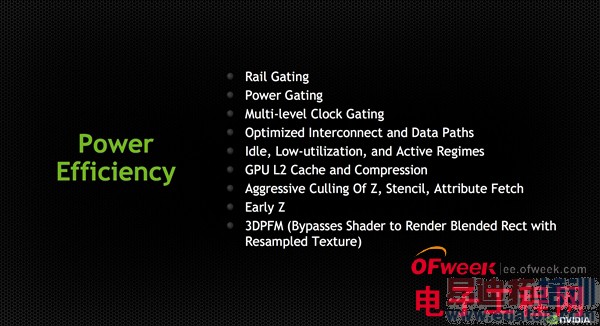

或许是吃了Tegra 4高功耗的亏，NVIDIA这次非常注重能效，包括电路/电源/多层时钟栅极、互连和数据路径优化、空闲/轻负载/高负载管理、二级缓存与压缩、后端处理等等。
桌面上的开普勒拥有众多计算单元和模块，彼此高效互连非常重要，而移动版规模大大缩减，这方面的压力也就轻了很多。

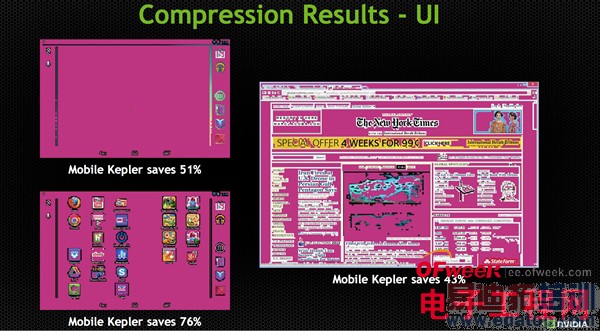

NVIDIA还提出，开普勒的色彩压缩技术可以有效降低内存带宽占用，而且不仅仅是3D游戏里，UI界面渲染同样如此，可节省43-76％。

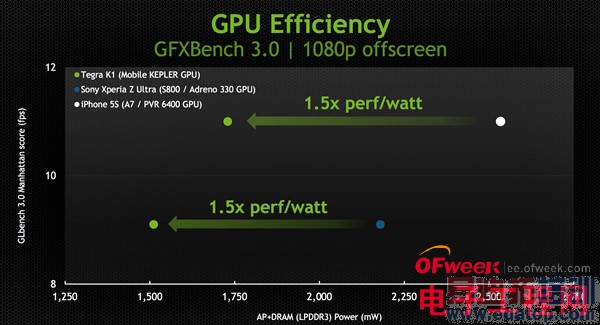

NVIDIA宣扬的另外一个数据是，在GFXBench 3.0 Manhattan OpenGL ES 3.0测试中，Tegra K1的能效是骁龙800、苹果A7的1.5倍。
【图像信号处理(ISP)、视频】
ISP掌管着处理静态图片、动态视频的图像流水线，负责任务包括RGB转换、3A(自动对焦/自动曝光/自动白平衡)、降噪、镜头纠正等等。
Tegra K1也使用了两个ISP，占用面积更大，可以很好地支持双摄像头拍照等应用。
Tegra K1 ISP是第三代产品了，每个都能以14位输入每秒处理6亿像素，两个合并就是12亿像素了，相比之下Tegra 4 4亿像素、10位输入就太弱了。

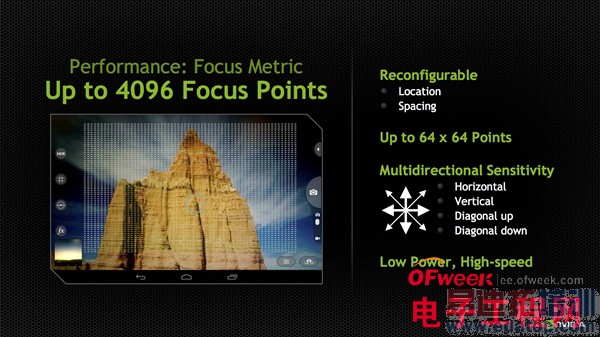

它还最高支持1亿像素摄像头，最多4096个对焦点(64×64阵列)，降噪、局部调和映射也都更好了。
