深度解析Tegra K1架构：NVIDIA再次吹响前进号角
录入：edatop.com 点击：
Tegra 2是首款双核心安卓处理器，Tegra 3第一个做到了四核，Tegra 4则第一次带来了四核A15。经过四代产品的铺垫，NVIDIA在移动领域积累了大量经验和教训，再次吹响了前进的号角——Tegra K1。
这一次，NVIDIA首次在同一个名字下提供了两种不同的版本，其一是传统的4+1核心A15，其二是自主设计的双核ARMv8 64位架构(丹佛工程)，并且都集成了开普勒架构的GPU图形核心，抛弃之前陈旧的NV4x而首次追上了桌面显卡的步伐。
这一次，NVIDIA更加野心勃勃。
【CPU选择之一：四核A15】

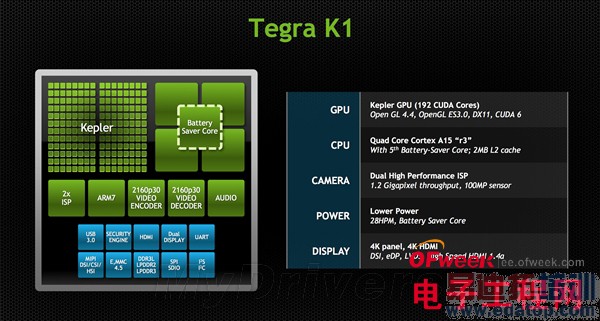

Tegra K1的这个版本和Tegra 4很相像，也是四个高性能A15核心、一个省电专用A15核心，但仍然有多出明显改进：
1、晶体管布局。这个是对半导体厂商设计能力的最大考验，也是决定芯片表现的关键。NVIDIA自称汲取了Tegra 4上的经验。
2、28nm HPM制造工艺。Tegra 4使用的是台积电28nm HPL，最高只能跑到1.9GHz，而且经常需要为了控制功耗而不得不降频，而更高级的新工艺技术大大降低了动态功耗。
3、A15 R3核心。Tegra 4的核心是A15 r2p1版本，现在升级到了r3p3版本，而伴随每次修订，都会有大量Bug修复和时不时的性能提升。r3系列版本中，ARM增加了更精细的时钟栅极，直接提高了能效。
综上，Tegra K1的最高频率来到了2.3GHz，而且可以在四个核心全部开启的情况下跑出这个频率，仅此带来的性能提升就可以超过20％。
第五个节能核心的频率最高1GHz，不过大部分时候会徘徊在500MHz左右。

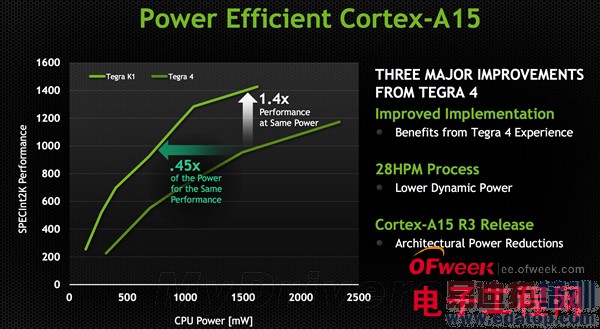

NVIDIA宣称，在同样的功耗下，Tegra K1的性能可以提升40％，而在同样的频率下，Tegra K1的功耗能够节省55％。
