深度解析Tegra K1架构:NVIDIA再次吹响前进号角

录入:edatop.com     点击:

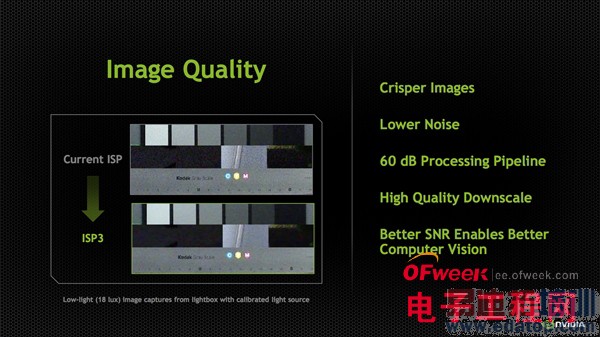

  Tegra K1兼容此前的Chimera 1.0,包括物体追踪、始终开启HDR、慢动作捕捉、全分辨率爆发等,并且带来了新的Chimera 2.0,支持更好的临时像素组合(temporal pixel binning/综合CMOS的八个曝光点来进一步降噪)、更快的全景拍照、视频稳定、更好的实时特效预览。

  它的内核仍然可以运行在CPU、GPU上,但这次应该会支持CUDA了。

深度解析Tegra K1架构

  视频方面,继续支持2160p30 4K编码、解码,具体来说就是H.264 High Profile Level 5.1解码、H.264 High Profile 4.2编码,整体来收和Tegra 4上差不多,只是进一步优化了效率和功耗。

  H.265解码也是支持的,但没有完整的硬件加速,而是交给NVENC、CPU共同处理。

  NVIDIA展示了使用Tegra K1外接显示器播放4K 30FPS H.264视频,完全没有掉帧,不过事实上Tegra 4也能做到这一点,都可以通过LVDS、HDMI 1.4b、eDP 1.4来驱动4K显示器。

  输入输出方面有两个USB 3.0、三个USB 2.0、eMMC 4.5.1、PCI-E x4。

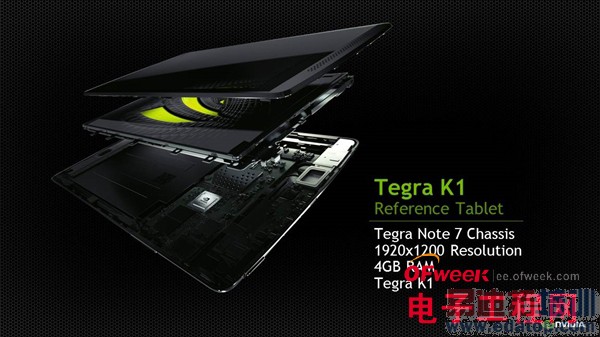

  哦对了,NVIDIA目前演示用的主要是一台更换了Tegra K1处理器的Tegra Note 7,另有4GB内存、1920×1200分辨率,比现在的高级很多。看起来自家平板还会继续坚持做下去。

深度解析Tegra K1架构
